Programmable Controllers MELSEC ผลิตภัณฑ์ CC-Link IE

คอนโทรลเลอร์แบบโปรแกรมได้

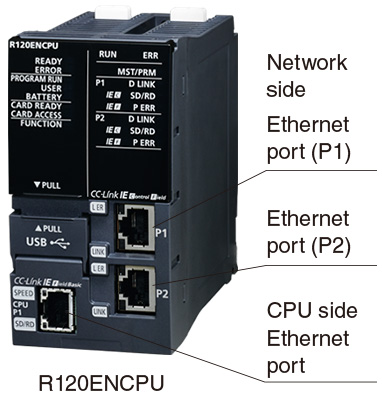

CPU module ที่มี CC-Link IE ในตัว

  • CPU module พร้อม CC-Link IE ในตัว
  • พอร์ต Ethernet คู่ฝั่งเครือข่ายทำให้โมดูลทำงานเป็น Ethernet หรือสถานีหลัก/สถานีโลคัลของ CC-Link IE Field Network หรือเป็นสถานีควบคุม/สถานีปกติของ CC-Link IE Controller Network ได้
  • พอร์ต Ethernet ฝั่ง CPU ใช้เป็นพอร์ตสื่อสาร Ethernet
  • พอร์ต Ethernet คู่ฝั่งเครือข่ายใช้เป็น gateway ได้

■ เครือข่าย combination *1

  • *1.ไม่สามารถใช้เครือข่าย CC-Link IE Field และ CC-Link IE Controller ร่วมกันได้

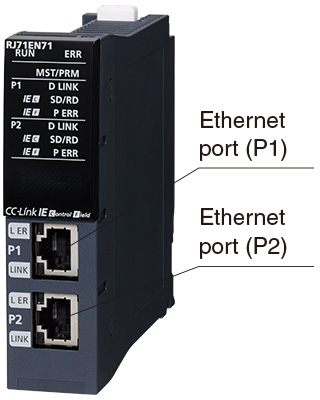

โมดูล Ethernet interface ที่รองรับหลายเครือข่าย

  • พอร์ต Ethernet คู่ทำให้โมดูลทำงานเป็น Ethernet หรือสถานีหลัก/สถานีโลคัลของ CC-Link IE Field Network หรือเป็นสถานีควบคุม/สถานีปกติของ CC-Link IE Controller Network ได้

■ เครือข่าย combination *3

  • *2.ไม่รองรับฟังก์ชันการสื่อสารด้านความปลอดภัย
  • *3.ไม่สามารถใช้เครือข่าย CC-Link IE Field และ CC-Link IE Controller ร่วมกันได้

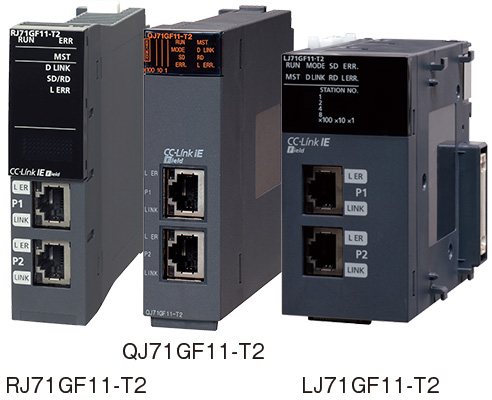

โมดูลสถานีหลัก/สถานีโลคัลสำหรับ CC-Link IE Field Network

  • โมดูลเหล่านี้ใช้เป็นสถานีหลักหรือสถานีโลคัลของ CC-Link IE Field Network ได้
  • ฟังก์ชันรับประกันข้อมูลแบบบล็อกตามสถานีช่วยรักษาความถูกต้องของข้อมูลระหว่างสถานี (ลดความล่าช้าของเอาต์พุตได้ด้วยการซิงโครไนซ์กับการประมวลผล END)
  • เมื่อใช้ร่วมกับ Safety CPU ของ MELSEC iQ-R Series สามารถใช้ RJ71GF11-T2 เป็นสถานีหลัก/สถานีโลคัลด้านความปลอดภัยได้

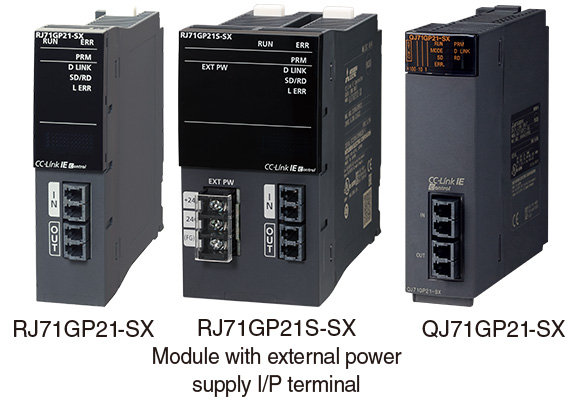

โมดูล CC-Link IE Controller Network

  • โมดูลเหล่านี้ใช้เป็นสถานีควบคุมหรือสถานีปกติของ CC-Link IE Controller Network ได้
  • เชื่อมต่อแหล่งจ่ายไฟภายนอกได้ (QJ71GP21S-SX) จึงยังสื่อสารได้แม้ไฟเลี้ยงคอนโทรลเลอร์สูญหาย
  • ฟังก์ชันรับประกันข้อมูลแบบบล็อกตามสถานีช่วยรักษาความถูกต้องของข้อมูลระหว่างสถานี

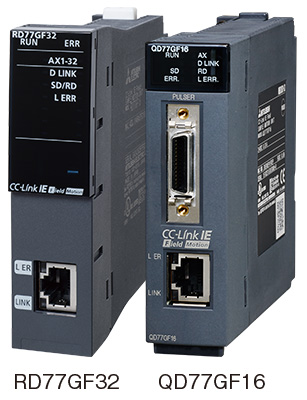

Simple Motion module สำหรับ CC-Link IE Field Network

  • ควบคุม I/O ความเร็วสูงและการเคลื่อนที่ในเครือข่ายเดียว พร้อมจัดวางระบบให้เหมาะสมด้วยการเดินสายที่ยืดหยุ่นสูง
  • ควบคุมการเคลื่อนที่ขั้นสูง เช่น การควบคุมแบบ synchronous, cam และ positioning รวมถึง trajectory control
  • ใช้เป็น สถานีหลัก ของ CC-Link IE Field Network ได้ *4
  • *4.RD77GF ไม่รองรับฟังก์ชัน sub-master
    QD77GF ไม่รองรับฟังก์ชันสถานีโลคัล, sub-master และการสื่อสารด้านความปลอดภัย

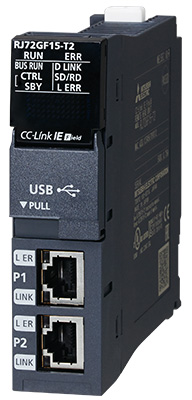

remote head module สำหรับ CC-Link IE Field Network *5

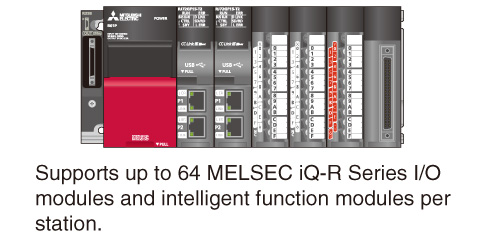

  • สร้างสถานีระยะไกลได้ด้วยการใช้ I/O ของ MELSEC iQ-R Series ร่วมกับ intelligent function module และโมดูลนี้
  • ด้วยความยืดหยุ่นในการออกแบบระบบ จึงสร้างสถานีระยะไกลให้เหมาะกับขนาดการใช้งานได้
  • เข้าถึงสถานีอื่นบนเครือข่ายผ่านพอร์ต USB ได้ พร้อมตั้งค่าพารามิเตอร์และตรวจสอบสถานะ จึงประหยัดเวลาในการกำหนดค่าระบบ
  • *5.รายละเอียดของโมดูลที่ใช้ได้ โปรดดูคู่มือผลิตภัณฑ์ที่เกี่ยวข้อง

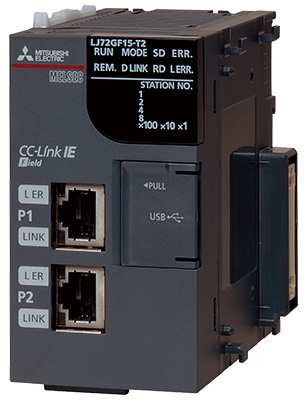

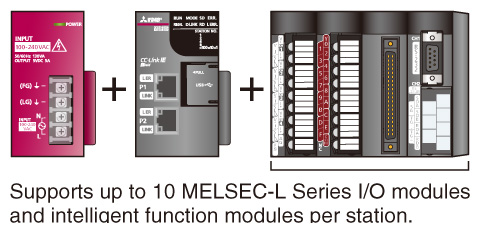

CC-Link IE Field Network head module *6

  • สร้างสถานีระยะไกลได้ด้วยการใช้ I/O ของ MELSEC-L Series ร่วมกับ intelligent function module และโมดูลนี้
  • ด้วยความยืดหยุ่นในการออกแบบระบบ จึงสร้างสถานีระยะไกลให้เหมาะกับขนาดการใช้งานได้
  • เข้าถึงสถานีอื่นบนเครือข่ายผ่านพอร์ต USB ได้ พร้อมตั้งค่าพารามิเตอร์และตรวจสอบสถานะ จึงประหยัดเวลาในการกำหนดค่าระบบ
  • *6.รายละเอียดของโมดูลที่ใช้ได้ โปรดดูคู่มือผลิตภัณฑ์ที่เกี่ยวข้อง

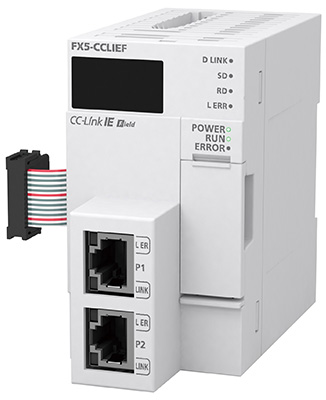

โมดูลสถานีอุปกรณ์อัจฉริยะสำหรับ CC-Link IE Field Network

  • เชื่อมต่อ MELSEC iQ-F Series เข้ากับ CC-Link IE Field Network ในฐานะสถานีอุปกรณ์อัจฉริยะได้
  • เชื่อมต่อกับ CC-Link IE Field Network ความเร็วสูงและความจุสูงที่รองรับการควบคุมแบบกระจายได้ ช่วยย่นรอบการทำงานและเพิ่มประสิทธิภาพการตรวจสอบย้อนกลับ
  • รองรับการสื่อสารไร้รอยต่อ ทำให้ตั้งค่าและบำรุงรักษาได้จากทุกจุดที่เชื่อมต่อเครือข่าย รวมถึงคอมพิวเตอร์และอุปกรณ์ในหน้างานการผลิต
