Programmable Controllers MELSEC
ผลิตภัณฑ์ CC-Link IE
ข้อมูลจำเพาะด้านประสิทธิภาพ CC-Link IE Field Network
| รายการ | MELSEC iQ-R Series R04ENCPU R08ENCPU R16ENCPU R32ENCPU R120ENCPU RJ71EN71 |
MELSEC iQ-R Series โมดูลสถานีหลัก/สถานีโลคัล RJ71GF11-T2 |
MELSEC-Q Series โมดูลสถานีหลัก/สถานีโลคัล QJ71GF11-T2 |
MELSEC-L Series โมดูลสถานีหลัก/สถานีโลคัล LJ71GF11-T2 |
เครือข่าย interface board Q80BD-J71GF11-T2, Q81BD-J71GF11-T2 |
|
|---|---|---|---|---|---|---|
| ความเร็วการสื่อสาร | 1 Gbps | |||||
| จำนวนสถานีสูงสุดต่อเครือข่าย | 121 stations (1 สถานีหลัก. 120 device stations) | |||||
| สายเชื่อมต่อ | สายเคเบิล Ethernet (Category 5e ขึ้นไป, double shielded/STP), สาย straight | |||||

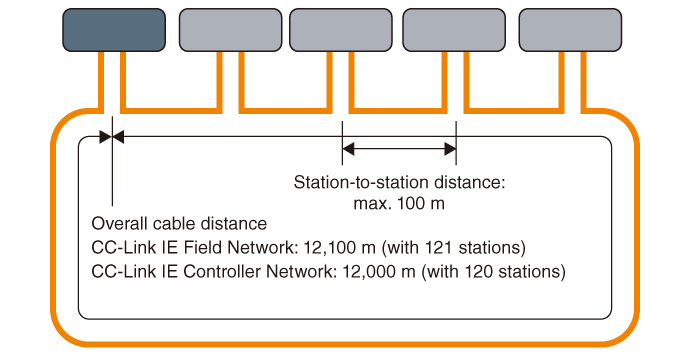

| ระยะสายเคเบิลรวม | แบบ line: 12,000 m (เมื่อเชื่อมต่อสถานีหลัก 1 สถานีและสถานีอุปกรณ์ 120 สถานี) |
|||||
| ระยะห่างสูงสุดระหว่างสถานี | 100 m | |||||
| ค่าจำนวนเครือข่ายสูงสุด | 239 | |||||
| โทโพโลยีเครือข่าย | แบบ line, แบบ star*2, แบบ ring | |||||
| วิธีการสื่อสาร | Token-pass | |||||
| จำนวน link point สูงสุดต่อเครือข่าย*3 | ||||||
| RX | 16384 จุด, 2KB | |||||
| RY | 16384 จุด, 2KB | |||||
| RWr | 8192 จุด, 16KB | |||||
| RWw | 8192 จุด, 16KB | |||||
| จำนวน link point สูงสุดต่อสถานี*3 | ||||||
| สถานีมาสเตอร์ | RX | 16384 จุด, 2KB | ||||
| RY | 16384 จุด, 2KB | |||||
| RWr | 8192 จุด, 16KB | |||||
| RWw | 8192 จุด, 16KB | |||||
| สถานีโลคัล*4 | RX | 2048 จุด, 256B | ||||
| RY | 2048 จุด, 256B | |||||
| RWr | 1024 จุด, 2048B | 256 จุด, 512B | ||||
| RWw | 1024 จุด, 2048B | 256 จุด, 512B | ||||
| Intelligent สถานีอุปกรณ์ | RX | 2048 จุด, 256B | ||||
| RY | 2048 จุด, 256B | |||||
| RWr | 1024 จุด, 2048B | 256 จุด, 512B | ||||
| RWw | 1024 จุด, 2048B | 256 จุด, 512B | ||||
| Remote สถานีอุปกรณ์ | RX | 128 จุด, 16B | ||||
| RY | 128 จุด, 16B | |||||
| RWr | 64 จุด, 128B | |||||
| RWw | 64 จุด, 128B | |||||
| การสื่อสารด้านความปลอดภัย | ||||||
| จำนวน safety connection สูงสุดต่อเครือข่าย | - | 1814 การเชื่อมต่อ | - | |||
| ค่าจำนวน safety connection สูงสุดต่อสถานี | - | 120 การเชื่อมต่อ | - | |||
| ค่าจำนวน link point สูงสุดต่อ safety connection | - | 8 words (input: 8 words output: 8 words) |
- | |||
| ความจุการส่งแบบ transient | ||||||
| ความจุการส่งแบบ transient | 1920B maximum | |||||
| รายการ | MELSEC iQ-R Series simple motion module RD77GF4 RD77GF8 RD77GF16 RD77GF32 |
simple motion board MR-EM340GF |
MELSEC-Q Series simple motion module QD77GF4 QD77GF8 QD77GF16 |
|
|---|---|---|---|---|
| ความเร็วการสื่อสาร | 1 Gbps | |||
| จำนวนสถานีสูงสุดต่อเครือข่าย | 121 stations (1 สถานีหลัก. 120 device stations) | |||
| สายเชื่อมต่อ | สายเคเบิล Ethernet (Category 5e ขึ้นไป, double shielded/STP), สาย straight | |||
| ระยะสายเคเบิลรวม | แบบ line: 12,000 m (เมื่อเชื่อมต่อสถานีหลัก 1 สถานีและสถานีอุปกรณ์ 120 สถานี) |
|||
| ระยะห่างสูงสุดระหว่างสถานี | 100 m | |||
| ค่าจำนวนเครือข่ายสูงสุด | 239 | |||
| โทโพโลยีเครือข่าย | แบบ line, แบบ star*2 | |||
| วิธีการสื่อสาร | Token-pass | |||
| จำนวน link point สูงสุดต่อเครือข่าย*3 | ||||
| RX | 16384 จุด, 2KB | 8192 จุด, 1KB | ||
| RY | 16384 จุด, 2KB | 8192 จุด, 1KB | ||
| RWr | 8192 จุด, 16KB | 1024 จุด, 2KB | ||
| RWw | 8192 จุด, 16KB | 1024 จุด, 2KB | ||
| จำนวน link point สูงสุดต่อสถานี*3 | ||||
| สถานีมาสเตอร์ | RX | 16384 จุด, 2KB | 8192 จุด, 1KB | |
| RY | 16384 จุด, 2KB | 8192 จุด, 1KB | ||
| RWr | 8192 จุด, 16KB | 1024 จุด, 2KB | ||
| RWw | 8192 จุด, 16KB | 1024 จุด, 2KB | ||
| สถานีโลคัล*4 | RX | 2048 จุด, 256B | - | |
| RY | 2048 จุด, 256B | - | ||
| RWr | 1024 จุด, 2KB 256 จุด, 512B*5 |
256 จุด, 512B | - | |
| RWw | 1024 จุด, 2KB 256 จุด, 512B*5 |
256 จุด, 512B | - | |
| Intelligent สถานีอุปกรณ์ | RX | 2048 จุด, 256B | ||
| RY | 2048 จุด, 256B | |||
| RWr | 256 จุด, 512B | 1024 จุด, 2048B | ||
| RWw | 256 จุด, 512B | 1024 จุด, 2048B | ||
| Remote สถานีอุปกรณ์ | RX | 128 จุด, 16B | ||
| RY | 128 จุด, 16B | |||
| RWr | 64 จุด, 128B | |||
| RWw | 64 จุด, 128B | |||
| การสื่อสารด้านความปลอดภัย | ||||
| จำนวน safety connection สูงสุดต่อเครือข่าย | 1814 การเชื่อมต่อ |
- | ||
| ค่าจำนวน safety connection สูงสุดต่อสถานี | 120 การเชื่อมต่อ |
- | ||
| ค่าจำนวน link point สูงสุดต่อ safety connection | 8 words (input: 8 words output: 8 words) |
- | ||
| ความจุการส่งแบบ transient | ||||
| ความจุการส่งแบบ transient | 1920B maximum | |||

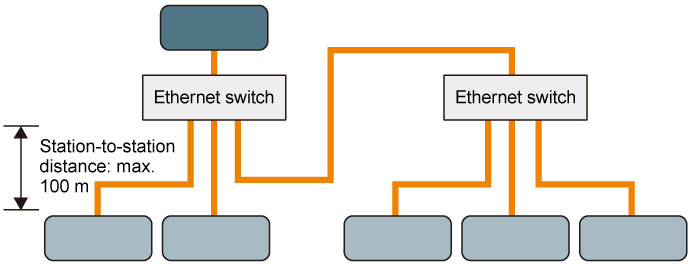

- *1.การเชื่อมต่อในโทโพโลยีแบบ star ต้องใช้ Ethernet switch และเชื่อมต่อ Ethernet switch ได้สูงสุด 20 ตัว
- *2.สามารถผสมแบบ line และแบบ star ได้
- *3.Remote input RX: ข้อมูลบิตอินพุตจากสถานีอุปกรณ์ไปยังสถานีหลัก
Remote output RY: ข้อมูลบิตเอาต์พุตจากสถานีหลักไปยังสถานีอุปกรณ์
Remote register RWr: ข้อมูลอินพุตขนาด 16 บิต (word) จากสถานีอุปกรณ์ไปยังสถานีหลัก
Remote register RWw: ข้อมูลเอาต์พุตขนาด 16 บิต (word) จากสถานีหลักไปยังสถานีอุปกรณ์
อาจแตกต่างบางส่วนสำหรับสถานีโลคัล - *4.จำนวนจุด link ที่สถานีหลักจัดสรร สถานีโลคัลยังใช้จุด link อื่นเพื่อรับข้อมูลจากสถานีอื่นได้
- *5.เมื่อโหมดการสื่อสารเป็น “high speed”
รายละเอียดเพิ่มเติมโปรดดู relevant product manuals.
ข้อมูลจำเพาะด้านประสิทธิภาพ CC-Link IE Controller Network
| รายการ | MELSEC iQ-R Series R04ENCPU R08ENCPU R16ENCPU R32ENCPU R120ENCPU RJ71EN71 |
MELSEC iQ-R Series RJ71GP21-SX RJ71GP21S-SX |
MELSEC-Q Series QJ71GP21-SX QJ71GP21S-SX |
เครือข่าย interface board NZ81GP21-SX NZ81GP21S-SX |
เครือข่าย interface board Q80BD-J71GP21-SX Q80BD-J71GP21S-SX Q81BD-J71GP21-SX Q81BD-J71GP21S-SX |
|---|---|---|---|---|---|
| ความเร็วการสื่อสาร | 1 Gbps | ||||
| ค่าสูงสุด stations per network |
120 (สถานีควบคุม 1 สถานี, สถานีปกติ 119 สถานี)*6 | ||||
| สายเชื่อมต่อ | สายเคเบิล Ethernet (Category 5e ขึ้นไป, double shielded/STP), สาย straight |
Multi-mode optical cable | |||
| Laser class | - | Class 1 laser product (JIS C 6802:2014, IEC 60825-1:2014) | |||

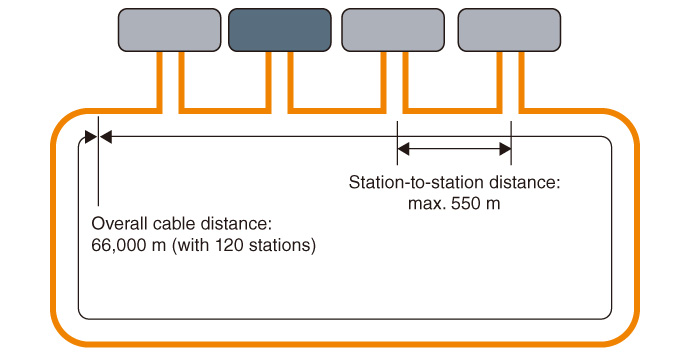

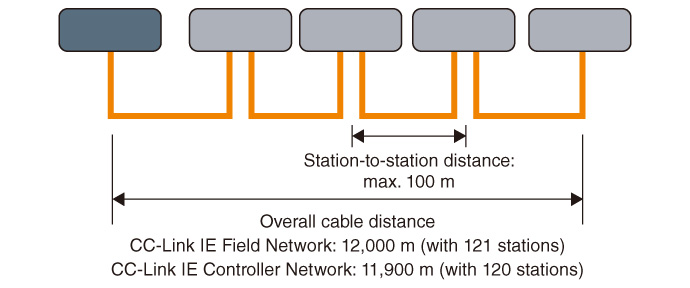

| ระยะสายเคเบิลรวม | แบบ line: 11,900 m*7 |
66,000 m*7 | |||
| ระยะห่างสูงสุดระหว่างสถานี | 100 m | 550 m | |||
| ค่าจำนวนเครือข่ายสูงสุด | 239 | ||||
| จำนวนกลุ่มสูงสุด | 32 | ||||
| โทโพโลยีเครือข่าย | แบบ line, แบบ star*8, แบบ ring |
Duplex loop ring | |||
| วิธีการสื่อสาร | Token-pass | Token-ring | |||
| จำนวน link point สูงสุดต่อเครือข่าย*9 | |||||
| LB | 32768 จุด, 4KB | 32768 จุด, 4KB สำหรับ extended จุด: 65536 จุด, 8KB |
32768 จุด, 4KB*10 | 32768 จุด, 4KB สำหรับ extended จุด: 65536 จุด, 8KB |
32768 จุด, 4KB |
| LW | 131072 จุด, 256KB | 131072 จุด, 256KB สำหรับ extended จุด: 262144 จุด, 512KB |
131072 จุด, 256KB*11 | 131072 จุด, 256KB สำหรับ extended จุด: 262144 จุด, 512KB |
131072 จุด, 256KB |
| LX | 8192 จุด, 1KB | ||||
| LY | 8192 จุด, 1KB | ||||
| จำนวน link point สูงสุดต่อสถานี*9 (Regular mode) | |||||
| LB | 16384 จุด, 2KB | ||||
| LW | 16384 จุด, 32KB | ||||
| LX | 8192 จุด, 1KB | ||||
| LY | 8192 จุด, 1KB | ||||
| จำนวน link point สูงสุดต่อสถานี*9 (Extended mode*12) | |||||
| LB | 32768 จุด, 4KB | ||||
| LW | 131072 จุด, 256KB | ||||
| LX | 8192 จุด, 1KB | ||||
| LY | 8192 จุด, 1KB | ||||
| ความจุการส่งแบบ transient | |||||
| ความจุการส่งแบบ transient | 1920B maximum | ||||
- *6.ภายใต้ CC-Link IE Controller Network จำนวนสถานีปกติที่เชื่อมต่อได้ต่อเครือข่ายจะแตกต่างกันตาม CPU module ที่ใช้ในสถานีควบคุม
รายละเอียดโปรดดูคู่มือของโมดูลที่ใช้ในสถานีควบคุม - *7.เมื่อเชื่อมต่อ 120 สถานี
- *8.สามารถผสมแบบ line และแบบ star ได้
- *9.Link relay LB: ข้อมูลบิตที่ส่งจากสถานีในเครือข่าย
Link register LW: ข้อมูลหน่วย 16 บิต (word) ที่ส่งจากสถานีในเครือข่าย

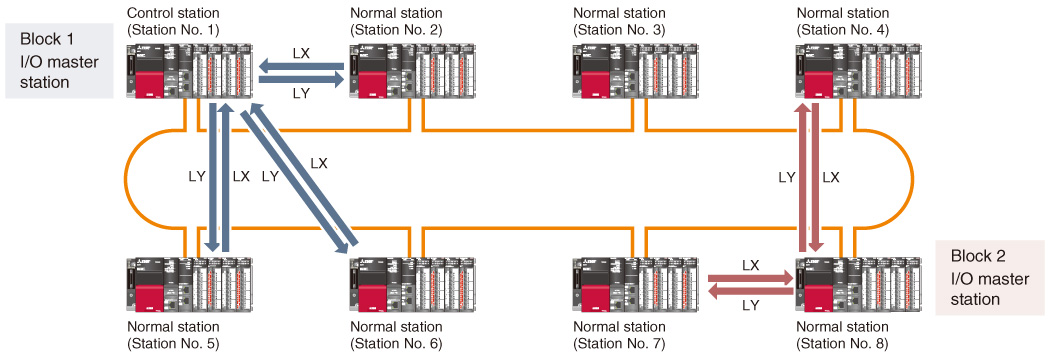

Link input LX: ข้อมูลอินพุตจากสถานีไปยัง I/O master ในบล็อกเดียวกัน
Link output LY: ข้อมูลเอาต์พุตจาก I/O master ไปยังสถานีอื่นในบล็อกเดียวกัน - *10.16384 จุดและ 2K bytes สำหรับ basic model QCPU และ MELSEC-QS ซีรีส์ Safety CPU
- *11.16384 จุดและ 32K bytes สำหรับ basic model QCPU และ MELSEC-QS ซีรีส์ Safety CPU
- *12.การใช้ extended mode ทุกสถานีต้องรองรับ extended mode
รายละเอียดเพิ่มเติมโปรดดู relevant product manuals.
ข้อมูลจำเพาะด้านประสิทธิภาพ CC-Link IE Field Network Basic
| รายการ | โมดูล CPU ของคอนโทรลเลอร์แบบโปรแกรมได้ | โมดูลเครือข่าย | |||||
|---|---|---|---|---|---|---|---|
| R□CPU R□ENCPU |
Q□UDVCPU | L□CPU | FX5U FX5UC |
FX5UJ | FX5-ENET | ||
| ความเร็วการสื่อสาร | 100 Mbps | ||||||
| จำนวนสถานีสูงสุดต่อเครือข่าย*13 | 64 stations (16 stations × 4 groups) | 16 stations | 16 stations*14 | 8 stations | 32 stations (16 stations × 2 groups) |
||
| สายเชื่อมต่อ | Ethernet standard รองรับ cable, Category 5e ขึ้นไป (STP cable) | ||||||
| ระยะห่างสูงสุดระหว่างสถานี | 100 m (ระหว่าง hub และ node)*15 | ||||||
| โทโพโลยีเครือข่าย | แบบ star, แบบ line*16 | ||||||
| วิธีการสื่อสาร | UDP | ||||||
| จำนวน link point สูงสุดต่อเครือข่าย*17 | |||||||
| RX | 4096 จุด | 1024 จุด | 1024 จุด*14 | 512 จุด | 2048 จุด | ||
| RY | 4096 จุด | 1024 จุด | 1024 จุด*14 | 512 จุด | 2048 จุด | ||
| RWr | 2048 จุด | 512 จุด | 512 จุด*14 | 256 จุด | 1024 จุด | ||
| RWw | 2048 จุด | 512 จุด | 512 จุด*14 | 256 จุด | 1024 จุด | ||
| จำนวน link point สูงสุดต่อสถานี*17 | |||||||
| สถานีมาสเตอร์ | RX | 4096 จุด | 1024 จุด | 1024 จุด*14 | 512 จุด | 2048 จุด | |
| RY | 4096 จุด | 1024 จุด | 1024 จุด*14 | 512 จุด | 2048 จุด | ||
| RWr | 2048 จุด | 512 จุด | 512 จุด*14 | 256 จุด | 1024 จุด | ||
| RWw | 2048 จุด | 512 จุด | 512 จุด*14 | 256 จุด | 1024 จุด | ||
| สถานีระยะไกล*18 | RX | 64 จุด; จัดสรรได้สูงสุด 256 จุดตามจำนวนสถานี | |||||
| RY | 64 จุด; จัดสรรได้สูงสุด 256 จุดตามจำนวนสถานี | ||||||
| RWr | 32 จุด; จัดสรรได้สูงสุด 128 จุดตามจำนวนสถานี | ||||||
| RWw | 32 จุด; จัดสรรได้สูงสุด 128 จุดตามจำนวนสถานี | ||||||
- *13.จำนวนสถานีระยะไกลสูงสุดที่สถานีหลักควบคุมได้ ขึ้นอยู่กับจำนวนสถานีระยะไกลที่จัดสรร จำนวนสถานีที่จัดสรรทั้งหมดต้องไม่เกินจำนวนสถานีระยะไกลสูงสุด
- *14.รองรับใน CPU module firmware version “1.110” ขึ้นไป
- *15.ระยะสูงสุดระหว่างสถานีขึ้นกับ hub ที่ใช้จริง โปรดดูข้อมูลจำเพาะของผู้ผลิต hub
- *16.สามารถผสมโทโพโลยีแบบ star และ line ได้
- *17.Remote input RX: ข้อมูลบิตอินพุตจากสถานีระยะไกลไปยังสถานีหลัก
Remote output RY: ข้อมูลบิตเอาต์พุตจากสถานีหลักไปยังสถานีระยะไกล
Remote register RWr: ข้อมูลหน่วย 16 บิต (word) ที่ส่งออกจากสถานีหลักไปยังสถานีระยะไกล
Remote register RWw: ข้อมูลหน่วย 16 บิต (word) ที่ส่งออกจากสถานีหลักไปยังสถานีระยะไกล - *18.จำนวนจุด link ที่สถานีหลักจัดสรร
สำหรับข้อมูลโดยละเอียดเกี่ยวกับข้อมูลจำเพาะด้านประสิทธิภาพ โปรดดู “CC-Link IE Field Network Basic Reference Manual (SH(NA)-081684ENG)”
เปรียบเทียบข้อมูลจำเพาะเครือข่าย
Control level
| รายการ | CC-Link IE Controller Network | MELSECNET/H | |||
|---|---|---|---|---|---|
| Optical duplex loop | Twisted pair | Optical loop method | Coaxial bus method | Twisted bus method | |
| ความเร็วการสื่อสาร (bps) | 1 G | 25 M | 10 M | 10 M (max.) | |
| จำนวนสถานีสูงสุดต่อเครือข่าย | 120*19 | 64 | 32 | 32 | |
| ค่าสูงสุด link จุด | |||||
| ต่อเครือข่าย | 128K*20 | 16K*20 | |||
| Per station | 128K*20 | 16K*20 | |||
| Distance | |||||
| Overall (km) | 66 | 12*21 | 30 | 2.5*22 | 0.1 (10 Mbps) |
| ระหว่างสถานี (m) | 550 | 100 | 1000 | 500 | 100 (10 Mbps) |
| การสื่อสาร | |||||
| โทโพโลยีเครือข่าย | Duplex loop ring | แบบ star, line type, แบบ ring |
Duplex loop ring | Bus type | Bus type |
| สายเชื่อมต่อ | สายเคเบิล Ethernet (Multi-mode optical fiber) |
สายเคเบิล Ethernet (Category 5e ขึ้นไป, double shielded/STP) |
Optical cable | Coaxial cable | Twisted pair cable |
Field level
| รายการ | CC-Link IE Field Network | CC-Link IE Field Network Basic | CC-Link |
|---|---|---|---|
| ความเร็วการสื่อสาร (bps) | 1 G | 100 M | 10 M (max.) |
| จำนวนสถานีสูงสุดต่อเครือข่าย | 121 | 65*23 | 65*23 |
| ค่าสูงสุด link จุด | |||
| ต่อเครือข่าย | 16K*24 | 4K*24 | 4K*24 |
| Per station | 2K*24 | 256*24 (เมื่อใช้ 4 สถานี) |
256*24 (เมื่อใช้ 4 สถานี) |
| Distance | |||
| Overall (km) | 12.1*21 | ขึ้นกับการกำหนดค่าระบบ | 0.1 (10 Mbps)…1.2 (156 kbps) |
| ระหว่างสถานี (m) | 100 | 100 | - |
| การสื่อสาร | |||
| โทโพโลยีเครือข่าย | แบบ star, line type, แบบ ring | แบบ star, แบบ line*25 | Bus (RS-485) |
| สายเชื่อมต่อ | สายเคเบิล Ethernet (Category 5e ขึ้นไป, double shielded/STP) |
สายเคเบิล Ethernet (Satisfies 100BASE-TX) |
สายเฉพาะ CC-Link ที่รองรับ Ver.1.10 |
- *19.ค่าเมื่อใช้ extended mode
- *20.ค่าของ link register LW (word)
- *21.ค่าเมื่อใช้การเชื่อมต่อแบบ ring
- *22.ค่าเมื่อใช้ repeater
- *23.จำนวนสถานีสูงสุดต่อเครือข่ายแตกต่างกันตามซีรีส์ของ programmable controller
- *24.ค่าของ remote register RWr + RWw (word)
- *25.สามารถผสมโทโพโลยีแบบ star และ line ได้
ข้อมูลจำเพาะของสายเคเบิล
CC-Link IE รองรับ สายคู่บิดเกลียว*26
| รายการ | ข้อมูลจำเพาะ | |
|---|---|---|
| ข้อมูลจำเพาะของสายคู่บิดเกลียว | Category 5e ขึ้นไป, สาย straight (double shielded/STP) | |
| มาตรฐาน | สายที่สอดคล้องกับมาตรฐานต่อไปนี้ · IEEE802.3 (1000BASE-T) · ANSI/TIA/EIA-568-B (Category 5e) |
|
| ข้อมูลจำเพาะของคอนเน็กเตอร์ | มาตรฐาน | คอนเน็กเตอร์ RJ-45 พร้อมชีลด์ |
CC-Link IE รองรับ optical cable*26
| รายการ | ข้อมูลจำเพาะ | |
|---|---|---|
| ข้อมูลจำเพาะของสายใยแก้วนำแสง | 1000BASE-SX (MMF) optical cable | |
| มาตรฐาน | IEC 60793-2-10 Types A1a.1 (50/125 µm multimode) | |
| การสูญเสียการส่ง (สูงสุด) | ≤ 3.5 dB/km (λ = 850 nm) | |
| แถบความถี่การส่ง (ต่ำสุด) | ≥ 500 MHz·km (λ = 850 nm) | |
| ข้อมูลจำเพาะของคอนเน็กเตอร์ | คอนเน็กเตอร์ Duplex LC | |
| มาตรฐาน | IEC 61754-20: ชนิด LC connector | |
| Connection loss | ≤ 0.3 dB | |
| Polished face | PC (Physical Contact) polishing | |
- *26.สำหรับสายที่แนะนำและข้อมูลอื่นๆ โปรดติดต่อ CC-Link Partner Association
CC-Link IE Field Network Basic รองรับ สายคู่บิดเกลียว
| รายการ | ข้อมูลจำเพาะ | |
|---|---|---|
| ข้อมูลจำเพาะของสายคู่บิดเกลียว | Category 5e ขึ้นไป, สาย straight (STP) Category 5 หรือ 5e, สาย cross (STP) |
|
| มาตรฐาน | สายที่สอดคล้องกับมาตรฐานต่อไปนี้ · IEEE802.3 (100BASE-TX) · ANSI/TIA/EIA-568-B (Category 5) |
|
| ข้อมูลจำเพาะของคอนเน็กเตอร์ | มาตรฐาน | RJ45 |
โทโพโลยีเครือข่าย*27
- *27.CC-Link IE Field Network Basic รองรับโทโพโลยีแบบ star และ line
โทโพโลยีแบบ line (Twisted-pair cable)
โทโพโลยีแบบ star (Twisted-pair cable)
โทโพโลยีแบบ ring (Twisted-pair cable)
โทโพโลยีแบบ ring (Dual-loop optical fiber)
Cyclic transmission
ในการส่งแบบ cyclic ข้อมูลจะถูกส่งเป็นรอบโดยใช้ link device ภายใต้เครือข่าย CC-Link IE Field และ Controller จะมีความแตกต่างบางประการตามที่อธิบายในส่วนนี้
CC-Link IE Field Network*28
สถานีหลักกับสถานีอุปกรณ์สามารถสื่อสารแบบ หนึ่งต่อหนึ่ง ได้ สถานะของ link device (RY, RWw) ภายในสถานีหลักจะส่งไปยังอุปกรณ์ภายนอกที่เชื่อมต่อกับสถานีอุปกรณ์ เช่นเดียวกัน สถานะของอุปกรณ์ภายนอกจะส่งไปยัง link device (RX, RWr) ของสถานีหลักผ่านสถานีอุปกรณ์
สำหรับสถานีโลคัล สถานะของ link device (RY, RWw) ของสถานีหลักจะส่งต่อไปยัง link device (RX, RWr) ของสถานีโลคัลทั้งหมดบนเครือข่าย เมื่อมีอินพุตจากอุปกรณ์หรือสถานีโลคัล สถานะ link device (RX, RWr) ของสถานีอุปกรณ์และสถานะ link device (RY, RWw) ของสถานีโลคัลจะถูกเก็บใน link device (RX, RWr) ของสถานีหลัก พร้อมกับ link device (RY, RWw) ของสถานีโลคัลอื่นๆ ดังนั้นสถานีโลคัลทั้งหมดจึงมีข้อมูลของสถานีอุปกรณ์อื่นเหมือนสถานีหลัก
- *28.CC-Link IE Field Network Basic ส่งข้อมูลด้วยวิธีเดียวกัน โปรดทราบว่าการสื่อสารทำได้ระหว่างสถานีหลักกับสถานีอุปกรณ์เท่านั้น และ CC-Link IE Field Basic ไม่มีสถานีโลคัลให้ใช้

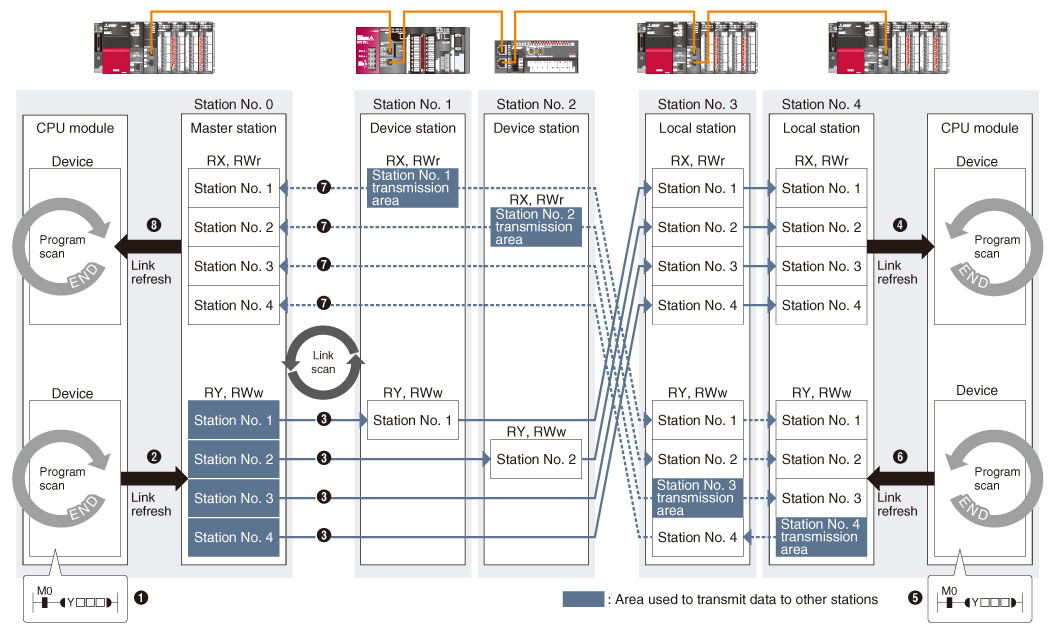

เอาต์พุตจากสถานีหลัก
- ❶ในสถานีหลัก อุปกรณ์ของ CPU module จะเปิด ON
- ❷ในสถานีหลัก สถานะของอุปกรณ์ CPU module จะถูกเก็บใน link device (RY, RWw) ด้วย link refresh
- ❸จากนั้นสถานะของ link device (RY, RWw) ของสถานีหลักจะถูกเก็บใน link device (RY, RWw) ของสถานีอุปกรณ์ และ link device (RX, RWr) ของสถานีโลคัลด้วย link scan
- ❹สถานะของ link device (RX, RWr) ของสถานีโลคัลจะถูกเก็บในอุปกรณ์ของ CPU module
อินพุตจากอุปกรณ์หรือสถานีโลคัล
- ❺ในสถานีโลคัล อุปกรณ์ของ CPU module จะเปิด ON
- ❻ในสถานีโลคัล สถานะของอุปกรณ์ CPU module จะถูกเก็บในพื้นที่ส่งของ link device (RY, RWw) ของสถานีตนเอง
- ❼สถานะของ link device (RX, RWr) ของสถานีอุปกรณ์ และ link device (RY, RWw) ของสถานีโลคัลจะถูกเก็บใน link device (RX, RWr) ของสถานีหลักด้วย link scan
- ❽สถานะของ link device (RX, RWr) ของสถานีหลักจะถูกเก็บในอุปกรณ์ของ CPU module ด้วย link refresh
CC-Link IE Controller Network
การสื่อสารโดยใช้ link relay (LB) และ link register (LW)

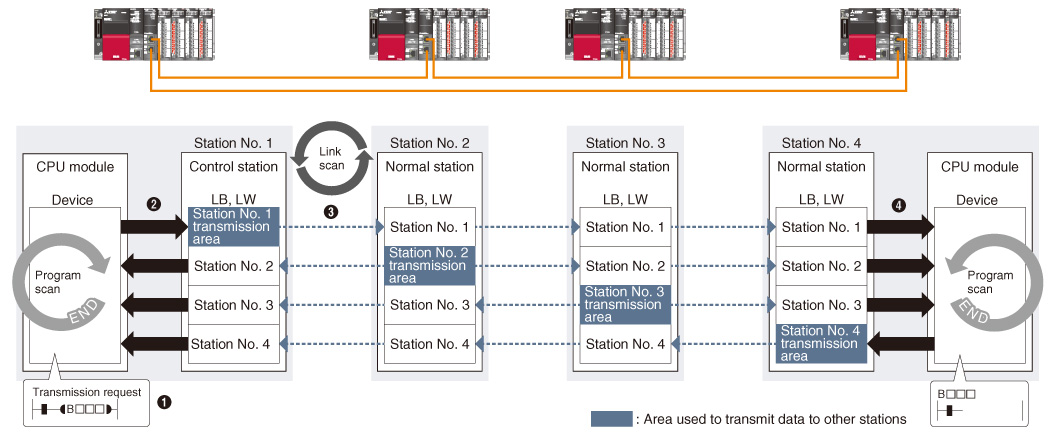

ฟังก์ชันนี้ให้แต่ละสถานีเขียนข้อมูลลงในช่วงส่งของ link device (LB, LW) ของตนเอง เพื่อส่งไปยังสถานีอื่นทั้งหมดบนเครือข่าย ข้อมูลสถานะของ link device (LB, LW) ของสถานีควบคุมจะถูกเก็บไว้ใน link device (LB, LW) ของแต่ละสถานีปกติ เช่นเดียวกัน สถานะของ link device (LB, LW) ของสถานีปกติจะถูกเก็บไว้ใน link device (LB, LW) ของสถานีควบคุมและสถานีปกติอื่นๆ
- ❶ในสถานีส่ง อุปกรณ์ของ CPU module จะเปิด ON
- ❷ในสถานีส่ง สถานะของอุปกรณ์ CPU module จะถูกเก็บใน link device (LB, LW) ของโมดูลที่รองรับ CC-Link IE Controller Network ด้วย link refresh
- ❸สถานะของ link device (LB, LW) ในสถานีส่งจะถูกส่งไปยัง link device (LB, LW) ของโมดูลที่รองรับ CC-Link IE Controller Network ในสถานีรับด้วย link scan
- ❹ในสถานีรับ สถานะของ link device (LB, LW) จะถูกเก็บในอุปกรณ์ของ CPU module
การส่งโดยใช้ link input (LX) และ link output (LY)
I/O สถานีหลักที่ควบคุม link input (LX) และ link output (LY) จะสื่อสารแบบ หนึ่งต่อหนึ่ง กับอีกสถานีหนึ่ง LX คือข้อมูลอินพุตที่ส่งระหว่างสถานีเป็นบล็อก และ LY คือข้อมูลเอาต์พุตที่ส่งจาก I/O สถานีหลักเป็นบล็อก สถานีควบคุมหรือสถานีปกติสามารถเป็น I/O สถานีหลักได้ และใช้ I/O สถานีหลักได้สูงสุด 2 สถานีต่อเครือข่าย (block 1 และ block 2)
Transient transmission
ฟังก์ชันนี้ช่วยให้สื่อสารกับสถานีอื่นได้เมื่อมีคำขอจากวิธีต่างๆ เช่น dedicated instruction และซอฟต์แวร์วิศวกรรม อีกทั้งยังสื่อสารกับเครือข่ายต่างชนิดได้ด้วย
