คอนโทรลเลอร์การเคลื่อนที่ การกำหนดค่าระบบ

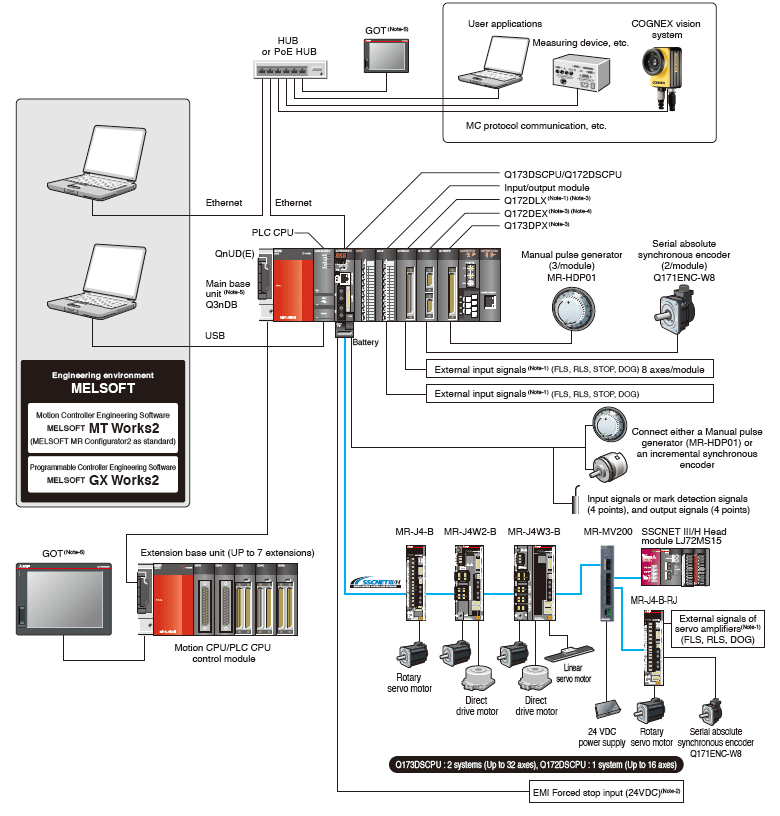

การกำหนดค่าระบบ

• คอนโทรลเลอร์การเคลื่อนที่ Q-series สามารถกำหนดค่าระบบ CPU หลายตัวร่วมกับคอนโทรลเลอร์แบบโปรแกรมได้
• เลือก Motion CPU และ PLC CPU ให้เหมาะกับการใช้งาน เพื่อกำหนดค่าระบบได้อย่างยืดหยุ่น
• ระบบ CPU หลายตัวสามารถใช้โมดูล CPU ได้สูงสุด 4 โมดูล (ต้องใช้ PLC CPU 1 โมดูล)
• มีโมดูล Q Series ให้เลือกมากกว่า 100 ชนิด ช่วยเพิ่มความสามารถในการขยายระบบ
• ควบคุม servo motors ได้สูงสุด 96 แกนโดยใช้ Q173DSCPU 3 โมดูล

• (หมายเหตุ-1): เปลี่ยนปลายทางของสัญญาณอินพุตภายนอก (FLS, RLS, DOG) ได้ด้วยพารามิเตอร์
• (หมายเหตุ-2): ต้องใช้สายสำหรับอินพุตหยุดบังคับ (จำหน่ายแยกต่างหาก)
• (หมายเหตุ-3): ไม่สามารถติดตั้งโมดูลการเคลื่อนที่ (Q172DLX/Q172DEX/Q173DPX) ในสล็อต CPU และสล็อต I/O 0 ถึง 2 ของเบสยูนิตหลัก ได้
• (หมายเหตุ-4): ติดตั้ง Q172DEX บนเบสยูนิตหลัก ห้ามติดตั้งบนเบสยูนิตขยาย
• (หมายเหตุ-5): เมื่อใช้โมดูล Motion CPU จะไม่สามารถติดตั้งเบสยูนิตหลักด้วยราง DIN ได้
• (หมายเหตุ-6): ใช้ Graphic Operation Terminal (GOT) ที่รองรับ Motion CPU (Q173DSCPU/Q172DSCPU). เมื่อใช้ GOT2000 โปรดอ้างอิง "คู่มือการเชื่อมต่อ GOT2000 ซีรีส์
       (ผลิตภัณฑ์ Mitsubishi)". เมื่อใช้ GOT1000 โปรดอ้างอิง "คู่มือการเชื่อมต่อ GOT1000 ซีรีส์ (ผลิตภัณฑ์ Mitsubishi)".
