Human-Machine Interfaces (HMIs)-GOT GOT2000 Series

ฟีเจอร์เชิงโต้ตอบกับ Programmable Controller ขั้นสูง

รองรับการบำรุงรักษา RCPU, FX5CPU, QCPU และ LCPU
ฟังก์ชันตรวจสอบโปรแกรมซีเควนซ์ (Ladder, iQ-R ladder, iQ-F ladder)

พบปัญหาใช่ไหม

จะ debug และแก้ไข ladder program โดยไม่ใช้คอมพิวเตอร์ได้อย่างไร

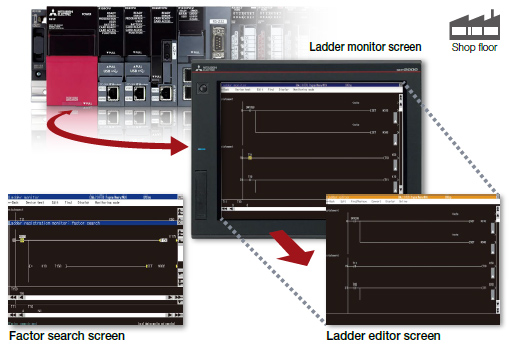

GOT ช่วยแก้ปัญหาของคุณได้

เมื่อเกิดข้อผิดพลาด ให้ตรวจสอบ ladder program และระบุสาเหตุของข้อผิดพลาดได้โดยไม่ต้องใช้คอมพิวเตอร์ที่หน้างานการผลิต เพียงแตะหน้าจอ GOT ก็แก้ไข ladder program แบบง่าย ๆ ได้

คุณสมบัติของฟังก์ชัน

GOT สามารถตรวจสอบและแก้ไขโปรแกรมลำดับการทำงานในคอนโทรลเลอร์รูปแบบ ladder และเปลี่ยนค่าปัจจุบันของอุปกรณ์ได้

โปรแกรมลำดับการทำงาน monitor (Ladder monitor)

สามารถตรวจสอบโปรแกรมลำดับการทำงานของ RCPU, FX5CPU, QCPU และ LCPU ในรูปแบบ ladder ได้

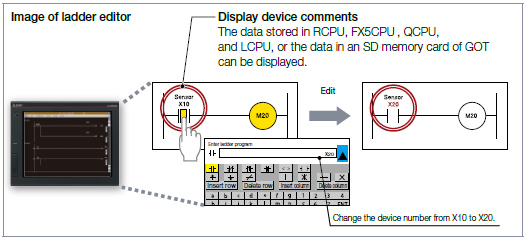

Ladder editor

สามารถแก้ไขโปรแกรมลำดับการทำงานของ RCPU, FX5CPU, QCPU และ LCPU ในรูปแบบ ladder ได้ เพียงแตะตำแหน่งที่ต้องการแก้ไข (contact, vertical line ฯลฯ) แล้วป้อน เปลี่ยน หรือลบสัญลักษณ์ ladder หรืออุปกรณ์ รวมถึงแทรกหรือลบเส้นแนวตั้ง เส้นแนวนอน คอลัมน์ และแถวได้

รายละเอียดข้อมูลจำเพาะและข้อจำกัด

• * สำหรับอุปกรณ์เสริมที่จำเป็น โปรดดู “รายการฟังก์ชัน”

●รุ่นเป้าหมาย

RCPU ^*1 , FX5CPU, QCPU (Q mode) ^*2 , LCPU, Motion CPU (Q Series) ^*3 , CNC (C80, C70)

• *1 สามารถตรวจสอบ R08PCPU, R16PCPU, R32PCPU และ R120PCPU ได้เฉพาะเมื่อโหมดการทำงานเป็น process mode เท่านั้น R08SFCPU, R16SFCPU, R32SFCPU และ R120SFCPU ไม่รองรับการแก้ไข safety program และการทดสอบอุปกรณ์ของ Programmable controller CPU
• *2 ไม่รวม Q02PHCPU, Q06PHCPU, Q12PHCPU, Q25PHCPU, Q12PRHCPU และ Q25PRHCPU
• *3 ตรวจสอบได้เฉพาะพื้นที่ PLC CPU (CPU No.1) ใน Q170MCPU(-S1), Q170MSCPU(-S1) เท่านั้น

●ประเภทการเชื่อมต่อที่รองรับ ^*1

การเชื่อมต่อ Ethernet ^*2 , การเชื่อมต่อ CPU โดยตรง (serial), การเชื่อมต่อแบบ serial communication, การเชื่อมต่อ CC-Link IE Controller Network, การเชื่อมต่อ CC-Link IE Field Network, การเชื่อมต่อ CC-Link, การเชื่อมต่อแบบ bus, การเชื่อมต่อ MELSECNET

• *1 สำหรับรายละเอียดเกี่ยวกับรุ่นที่เชื่อมต่อได้ของแต่ละประเภทการเชื่อมต่อ โปรดดู “รายการรุ่นที่เชื่อมต่อได้” ใน GOT2000 Series/GOT SIMPLE Series แค็ตตาล็อก
• *2 เมื่อใช้ CC-Link IE Field Network Ethernet adapter module จะไม่สามารถใช้ Ladder editor ได้
