Human-Machine Interfaces (HMIs)-GOT GOT2000 Series

ฟีเจอร์เชิงโต้ตอบกับ Programmable Controller ขั้นสูง

รองรับการบำรุงรักษา FXCPU
ฟังก์ชัน FX list editor และ FX ladder monitor

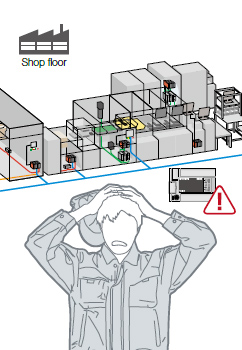

พบปัญหาใช่ไหม

ระบบที่หน้างานการผลิตมีการเปลี่ยนแปลง จึงต้องแก้ไขโปรแกรมลำดับการทำงานของคอนโทรลเลอร์แบบโปรแกรมได้ MELSEC-F Series

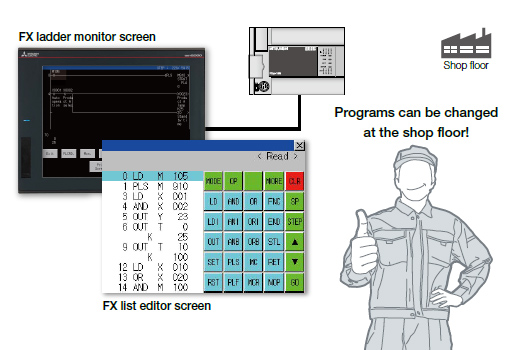

GOT ช่วยแก้ปัญหาของคุณได้

สามารถแก้ไขโปรแกรมลำดับการทำงานของคอนโทรลเลอร์แบบโปรแกรมได้ MELSEC-F Series ในรูปแบบ list (command) ได้ จึงปรับแก้โปรแกรมเล็กน้อยได้แม้ไม่มีคอมพิวเตอร์หรืออุปกรณ์ต่อพ่วง

คุณสมบัติของฟังก์ชัน

สามารถแก้ไขและตรวจสอบโปรแกรมลำดับการทำงานได้ง่ายโดยไม่ต้องเตรียมอุปกรณ์ต่อพ่วงอื่นนอกจาก GOT

FX list editor

เพียงใช้ปุ่มคำสั่งง่าย ๆ ก็สามารถตรวจสอบ แก้ไขบางส่วน เปลี่ยน หรือเพิ่มพารามิเตอร์และโปรแกรมลำดับการทำงานของ FXCPU ได้

• * ในรุ่น GT21 รองรับ GT2107-W และ GT2104-R
• * ไม่รองรับ รุ่น GT25 wides.

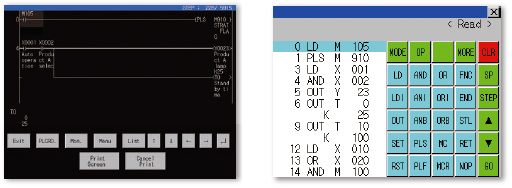

FX ladder monitor

เปิด MELSEC-FX list editor จากหน้าจอ FX ladder monitor ได้ด้วยการแตะเพียงครั้งเดียว และแก้ไขโปรแกรมลำดับการทำงานขณะตรวจสอบ ladder diagram ได้
ยังสามารถแสดงหน้าจอ list จาก step line ที่แสดงใน ladder monitor ได้ด้วย

• * ไม่รองรับ GT23, GT21 และ GS21

รายละเอียดข้อมูลจำเพาะและข้อจำกัด

<FX list editor>

●รุ่นเป้าหมาย

FXCPU (FX3U, FX3UC, FX3G, FX3GC, FX3S)

●ประเภทการเชื่อมต่อที่รองรับ ^*1

การเชื่อมต่อ Ethernet ^*2 , การเชื่อมต่อ CPU โดยตรง (serial)

• *1 สำหรับรายละเอียดเกี่ยวกับรุ่นที่เชื่อมต่อได้ของแต่ละประเภทการเชื่อมต่อ โปรดดู “รายการรุ่นที่เชื่อมต่อได้” ใน GOT2000 Series/GOT SIMPLE Series แค็ตตาล็อก
• *2 เมื่อใช้ CC-Link IE Field Network Ethernet adapter module จะไม่สามารถใช้ FX list editor ได้

●ฟังก์ชัน

Writing sequence programs, setting parameters, PLC diagnostics, registering keywords, ฯลฯ

<FX ladder monitor>

●รุ่นเป้าหมาย

FXCPU (FX3U, FX3UC, FX3G, FX3GC, FX3S)

●ประเภทการเชื่อมต่อที่รองรับ ^*1

การเชื่อมต่อ Ethernet, การเชื่อมต่อ CPU โดยตรง (serial)

• *1 สำหรับรายละเอียดเกี่ยวกับรุ่นที่เชื่อมต่อได้ของแต่ละประเภทการเชื่อมต่อ โปรดดู “รายการรุ่นที่เชื่อมต่อได้” ใน GOT2000 Series/GOT SIMPLE Series แค็ตตาล็อก

●ฟังก์ชัน

การค้นหา การสลับการแสดงผล การทดสอบการทำงาน ^*2*3 , hard copy

• *2 ไม่สามารถเปลี่ยนค่าปัจจุบันของ V และ Z ได้
• *3 ไม่สามารถเปลี่ยนค่าตั้งของ T และ C ได้

อุตสาหกรรมที่แนะนำ

ประเภท GOT ที่รองรับ

• * ยกเว้นบางรุ่น หรือบางฟังก์ชันมีข้อจำกัด โปรดดูรายละเอียดในคำอธิบายฟังก์ชันด้านบน
