Human-Machine Interfaces (HMIs)-GOT GOT2000 Series

ฟีเจอร์เชิงโต้ตอบกับ Programmable Controller ขั้นสูง

รองรับการ debug โปรแกรม SFC
ฟังก์ชันตรวจสอบโปรแกรมซีเควนซ์ (SFC)

พบปัญหาใช่ไหม

จะ debug โปรแกรม SFC โดยไม่ใช้คอมพิวเตอร์ได้อย่างไร

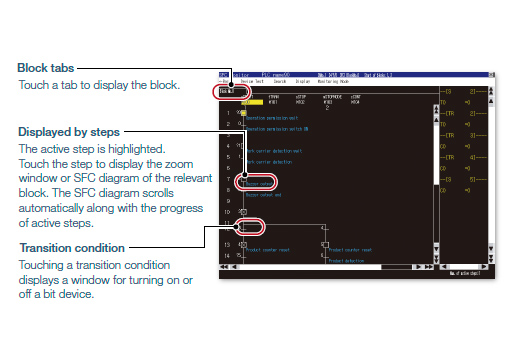

GOT ช่วยแก้ปัญหาของคุณได้

GOT สามารถตรวจสอบโปรแกรม SFC ของ PLC CPU และแสดงโปรแกรมในรูปแบบ SFC diagram (รูปแบบ MELSAP3 หรือ MELSAP-L) ได้

คุณสมบัติของฟังก์ชัน

ด้วย โปรแกรมลำดับการทำงาน monitor (SFC) GOT สามารถตรวจสอบโปรแกรม SFC ของคอนโทรลเลอร์และเปลี่ยนค่าอุปกรณ์ของโปรแกรมได้
ฟังก์ชันนี้ใช้แก้ปัญหาและบำรุงรักษาระบบคอนโทรลเลอร์แบบโปรแกรมได้ที่ใช้โปรแกรม SFC

รายการ Step

GOT แสดง step ใน block ที่กำลังแสดงอยู่

รายการ step ที่ทำงานอยู่

GOT แสดง step ที่ทำงานอยู่ใน block ที่กำลังแสดงอยู่

รายละเอียดข้อมูลจำเพาะและข้อจำกัด

• * สำหรับอุปกรณ์เสริมที่จำเป็น โปรดดู “รายการฟังก์ชัน”

●รุ่นเป้าหมาย

QCPU (Q mode), LCPU

●ประเภทการเชื่อมต่อที่รองรับ ^*1

การเชื่อมต่อ Ethernet ^*2 , การเชื่อมต่อ CPU โดยตรง (serial) ^*3 , การเชื่อมต่อแบบ serial communication, การเชื่อมต่อ CC-Link IE Controller Network, การเชื่อมต่อ CC-Link IE Field Network, การเชื่อมต่อ CC-Link, การเชื่อมต่อแบบ bus, การเชื่อมต่อ MELSECNET

• *1 สำหรับรายละเอียดเกี่ยวกับรุ่นที่เชื่อมต่อได้ของแต่ละประเภทการเชื่อมต่อ โปรดดู “รายการรุ่นที่เชื่อมต่อได้” ใน GOT2000 Series/GOT SIMPLE Series แค็ตตาล็อก
• *2 เมื่อใช้ CC-Link IE Field Network Ethernet adapter module จะไม่สามารถใช้ฟังก์ชันตรวจสอบโปรแกรมซีเควนซ์ (SFC) ได้
• *3 เมื่อใช้ Q12PRHCPU หรือ Q25PRHCPU จะไม่สามารถใช้ฟังก์ชันตรวจสอบโปรแกรมซีเควนซ์ (SFC) ได้
