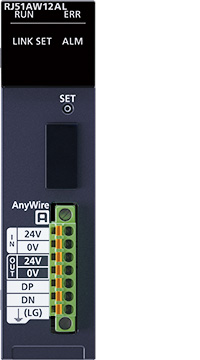

โมดูลมาสเตอร์ AnyWireASLINK
ระบบ AnyWireASLINK สามารถมอนิเตอร์ (วินิจฉัย) ระบบเครือข่ายจากศูนย์กลางได้ ช่วยลดเวลา commissioning และเพิ่มผลิตภาพ

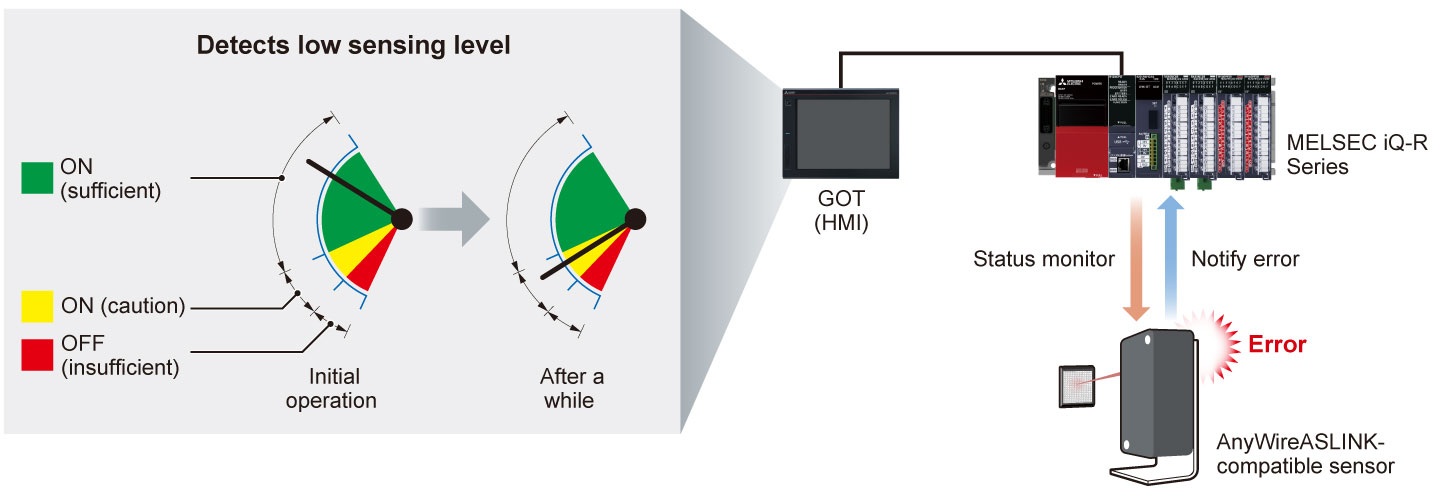

คุณสมบัติ <sup>การบำรุงรักษาเชิงคาดการณ์ด้วยการมอนิเตอร์สถานะเซนเซอร์ </sup>
- การวินิจฉัย
- การบำรุงรักษาเชิงคาดการณ์
- สามารถมอนิเตอร์ระดับการตรวจจับของเซนเซอร์จากคอนโทรลเลอร์แบบโปรแกรมได้และ GOT (HMI)
- ตรวจจับข้อผิดพลาด เช่น ระดับการตรวจจับต่ำ และแจ้งเตือนทั้งระบบก่อนเกิดข้อผิดพลาด จึงรองรับการบำรุงรักษาเชิงคาดการณ์

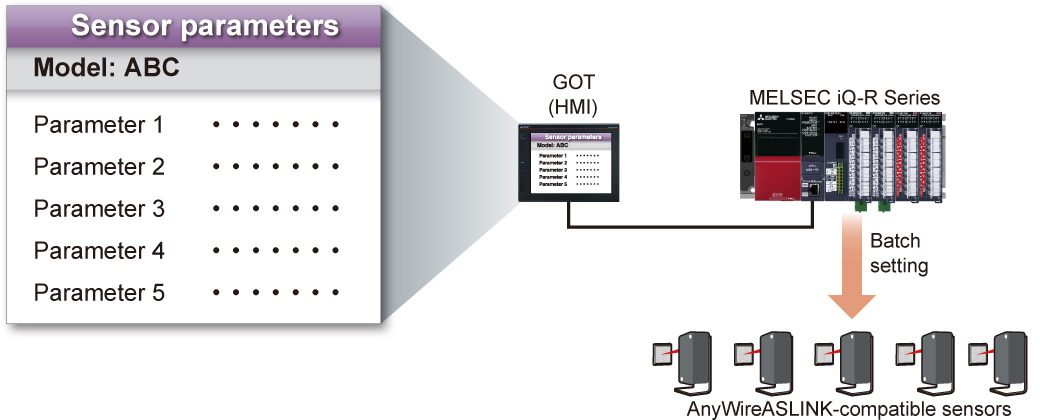

ตั้งค่าเซนเซอร์ได้ง่าย
- ลดเวลาการติดตั้ง
- สามารถตั้งค่าพารามิเตอร์เซนเซอร์จากคอนโทรลเลอร์แบบโปรแกรมได้และ GOT (HMI)
- โดยทั่วไปต้องปรับเซนเซอร์ทีละตัวในหน้างานการผลิต แต่ระบบ AnyWireASLINK ช่วยตั้งค่าเซนเซอร์หลายตัวแบบ batch จากคอนโทรลเลอร์แบบโปรแกรมได้ ทำให้ลดเวลาตั้งค่าเซนเซอร์ได้อย่างมาก
ข้อมูลจำเพาะ <sup>ข้อมูลจำเพาะของโมดูลมาสเตอร์ AnyWireASLINK </sup>
| รายการ | RJ51AW12AL |
|---|---|
| จำนวนจุดข้อมูลบิต (bit) | สูงสุด 512 (อินพุต: 256/เอาต์พุต: 256) |
| จำนวนยูนิตที่เชื่อมต่อได้ | สูงสุด 128 (แตกต่างกันตามการใช้กระแสของ remote unit แต่ละตัว) |
| ความยาวการเดินสายรวมสูงสุด (m) | 200 *1 |
| โทโพโลยี | Bus (multi-drop, T-branch, tree branch และ star wiring) |
| นาฬิกาการส่งข้อมูล (Hz) | 27.0k |
| กระแสจ่ายให้สายส่งข้อมูลสูงสุด *2 (A) | 2.0 (เมื่อใช้สาย 1.25 mm 2) 1.2 (เมื่อใช้สาย 0.75 mm 2) |
- *1.สำหรับโมดูลระยะไกลที่มีสายส่งข้อมูล (DP, DN) ความยาวของสายส่งข้อมูล (DP, DN) จะรวมอยู่ในความยาวสายรวม
- *2.ค่าสูงสุดอาจแตกต่างกันตามความยาวสายรวม สำหรับรายละเอียด โปรดดู “คู่มือผู้ใช้ MELSEC iQ-R AnyWireASLINK Master Module (Startup) (SH-081584ENG)”
