โมดูลเครือข่าย MELSECNET/H (ชนิด optical loop)
โมดูลนี้รองรับเครือข่ายระหว่าง PLC บนเครือข่าย MELSECNET/H *1
- *1.ไม่รองรับ Remote I/O network
ใช้โปรแกรม MELSEC-Q Series ได้ง่าย
- เพิ่มเข้าระบบได้ง่าย
- เปลี่ยนทดแทนได้ง่าย

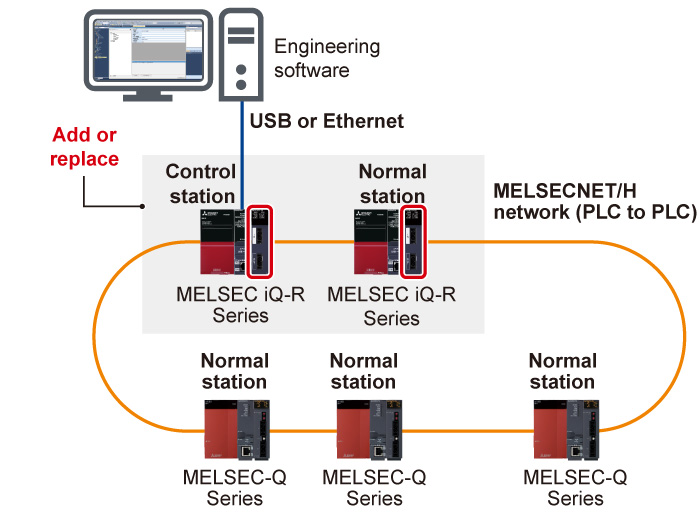

- สามารถเพิ่มโมดูล MELSEC iQ-R Series เข้าไปในเครือข่าย MELSECNET/H เดิมที่ประกอบด้วยโมดูล MELSEC-Q Series ได้
- รองรับระบบ redundant ด้วย จึงสามารถเปลี่ยนทดแทนระบบ redundant ของ MELSEC-Q Series เดิมได้

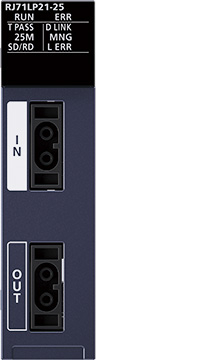

โมดูลในกรอบสีแดงคือโมดูลเครือข่าย MELSECNET/H (RJ71LP21-25)

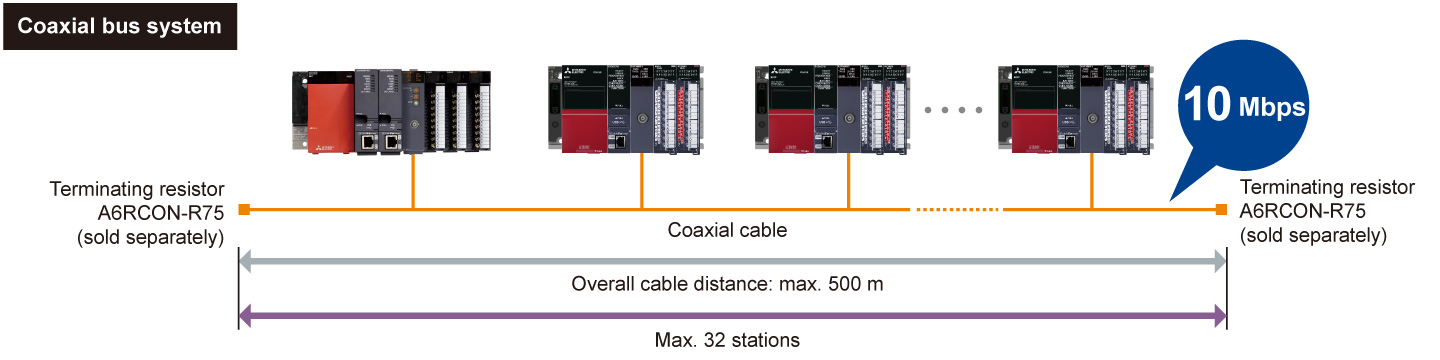

โมดูลเครือข่าย MELSECNET/H (ชนิด coaxial bus)
ใช้โปรแกรม MELSEC-Q Series ได้ง่าย
- เพิ่มเข้าระบบได้ง่าย
- เปลี่ยนทดแทนได้ง่าย
- สามารถเพิ่มโมดูล MELSEC iQ-R Series เข้าไปในเครือข่าย MELSECNET/H เดิมที่ประกอบด้วยโมดูล MELSEC-Q Series ได้ และยังเปลี่ยนทดแทนได้ด้วย
ข้อมูลจำเพาะ <sup>ข้อมูลจำเพาะโมดูลเครือข่าย MELSECNET/H </sup>
| รายการ | RJ71LP21-25 | RJ71BR11 |
|---|---|---|
| เครือข่ายที่รองรับ | MELSECNET/H | MELSECNET/H |
| ความเร็วการสื่อสาร (bps) | 25M/10M (MELSECNET/10 mode: 10M) | 10M |
| จำนวนสถานีสูงสุดต่อเครือข่าย | 64 | 32 |
| โทโพโลยีเครือข่าย | ลูปคู่ | บัสเดียว |
| สายเชื่อมต่อ | สายใยแก้วนำแสง | สายโคแอกเชียล |
| ระยะห่างสูงสุดระหว่างสถานี (m) | 10 Mbps: 500 (SI สายใยแก้วนำแสง) 1000 (H-PCF/broadband H-PCF/QSI /broadband silica glass สายใยแก้วนำแสง) |
3C-2V: 300 5C-2V: 500 5C-FB, S-5C-FB: 500 |
| ระยะสายรวม (m) | 30000 | 3C-2V: 300 5C-2V: 500 5C-FB, S-5C-FB: 500 ขยายได้สูงสุด 2.5 km ด้วย repeater unit (A6BR10, A6BR10-DC) |
| จำนวนจุดลิงก์สูงสุดต่อเครือข่าย | ||
| รีเลย์ลิงก์ (LB) | 16384 จุด (MELSECNET/10 mode: 8192 จุด) | 16384 จุด (MELSECNET/10 mode: 8192 จุด) |
| รีจิสเตอร์ลิงก์ (LW) | 16384 จุด (MELSECNET/10 mode: 8192 จุด) | 16384 จุด (MELSECNET/10 mode: 8192 จุด) |
| ลิงก์อินพุต (LX), ลิงก์เอาต์พุต (LY) | 8192 จุด | 8192 จุด |
