Controllers MELSEC iQ-R Series คุณสมบัติผลิตภัณฑ์ -เครือข่าย-

MELSEC iQ-R Series

โมดูลอินเทอร์เฟซ Ethernet

โมดูลมี 2 พอร์ตที่สามารถใช้เป็น Ethernet ทั่วไป, CC-Link IE Controller Network (สายคู่บิดเกลียว) หรือ CC-Link IE Field Network ได้

RJ71EN71

รายการรุ่นที่รองรับฟังก์ชัน Simple Device Communication

ผู้ผลิต	ชนิดอุปกรณ์	รุ่น	เวอร์ชันซอฟต์แวร์ ของเครื่องมือวิศวกรรม	เวอร์ชันเฟิร์มแวร์ ของ RJ71EN71 และ RnENCPU (ส่วนเครือข่าย)
YASKAWA Electric Corporation	หุ่นยนต์อุตสาหกรรม	YRC1000 DX200 FS100	“1.075D” ขึ้นไป	“56” ขึ้นไป
Mitsubishi Electric		CR800	“1.075D” ขึ้นไป	“56” ขึ้นไป
FANUC		R-30iB	“1.085P” ขึ้นไป	“59” ขึ้นไป
UNIVERSAL ROBOTS		UR3e UR5e UR10e UR16e	“1.085P” ขึ้นไป	“59” ขึ้นไป
UNIVERSAL ROBOTS		UR3e UR5e UR10e UR16e (แดชบอร์ด server)	“1.100E” ขึ้นไป	“59” ขึ้นไป
NACHI-FUJIKOSHI		FD Controller	“1.110Q” ขึ้นไป	“59” ขึ้นไป
DENSO WAVE		RC8	“1.115V” ขึ้นไป	“59” ขึ้นไป
RKC INSTRUMENT	ตัวควบคุมอุณหภูมิ	FB series FB100 FB400 FB900	“1.085P” ขึ้นไป	“59” ขึ้นไป
		SRZ series (COM-JL) Z-TIO Z-DIO	“1.085P” ขึ้นไป	“59” ขึ้นไป
		SRZ series (COM-ME-1) Z-TIO Z-DIO	“1.085P” ขึ้นไป	“59” ขึ้นไป
Azbil		NX-D NX-S NX-DX NX-DY	“1.085P” ขึ้นไป	“59” ขึ้นไป
Yokogawa Electric		UTAdvanced UT75A UT55A UT35A UP55A UP35A	“1.090U” ขึ้นไป	“59” ขึ้นไป
Mitsubishi Electric	Molded Case Circuit Breaker พร้อมหน่วยแสดงผลการวัด	NF250 NF400 NF630 NF800	“1.095Z” ขึ้นไป	“71” ขึ้นไป
	การวัดพลังงาน หน่วย	EcoMonitorLight EMU4-BD1-MB EMU4-HD1-MB	“1.100E” ขึ้นไป	“71” ขึ้นไป
		EcoMonitorLight EMU4-BD1A-MB EMU4-HD1A-MB	“1.095Z” ขึ้นไป	“71” ขึ้นไป
		EcoMonitorPlus EMU4-BM1-MB EMU4-HM1-MB EMU4-A2 EMU4-VA2 EMU4-AX4 EMU4-PX4	“1.095Z” ขึ้นไป	“71” ขึ้นไป
Omron	ระบบ RFID	V680S series V680S-HMD63-ETN V680S-HMD64-ETN V680S-HMD66-ETN	“1.095Z” ขึ้นไป	“71” ขึ้นไป
Omron	ระบบ RFID	V780 series V780-HMD68-ETN-□□	“1.105K” ขึ้นไป	“71” ขึ้นไป
KEYENCE	เครื่องบันทึกข้อมูล	TR-H TR-W	“1.095Z” ขึ้นไป	“59” ขึ้นไป
Yokogawa Electric	เครื่องบันทึกข้อมูล	GP10 GX10	“1.100E” ขึ้นไป	“59” ขึ้นไป
Mitsubishi Electric	เครื่องมือวัดอิเล็กทรอนิกส์แบบหลายค่า	ME96 series ME96SSRB-MB ME96SSHB-MB	“1.095Z” ขึ้นไป	“71” ขึ้นไป
Omron	แหล่งจ่ายไฟแบบสวิตชิ่ง	S8VK-X	“1.100E” ขึ้นไป	“59” ขึ้นไป
The Japan Steel Works	เครื่องฉีดขึ้นรูป	J-ADS	“1.100E” ขึ้นไป	“59” ขึ้นไป
Sumitomo Heavy Industries		SE-EV□ series	“1.110Q” ขึ้นไป	“77” ขึ้นไป
Sumitomo Heavy Industries		SE□ series	“1.115V” ขึ้นไป	“77” ขึ้นไป
TOYO INNOVEX		Si-6S Si-6	“1.115V” ขึ้นไป	“77” ขึ้นไป
Silex Technology	ตัวแปลงโปรโตคอล *5	FBR-100AN FBR-100	“1.105K” ขึ้นไป	“59” ขึ้นไป
SATO	เครื่องพิมพ์บาร์โค้ด	CL4NX(-J) PLUS CL6NX(-J) PLUS	“1.110Q” ขึ้นไป	“59” ขึ้นไป
ไลบรารีอเนกประสงค์	SLMP	SLMP	“1.115V” ขึ้นไป	“75” ขึ้นไป
ไลบรารีอเนกประสงค์	อุปกรณ์ที่รองรับ MODBUS/TCP	MODBUS/TCP	“1.100E” ขึ้นไป	“75” ขึ้นไป

คุณสมบัติ <sup>แชร์ข้อมูลกับคอนโทรลเลอร์แบบโปรแกรมได้ของผู้ผลิตรายอื่นได้ง่ายโดยไม่ต้องเขียนโปรแกรม </sup>

การสื่อสารโดยไม่ต้องเขียนโปรแกรม

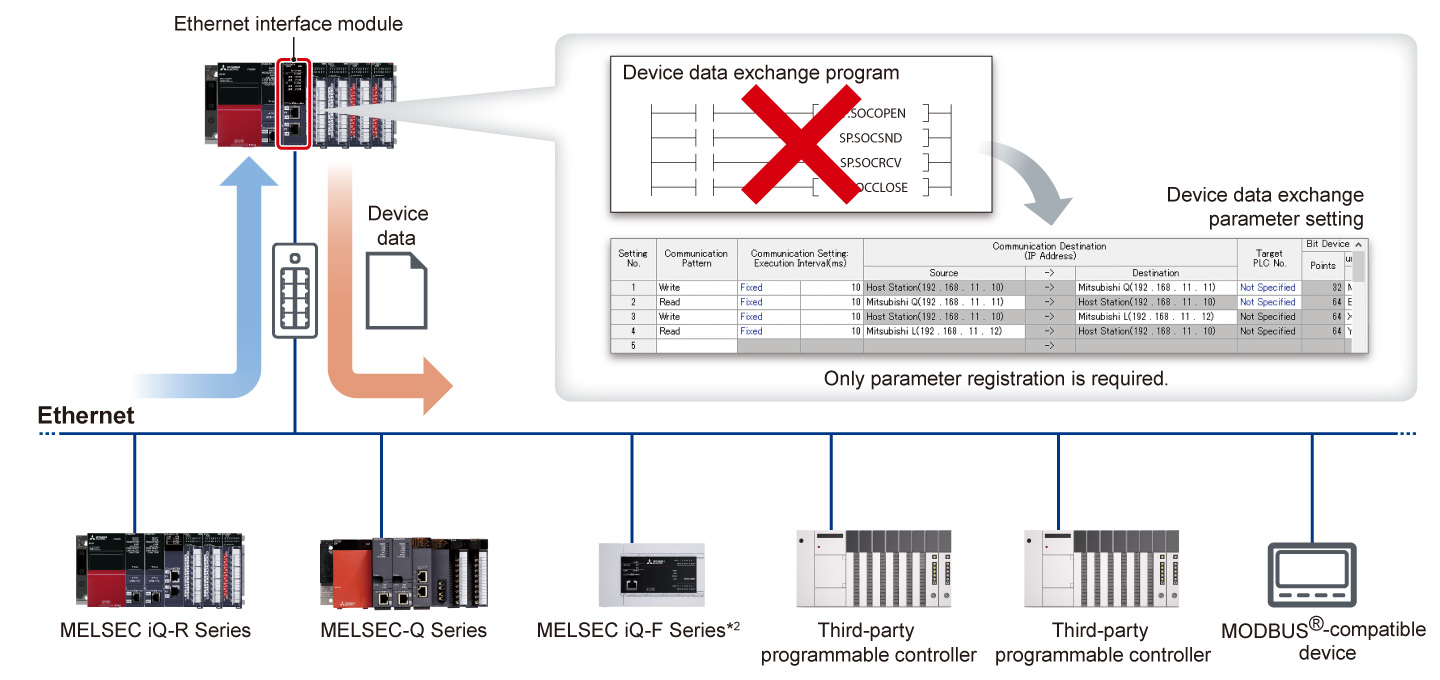

โมดูลอินเทอร์เฟซ Ethernet ช่วยแลกเปลี่ยนข้อมูลอุปกรณ์ได้โดยลงทะเบียนพารามิเตอร์กับคอนโทรลเลอร์แบบโปรแกรมได้ของ Mitsubishi Electric รวมถึงคอนโทรลเลอร์แบบโปรแกรมได้ของผู้ผลิตรายอื่น (ฟังก์ชัน Simple CPU Communication) ^*1
เก็บข้อมูลได้ง่ายขึ้นโดยไม่ต้องเปลี่ยนโปรแกรมของคอนโทรลเลอร์แบบโปรแกรมได้ที่มีอยู่

*1. คลิกที่นี่ เพื่อดูรายการอุปกรณ์ที่เชื่อมต่อได้

*2.รองรับเฉพาะพอร์ต Ethernet ในตัวเท่านั้น

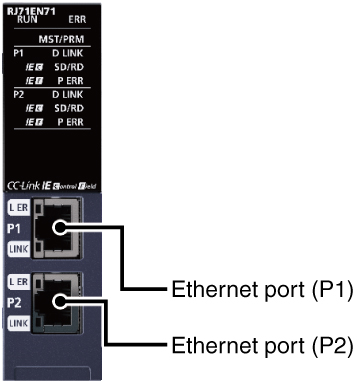

พอร์ต Ethernet สองพอร์ตรองรับสองเครือข่าย

รองรับหลายเครือข่าย

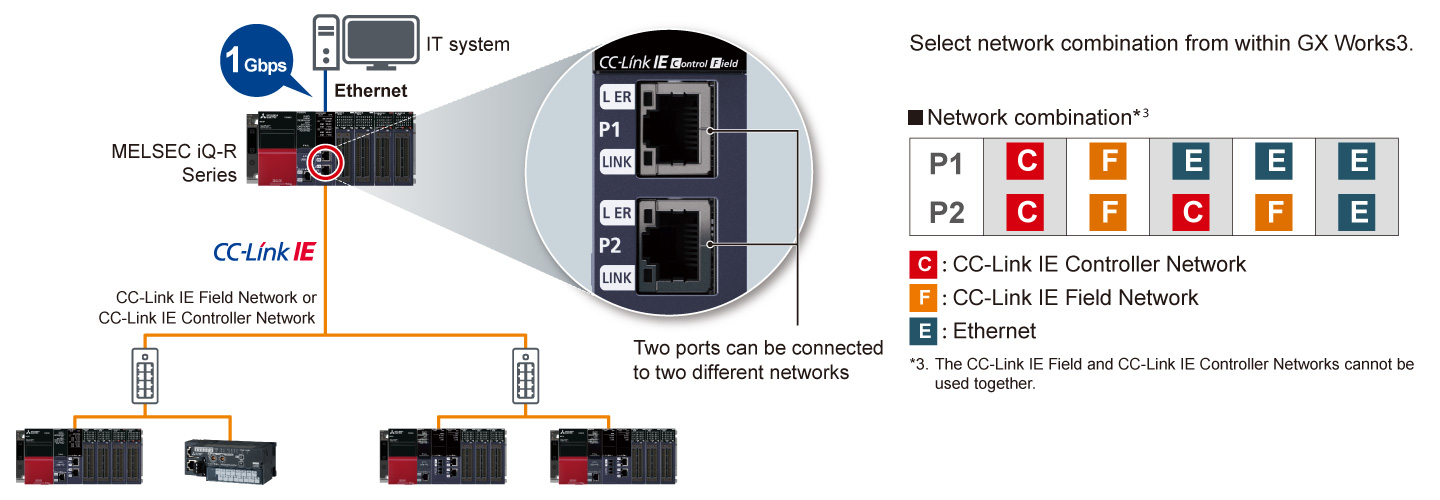

โมดูลมีพอร์ต Ethernet 2 พอร์ต รองรับการสื่อสารผ่าน Ethernet, CC-Link IE Controller Network และ CC-Link IE Field Network จึงเชื่อมต่อเครือข่ายต่างชนิดเข้ากับพอร์ต Ethernet ทั้งสองพร้อมกันได้

เข้าถึงข้อมูลของอุปกรณ์ผู้ผลิตรายอื่น (พื้นที่หน่วยความจำ)

การสื่อสารโดยไม่ต้องเขียนโปรแกรม

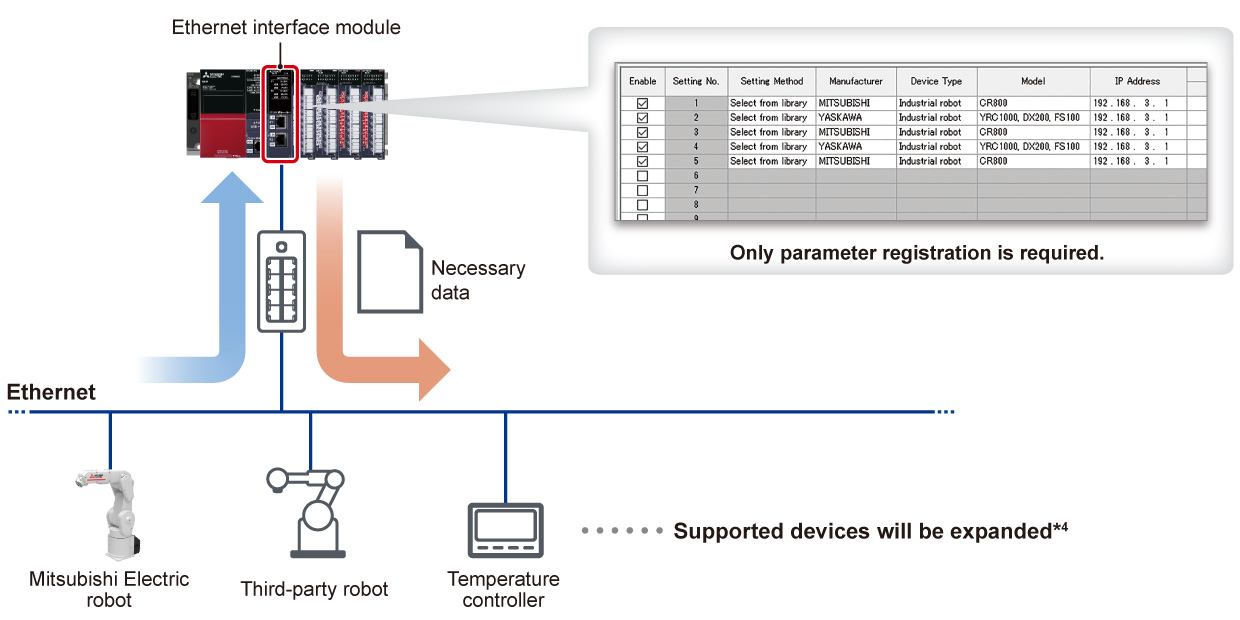

ฟังก์ชัน Simple Device Communication ช่วยสื่อสารได้ทั้งกับอุปกรณ์ Mitsubishi Electric และอุปกรณ์ผู้ผลิตรายอื่น (หุ่นยนต์ ตัวควบคุมอุณหภูมิ ฯลฯ) เพื่อดึงข้อมูลต่าง ๆ เช่น ข้อมูลการทำงานและข้อมูลวินิจฉัย
อ่าน/เขียนข้อมูลที่จำเป็นในอุปกรณ์เป้าหมายได้ด้วยการเลือกคำสั่งเท่านั้น เหมาะสำหรับการเข้าถึงข้อมูลเฉพาะของอุปกรณ์แต่ละชนิด

*4.สำหรับรายละเอียดอุปกรณ์ที่รองรับ โปรดดู “MELSEC iQ-R Simple Device Communication Library Reference Manual (SH-082515ENG)”

ข้อมูลจำเพาะ <sup>ข้อมูลจำเพาะของโมดูลอินเทอร์เฟซ Ethernet </sup>

รายการ	RJ71EN71 ^*6
ข้อมูลจำเพาะการส่งข้อมูล
ความเร็วการส่งข้อมูล (bps)	1G/100M/10M
อินเทอร์เฟซ	คอนเนคเตอร์ RJ45 (Auto MDI/MDI-X)
ขนาดเฟรมสูงสุด (byte)	1518/9022 (เมื่อใช้เฟรมจัมโบ้)
เวอร์ชัน IP	รองรับ IPv4
หน่วยความจำจัดเก็บข้อมูลส่ง/รับ
จำนวนการเชื่อมต่อที่เปิดพร้อมกัน	128
บัฟเฟอร์คงที่	5K words x 16 (ใช้ได้เฉพาะ P1)
การสื่อสารซ็อกเก็ต	5K words × 48 (เมื่อใช้เฉพาะ P1), 5K words × 112 (เมื่อใช้เฉพาะ P1/P2)
บัฟเฟอร์สุ่มเข้าถึง	6K words × 1
การสื่อสาร Simple CPU	●
การสื่อสาร MODBUS ®/TCP	● ^*7
ข้อมูลจำเพาะสายเคเบิล CC-Link IE Field/Controller Network
สายเชื่อมต่อ	สาย Ethernet (Category 5e หรือสูงกว่า, แบบหุ้มฉนวนสองชั้น/STP)

*5.สำหรับอุปกรณ์ที่รองรับ โปรดดูเว็บไซต์ของผู้ผลิต
*6.ข้อมูลจำเพาะจะแตกต่างกันสำหรับโหมด Ethernet ที่รองรับ MELSEC-Q Series
*7.รองรับฟังก์ชัน MODBUS ®/TCP master เมื่อใช้ร่วมกับฟังก์ชัน Simple CPU Communication หรือฟังก์ชันรองรับโปรโตคอลที่กำหนดไว้ล่วงหน้า
