โมดูล master/local สำหรับ CC-Link IE Field Network
รองรับโทโพโลยีการเดินสายที่ยืดหยุ่นตามเลย์เอาต์ของสายการผลิต อุปกรณ์ และดีไวซ์
อีกทั้งยังตั้งค่าและแก้ไขปัญหาได้ง่าย
ตั้งค่าและแก้ไขปัญหาได้ง่าย
- ตั้งค่าง่าย
- แก้ไขปัญหาง่าย

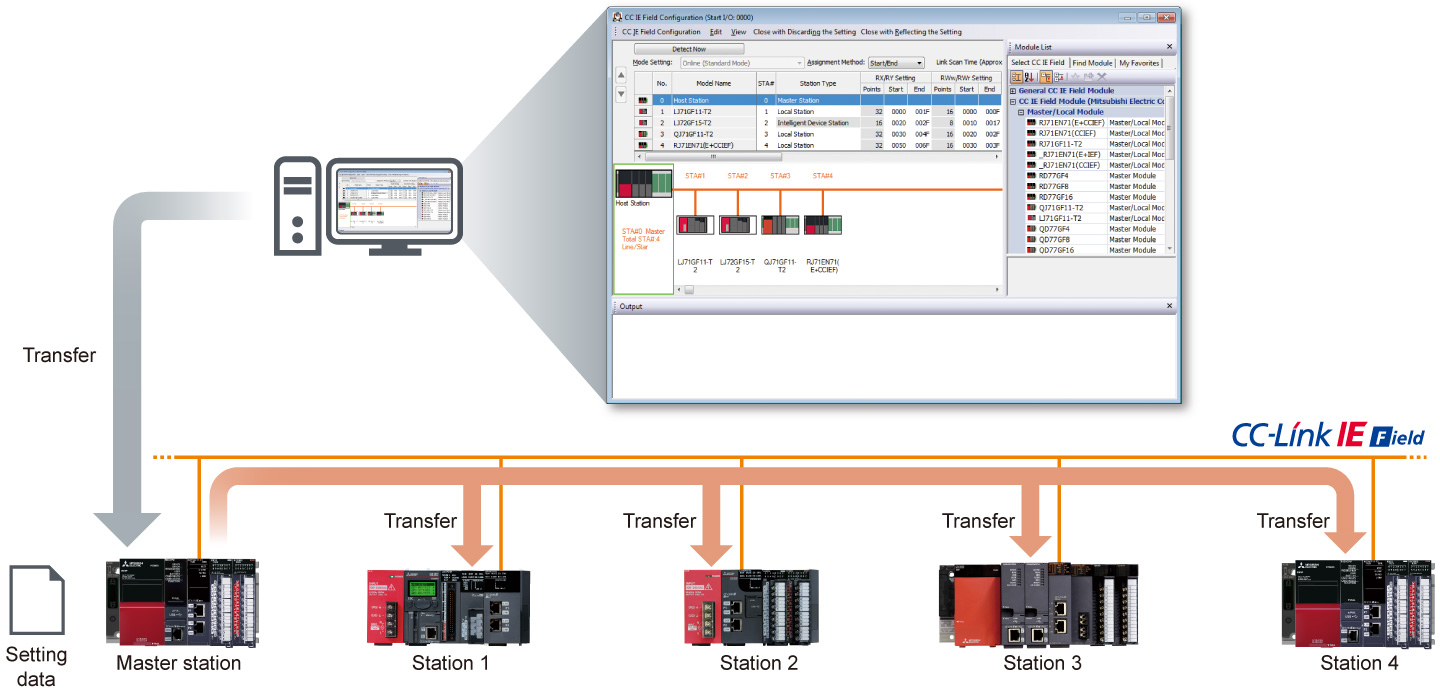

- เพียงตั้งค่าจำนวน link device points และกำหนดให้กับสถานีมาสเตอร์ ก็สามารถถ่ายโอนการตั้งค่าไปยังแต่ละสถานี local ได้โดยอัตโนมัติ ทำให้ตั้งค่าเครือข่ายได้ง่าย
- สามารถแก้ไขปัญหาได้ง่ายบนซอฟต์แวร์วิศวกรรม GX Works3 โดยไม่ต้องพึ่งพาประสบการณ์และความรู้เฉพาะตัว

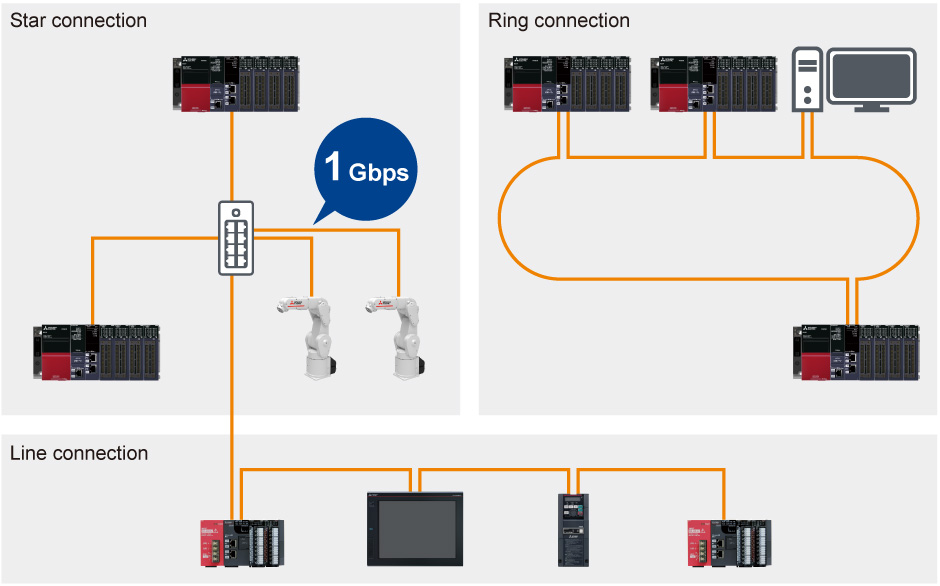

โทโพโลยีหลากหลายรูปแบบ
- เครือข่ายยืดหยุ่น
-
โทโพโลยีแบบดาว
เชื่อมต่ออุปกรณ์ผ่าน Ethernet switch จึงเพิ่มสถานีอุปกรณ์ได้ง่าย -
โทโพโลยีแบบไลน์
เชื่อมต่ออุปกรณ์ต่อเนื่องตามสาย Ethernet เพื่อลดต้นทุนการเดินสาย -
โทโพโลยีแบบวงแหวน
เชื่อมต่อเป็นลูปต่อเนื่อง ซึ่งช่วยรับประกันการสื่อสารโดยแยกสถานีเครือข่ายที่ผิดปกติออก

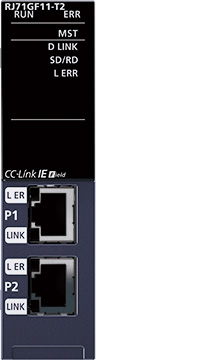

ข้อมูลจำเพาะของโมดูล master/local สำหรับ CC-Link IE Field Network
| รายการ | RJ71GF11-T2 |
|---|---|
| เครือข่ายที่รองรับ | CC-Link IE Field |
| ความเร็วการสื่อสาร (bps) | 1G |
| จำนวนสถานีสูงสุดต่อเครือข่าย *1 | 121 |
| โทโพโลยีเครือข่าย *2 | ไลน์, ดาว *3, วงแหวน |
| สายเชื่อมต่อ | สาย Ethernet (Category 5e หรือสูงกว่า) |
| ระยะห่างสูงสุดระหว่างสถานี (m) | 100 |
| ระยะสายรวม (m) | สายการผลิต: 12000 ดาว: ขึ้นอยู่กับการกำหนดค่าระบบ *4 วงแหวน: 12100 |
| จำนวน link point สูงสุดต่อเครือข่าย | |
| รีโมตอินพุต (RX), รีโมตเอาต์พุต (RY) | 16384 points, 2 KB |
| รีโมตรีจิสเตอร์ (RWr, RWw) | 8192 points, 16 KB |
- *1.Includes a master station.
- *2.โปรดใช้ managed Ethernet switch ที่รองรับ CC-Link IE TSN (class B) และได้รับการแนะนำโดย CC-Link Partner Association สำหรับโมดูล master/local ของ CC-Link IE TSN (RJ71GN11-T2) และโมดูล master/local ของ CC-Link IE TSN Plus (RJ71GN11-EIP)
- *3.สามารถผสม topology แบบไลน์และแบบดาวได้
- *4.ต้องใช้ Ethernet switch สำหรับการเชื่อมต่อแบบดาว และเชื่อมต่อ Ethernet switch ได้สูงสุด 20 ตัว
โมดูล remote head สำหรับ CC-Link IE Field Network
ระบบควบคุมแบบกระจายและระบบ redundant ที่เชื่อถือได้สูง
- ลดการเดินสาย
- เชื่อถือได้สูง

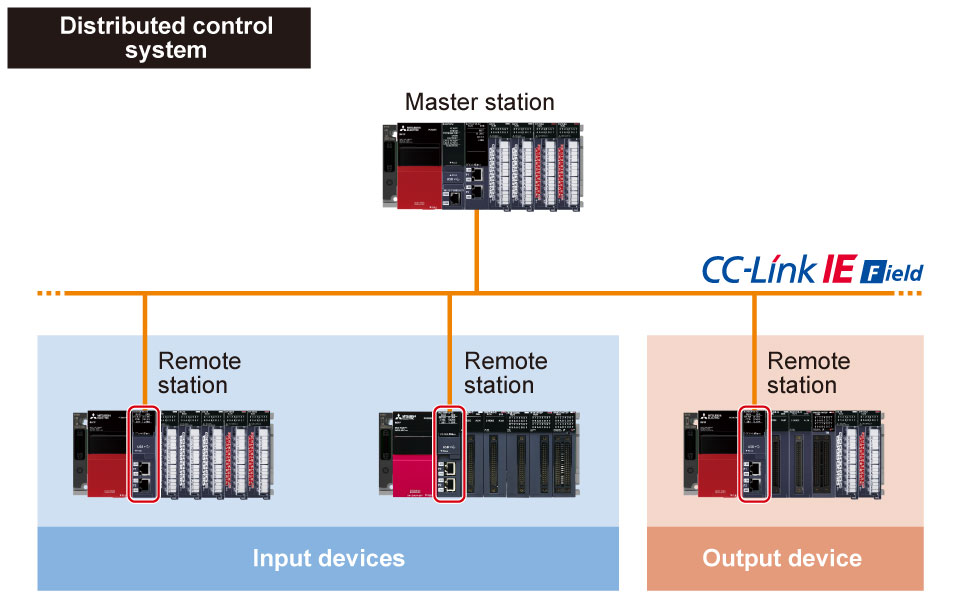

- สร้างระบบควบคุมแบบกระจายที่ช่วยลดการเดินสายและประหยัดพื้นที่ได้

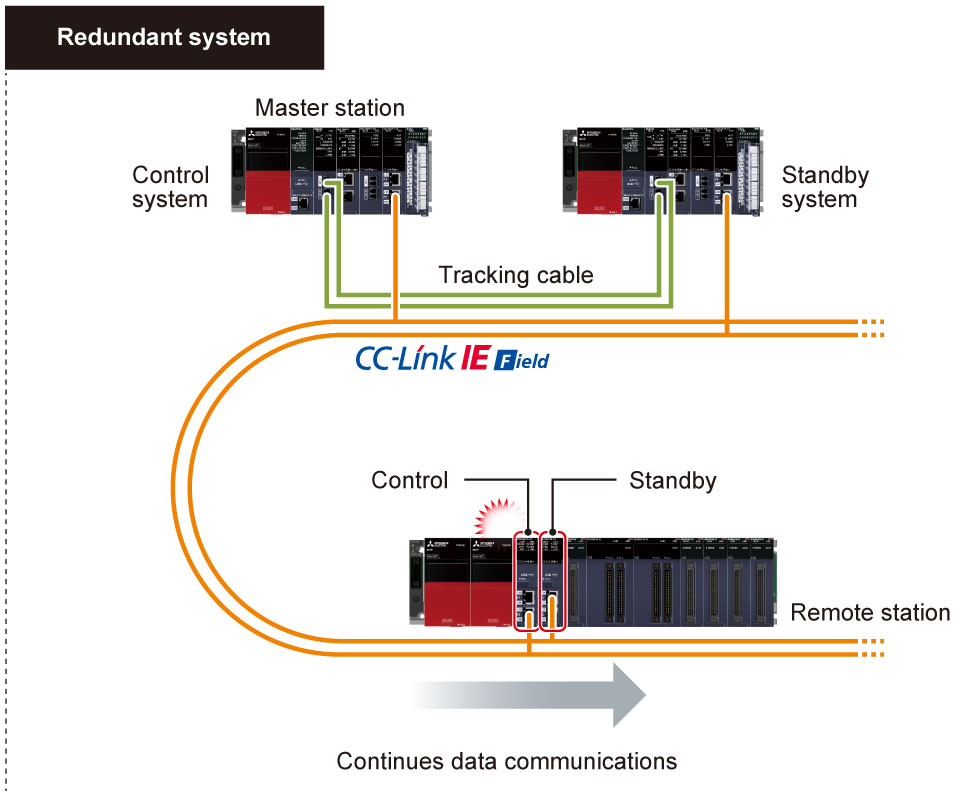

- การติดตั้ง head modules แบบ redundant และสายเครือข่ายแบบ redundant ช่วยให้สื่อสารได้ต่อเนื่อง แม้เกิดข้อผิดพลาดใน head module ตัวใดตัวหนึ่ง โมดูล standby ของเครือข่ายสามารถทำงานแทนได้โดยไม่รบกวนการสื่อสารของเครือข่าย และเริ่มสลับระบบควบคุมไปยังระบบ standby

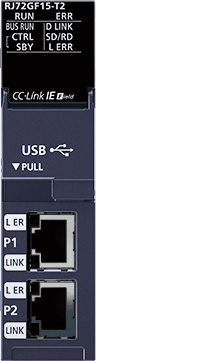

โมดูลในกรอบสีแดงคือโมดูล remote head สำหรับ CC-Link IE Field Network (RJ72GF15-T2)
ข้อมูลจำเพาะของโมดูล remote head สำหรับ CC-Link IE Field Network
| รายการ | RJ72GF15-T2 |
|---|---|
| ความเร็วการส่งข้อมูล (bps) | 1G |
| โทโพโลยีเครือข่าย | ไลน์, ดาว (ทั้งสองชนิดอยู่บนไลน์เดียวกันได้), วงแหวน |
| สายเชื่อมต่อ | สาย Ethernet (Category 5e หรือสูงกว่า, แบบหุ้มฉนวนสองชั้น/STP) |
| ระยะห่างสูงสุดระหว่างสถานี (m) | 100 |
| ระยะสายรวม (m) | ไลน์: 12000 (เมื่อเชื่อมต่อ 121 สถานี) ดาว: ขึ้นอยู่กับโครงสร้างระบบ วงแหวน: 12100 (เมื่อเชื่อมต่อ 121 สถานี) |
| รองรับ SIL 2 | ● *5 |
| จำนวน link points สูงสุดต่อเครือข่าย | |
| รีโมตอินพุต (RX), รีโมตเอาต์พุต (RY) | 2048 points, 256 B |
| รีโมตรีจิสเตอร์ (RWr, RWw) | 1024 points, 2 KB |
- *5.ใช้เมื่อกำหนดค่าระบบซ้ำซ้อนที่รองรับ SIL 2
