คุณสมบัติผลิตภัณฑ์ -CPU-

    ขยายระบบ L Series ได้อย่างอิสระ ไม่มีข้อจำกัดจาก base unit

    โมดูล L Series ไม่จำเป็นต้องใช้ base unit ทำให้พื้นที่ติดตั้งไม่ถูกจำกัดด้วยขนาดของ base และสามารถติดตั้งระบบได้ในพื้นที่น้อยที่สุดเท่าที่จำเป็น
    นอกจากนี้ การเพิ่มโมดูลเข้าสู่ระบบยังไม่ถูกจำกัดด้วยจำนวน slot ของ base unit ที่มีให้เลือก และยังช่วยลดต้นทุนได้จากการตัด extension base unit ออก

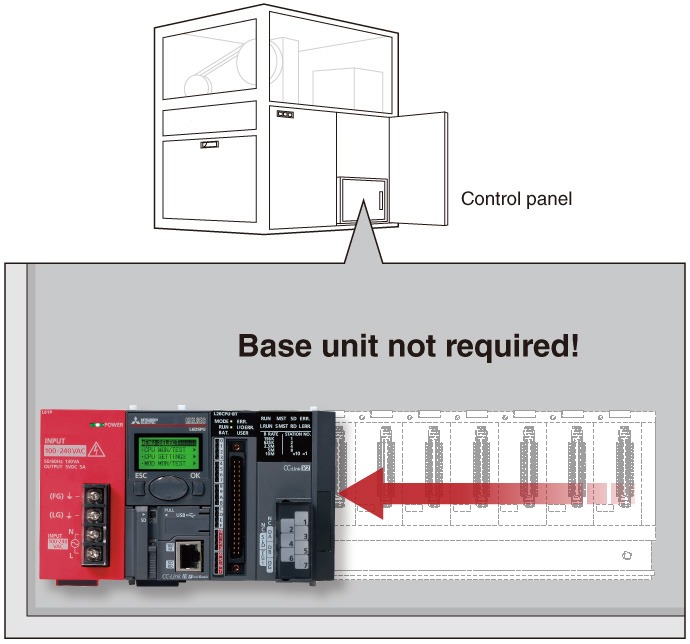

    ลดพื้นที่ติดตั้งภายใน control panel

    ตรวจสอบข้อมูลสำคัญได้ทันที

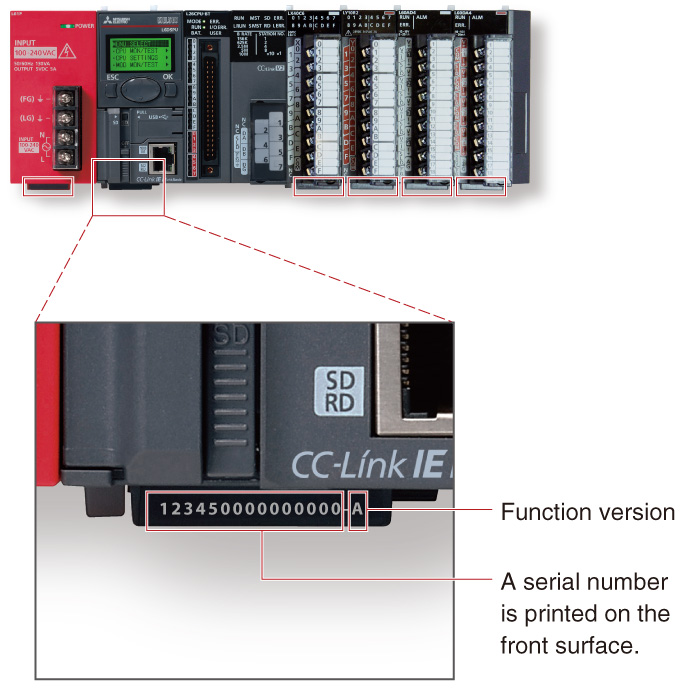

    โมดูล L Series ทุกตัวมีหมายเลข serial พิมพ์ไว้ที่ด้านหน้าของโมดูล ทำให้สามารถตรวจสอบได้แม้ในขณะที่ระบบกำลังทำงาน (ไม่จำเป็นต้องถอดโมดูลออก)

    สามารถตรวจสอบหมายเลข serial ได้โดยใช้ GX Works2

    ระบบขยายได้ตามขนาดของเครื่องจักรการผลิต

    สามารถต่อ extension block ได้สูงสุด 3 block เข้ากับ main block โดยใช้ branch module และ extension module รองรับโมดูลได้สูงสุด 40 โมดูล *1 ครอบคลุมเครื่องจักรการผลิตและสายการผลิตได้หลากหลายขนาด

    CPU module *2 จำนวน
    extension block     		จำนวนโมดูลที่เชื่อมต่อได้ *3
    L02SCPU(-P)
    L02CPU(-P)     		สูงสุด 2 block Main block: 10 โมดูล
    Extension block: 11 โมดูล
    L06CPU(-P)
    L26CPU(-P)
    L26CPU-(P)BT     		สูงสุด 3 block
    • *1.สำหรับ L06CPU(-P), L26CPU(-P) และ L26CPU-(P)BT
    • *2.CPU module ที่มีตัวเลข 5 หลักแรกของหมายเลข serial ตั้งแต่ 13072 ขึ้นไป
    • *3.รวมจำนวน I/O module, intelligent function module, network module และ branch module
      ไม่รวมสิ่งต่อไปนี้: power supply, CPU, display unit, extension module, RS-232 adapter, RS-422/485 adapter และ END cover

    เมื่อต้องการเพิ่ม branch module ใน block ที่เต็มแล้ว ให้ย้ายโมดูลอื่นไปยัง block ใหม่เพื่อเปิดพื้นที่ให้กับ branch module

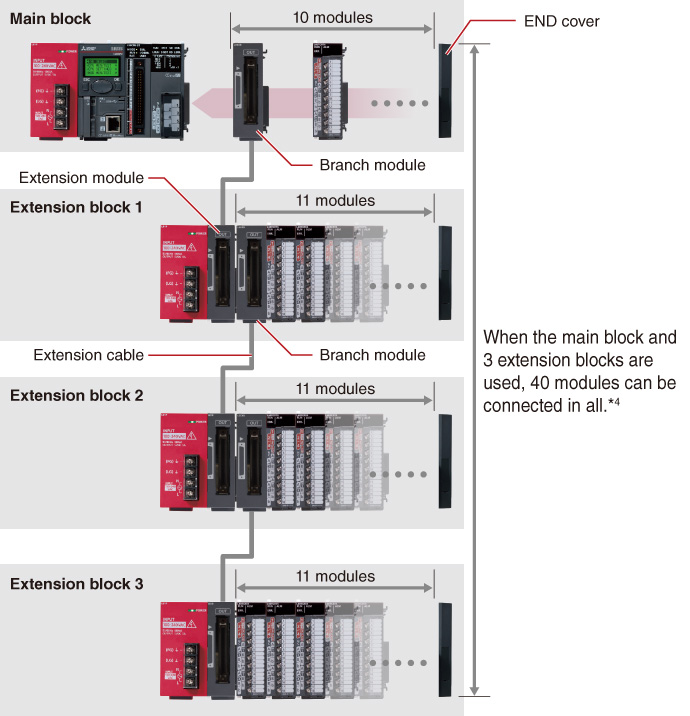

    ■ ตัวอย่างการกำหนดค่าระบบขนาดใหญ่สุดของ L26CPU-BT

    • *4.รวมจำนวน I/O module, intelligent function module และ network module ไม่รวม branch module

    จัด control panel ให้เป็นระเบียบด้วยการเดินสายที่น้อยที่สุด

    สามารถวาง branch module ในตำแหน่งที่เหมาะสมภายใน block เพื่อลดพื้นที่การเดินสาย สาย extension มีให้เลือกความยาว 0.6, 1.0 และ 3.0 เมตร โดยความยาว extension สูงสุดคือ 3.0 ม. *5

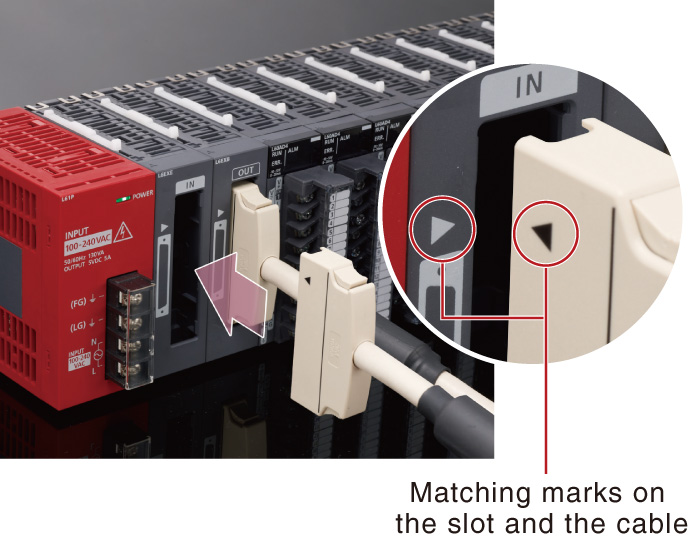

    สาย extension เป็นแบบ one-touch สามารถเชื่อมต่อและถอดออกได้ง่าย

    • *5.ความยาวรวมของสาย extension ต้องไม่เกิน 3.0 ม.

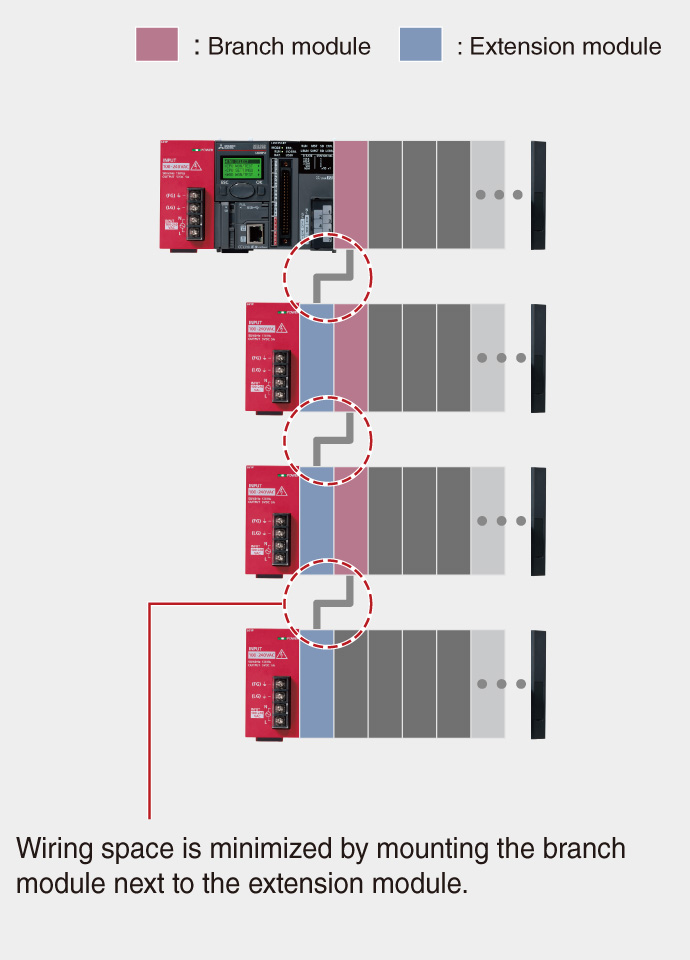

    ■ ตัวอย่างการกำหนดค่าระบบแบบแนวตั้ง

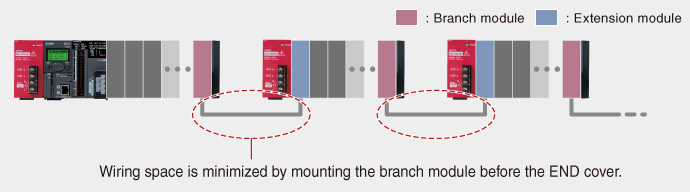

    ■ ตัวอย่างการกำหนดค่าระบบแบบแนวนอน

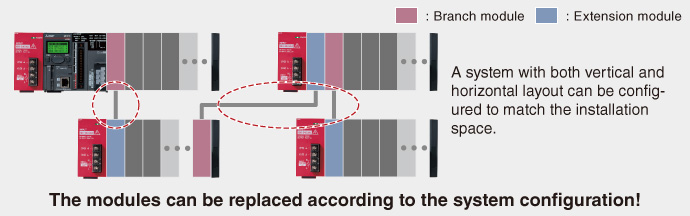

    ■ ตัวอย่างการกำหนดค่าระบบแบบผสมแนวตั้งและแนวนอน

    ■ ตำแหน่งติดตั้งเมื่อใช้ branch module หรือ extension module

    โมดูล Block ที่ติดตั้ง ตำแหน่งที่สามารถติดตั้งได้
    Branch module Main block ด้านขวาของ CPU module หรือด้านซ้ายของ END cover
    Extension block ด้านขวาของ extension module หรือด้านซ้ายของ END cover
    Extension module Main block ไม่รองรับ
    Extension block ด้านขวาของ power supply module
