ตั้งค่าฟังก์ชัน Built-in I/O ได้อย่างง่ายดาย
การกำหนดค่าฟังก์ชัน Built-in I/O ทำได้ง่ายโดยการตั้งค่า parameter ผ่าน programming tool

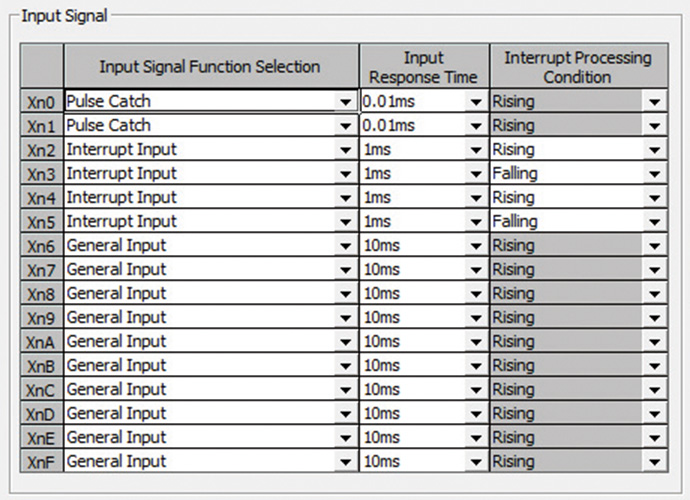

ตัวอย่างการตั้งค่า parameter ของฟังก์ชัน Built-in I/O
Pulse Catch: 0.01 ms (response time)
Interrupt Input: 1 ms (response time)

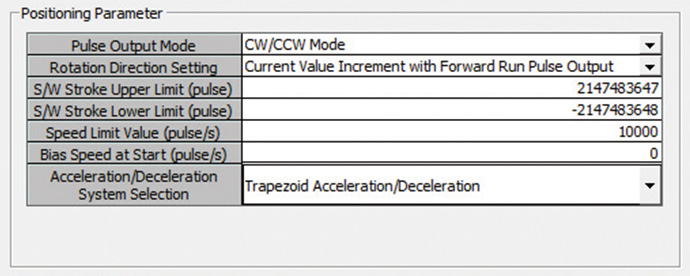

ตัวอย่างการตั้งค่า parameter ของฟังก์ชัน Positioning
Pulse Output Mode: CW/CCW mode
Rotation Direction Setting: ค่ากระแสไฟฟ้าเพิ่มขึ้นพร้อม Forward Run Pulse Output

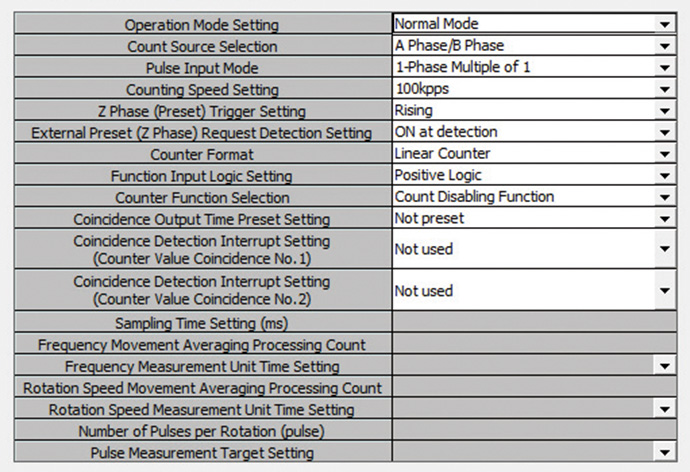

ตัวอย่างการตั้งค่า parameter ของฟังก์ชัน
High-Speed Counter
Pulse Input Mode: 1-Phase Multiple of 1
Counting Speed Setting: 100 kpps
ฟังก์ชันควบคุม Positioning ใน CPU
<sup>Positioning </sup>
<sup>High-Speed Counter </sup>

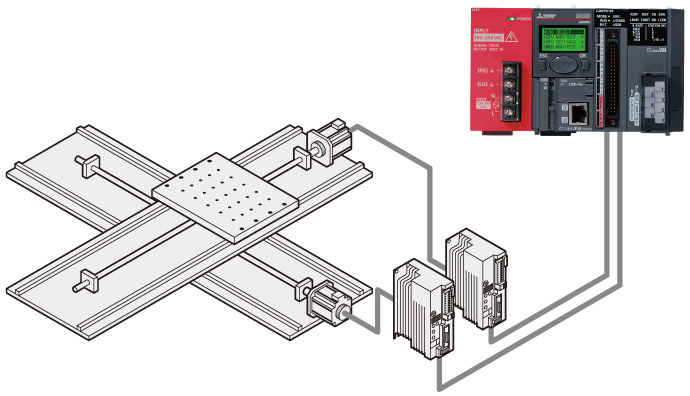

ฟังก์ชัน Positioning
ฟังก์ชัน Positioning ในตัวมีเวลาเริ่มต้นเพียง 30 µs พร้อมเอาต์พุตความเร็วสูงสูงสุด 200K pulse ต่อวินาที
นอกจากนี้ยังรองรับการเร่ง/ชะลอแบบ S-curve สำหรับแอปพลิเคชันที่ต้องการลดการสั่นสะเทือนของเครื่องจักร
ฟังก์ชัน High-Speed Counter
รองรับฟังก์ชันการนับความเร็วสูง 2 channel อินพุต differential line driver รองรับความเร็วการนับสูงสุด 200K pulse ต่อวินาที
วัดค่าได้อย่างแม่นยำสูงด้วย resolution 5 µs <sup>High-Speed Counter </sup>

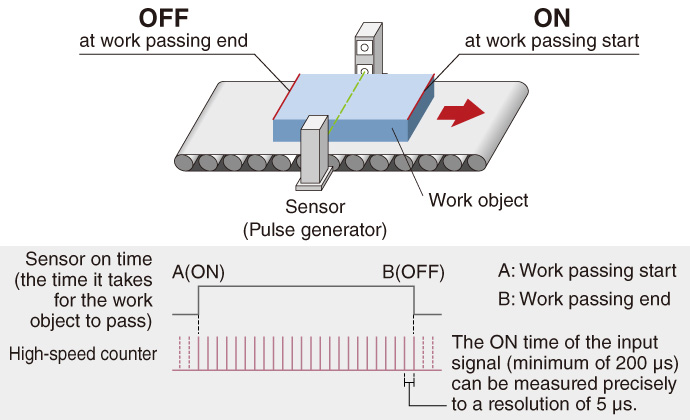

โดยใช้โหมดการวัด pulse ที่มี ON/OFF time ของสัญญาณอินพุต 200 µs ขึ้นไป สามารถวัดค่าได้อย่างแม่นยำในหน่วย 5 µs ขึ้นไป
ตัวอย่างเช่น สามารถคำนวณความยาวได้โดยทราบ “ความเร็วการผ่านของชิ้นงาน” และวัด ON time ของเซ็นเซอร์
ควบคุม PWM ความแม่นยำสูงสูงสุด 200 kHz <sup>High-Speed Counter </sup>
โดยใช้ฟังก์ชัน pulse width modulation control ของเอาต์พุตความเร็วสูง สามารถสร้าง cycle time ได้เร็วถึง 5 µs
เพียงป้อน ON time และ cycle time เพื่อควบคุมอุปกรณ์ได้หลากหลาย ตั้งแต่การควบคุมความสว่างของแสง, มอเตอร์ และ heater ไปจนถึงอุปกรณ์ตรวจสอบความแม่นยำที่ต้องการสมรรถนะ resolution สูง

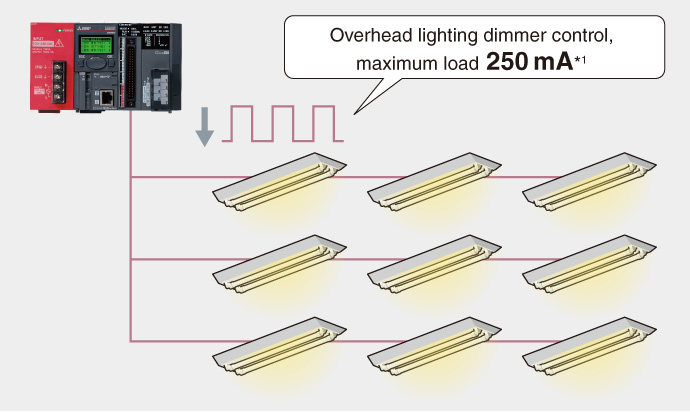

■ การควบคุมความสว่างของแสงโดยใช้ PWM output
- *1.สำหรับหมายเลข serial ที่มีตัวเลข 6 หลักแรกคือ “120722” ขึ้นไป หมายเลข serial ก่อนหน้าของ CPU module ใช้ 100 mA
| รายการตั้งค่า | ช่วงการตั้งค่า | รายละเอียด |
|---|---|---|

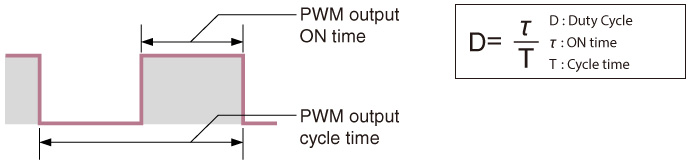

| PWM output ON time *2 | 0 หรือ 10…10000000 *2 (0.1 µs) | ตั้งค่า ON time ของ output pulse |
| PWM output cycle time *2 | 50…10000000 *2 (0.1 µs) | ตั้งค่า cycle time ของ output pulse |
- *2.PWM output ON time ต้องน้อยกว่าหรือเท่ากับ PWM output cycle time
รับประกันการตรวจจับ input pulse <sup>Pulse Catch </sup>

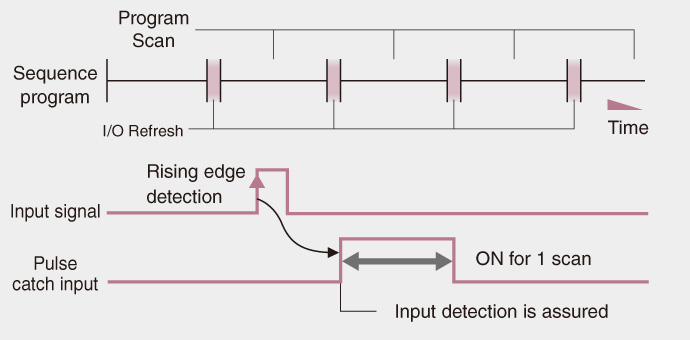

อุปกรณ์อินพุตของ programmable controller ทั่วไปไม่สามารถตรวจจับสัญญาณ pulse ที่มี ON time สั้นกว่า scan time หรือไม่เกิดขึ้นในช่วง I/O refresh ได้ ฟังก์ชัน Pulse Catch ช่วยให้ตรวจจับสัญญาณเหล่านี้ได้อย่างน่าเชื่อถือและส่งต่อไปยัง sequence program ฟังก์ชันนี้ต่างจากฟังก์ชัน interrupt input ตรงที่ไม่จำเป็นต้องเขียนโปรแกรมพิเศษ สามารถใช้ Pulse Catch input ในโปรแกรมเหมือนกับสัญญาณอินพุต (X) ทั่วไป

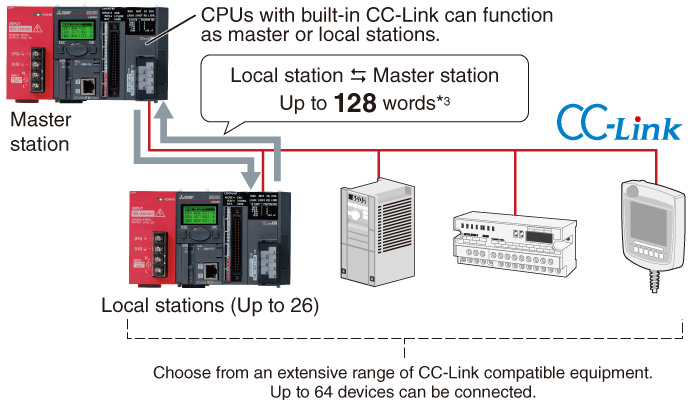

CPU ที่มีการเชื่อมต่อเครือข่าย CC-Link ในตัว <sup>L26CPU-(P)BT </sup>
CPU ของ L Series ที่รองรับ CC-Link ใช้งานร่วมกับอุปกรณ์ CC-Link รุ่นล่าสุดได้ และรองรับการเชื่อมต่อกับผลิตภัณฑ์มากกว่า 1,000 ประเภท โดยไม่ต้องเพิ่มโมดูล CPU เหล่านี้สามารถสื่อสารความเร็วสูงได้สูงสุด 128 word *3 ระหว่าง master station และ local station CC-Link เป็นมาตรฐานเครือข่าย FA ที่ครองตลาดในเอเชียและยังคงได้รับการยอมรับเพิ่มขึ้นทั่วโลก
- *3.เมื่อจำนวน station ที่ครอบครองคือ 4 และการตั้งค่า extended cyclic เป็น octuple ในโหมด Remote net Ver.2
