Controllers MELSEC iQ-R Series คุณสมบัติผลิตภัณฑ์ -I/O-

    โมดูล I/O

    โมดูล Digital I/O ทำหน้าที่เป็นประสาทสัมผัสของระบบอัตโนมัติ และเป็นอินเทอร์เฟซระหว่างกระบวนการต่าง ๆ กับคอนโทรลเลอร์ อุปกรณ์ เช่น สวิตช์ หลอดไฟแสดงสถานะ และเซนเซอร์ สามารถเชื่อมต่อเข้ากับระบบควบคุมได้ง่าย โมดูล I/O ของ MELSEC iQ-R Series มีฟังก์ชันที่ยกระดับจากซีรีส์เดิม โดยโมดูลเดียวรองรับการใช้งานได้หลากหลาย ช่วยลดต้นทุนการติดตั้งและบำรุงรักษา
    สามารถเลือกโมดูลตามข้อกำหนด เช่น ความง่ายในการเดินสาย จำนวนจุด และคุณลักษณะของอุปกรณ์ที่จะเชื่อมต่อ

    อินพุต <sup> DC input </sup> <sup> + : Positive common - : Negative common +/- : บวก/ลบ
    common shared     </sup>

    24 V DC

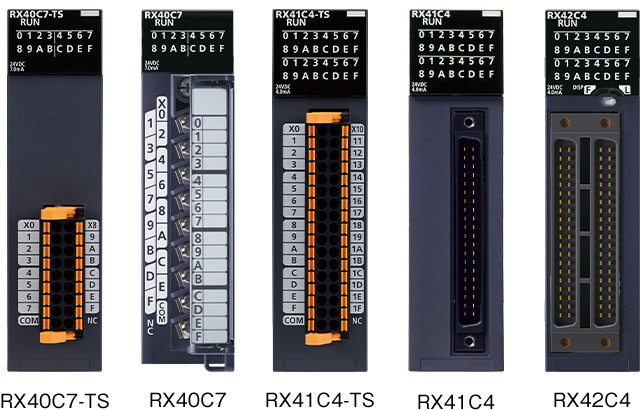

    RX40C7-TS

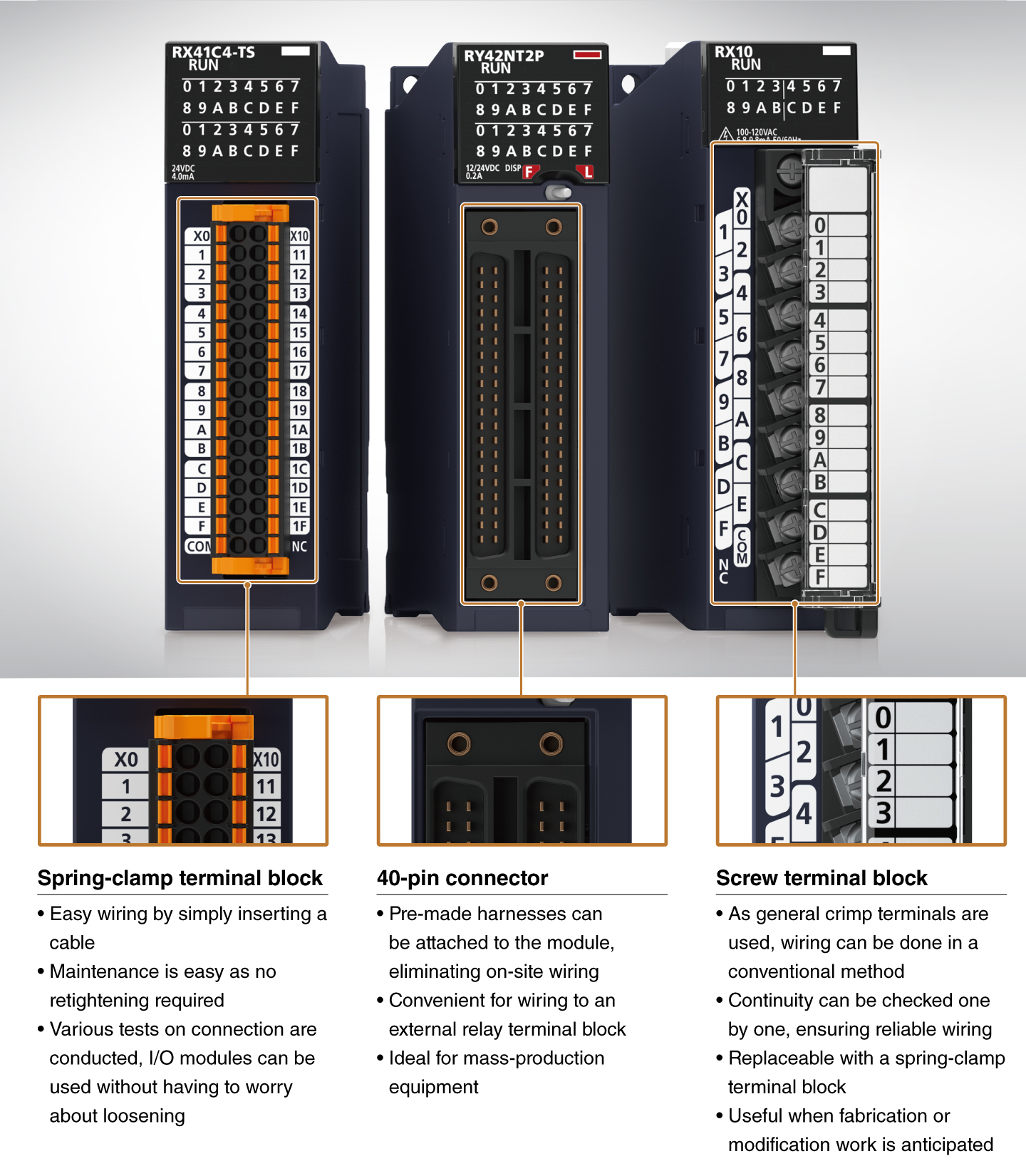

    เทอร์มินัลบล็อกแบบสปริงแคลมป์

    16 points +/-

    RX40C7
    เทอร์มินัลบล็อกแบบสกรู

    16 points +/-

    RX41C4-TS
    เทอร์มินัลบล็อกแบบสปริงแคลมป์

    32 points +/-

    RX41C4
    คอนเน็กเตอร์ 40 พิน

    32 points +/-

    RX42C4
    คอนเน็กเตอร์ 40 พิน (2x)

    64 points +/-

    5/12 V DC

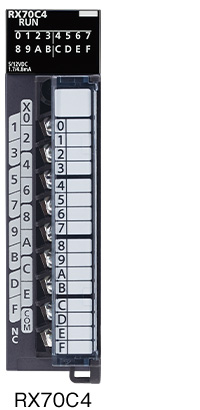

    RX70C4
    เทอร์มินัลบล็อกแบบสกรู

    16 points +/-

    RX71C4
    คอนเน็กเตอร์ 40 พิน

    32 points +/-

    RX72C4
    คอนเน็กเตอร์ 40 พิน (2x)

    64 points +/-

    High-speed 24 V DC

    RX40PC6H
    เทอร์มินัลบล็อกแบบสกรู

    16 points +

    RX40NC6H
    เทอร์มินัลบล็อกแบบสกรู

    16 points -

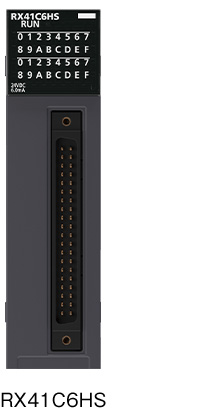

    RX41C6HS
    คอนเน็กเตอร์ 40 พิน

    32 points +/-

    High-speed 5 V DC

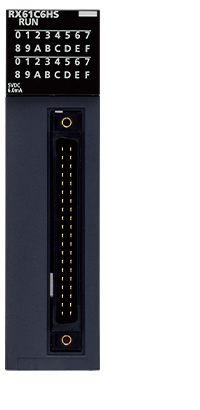

    RX61C6HS
    คอนเน็กเตอร์ 40 พิน

    32 points +/-

    Diagnostic functions 24 V DC

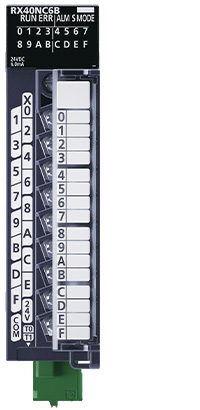

    RX40NC6B
    เทอร์มินัลบล็อกแบบสกรู

    16 points -

    Safety functions 24 V DC

    RX40NC6S-TS  ใหม่
    เทอร์มินัลบล็อกแบบสปริงแคลมป์

    Single wiring: 16
    points; Double
    wiring: 8 points     −

    AC input

    100 to 240 V AC

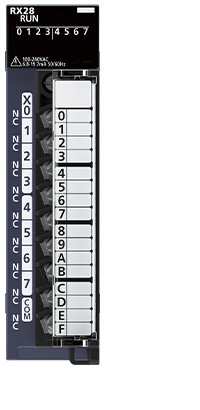

    RX28
    เทอร์มินัลบล็อกแบบสกรู

    8 points

    100 to 120 V ACV

    RX10-TS
    เทอร์มินัลบล็อกแบบสปริงแคลมป์

    16 points

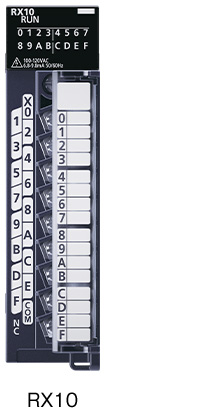

    RX10
    เทอร์มินัลบล็อกแบบสกรู

    16 points

    เอาต์พุต <sup>เอาต์พุตทรานซิสเตอร์ </sup>

    Sink type 12/24 V DC, 0.5 A/point

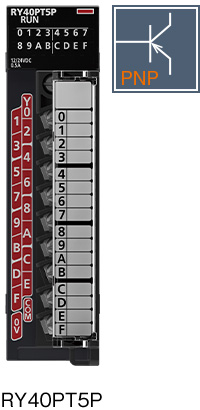

    RY40NT5P-TS
    เทอร์มินัลบล็อกแบบสปริงแคลมป์

    16 points

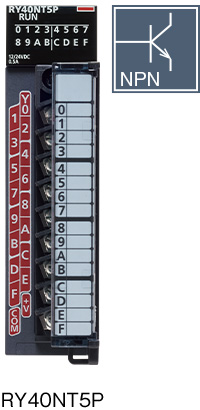

    RY40NT5P
    เทอร์มินัลบล็อกแบบสกรู

    16 points

    Sink type 12/24 V DC, 0.2 A/point

    RY41NT2P-TS
    เทอร์มินัลบล็อกแบบสปริงแคลมป์

    32 points

    RY41NT2P
    คอนเน็กเตอร์ 40 พิน

    32 points

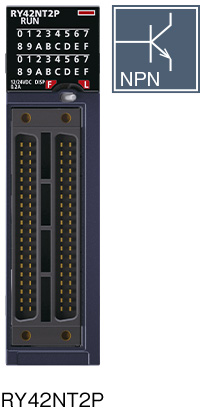

    RY42NT2P
    คอนเน็กเตอร์ 40 พิน (2x)

    64 points

    Source type 12/24 V DC, 0.5 A/point

    RY40PT5P-TS
    เทอร์มินัลบล็อกแบบสปริงแคลมป์

    16 points

    RY40PT5P
    เทอร์มินัลบล็อกแบบสกรู

    16 points

    Source type 12/24 V DC, 0.1 A/point

    RY41PT1P-TS
    เทอร์มินัลบล็อกแบบสปริงแคลมป์

    32 points

    RY41PT1P
    คอนเน็กเตอร์ 40 พิน

    32 points

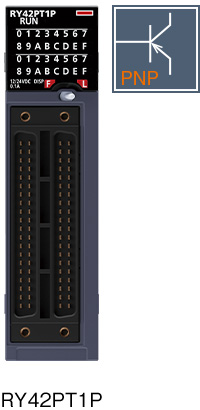

    RY42PT1P
    คอนเน็กเตอร์ 40 พิน (2x)

    64 points

    High-speed, sink type 5/12/24 V DC, 0.2 A/point

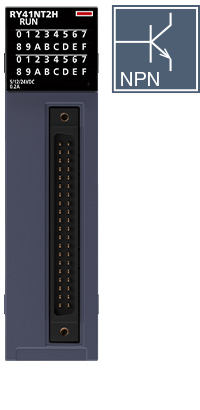

    RY41NT2H
    คอนเน็กเตอร์ 40 พิน

    32 points

    High-speed, source type 5/12/24 V DC, 0.2 A/point

    RY41PT2H
    คอนเน็กเตอร์ 40 พิน

    32 points

    Diagnostic functions, source type 24 V DC, 0.5 A/point

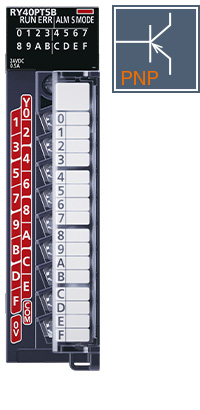

    RY40PT5B
    เทอร์มินัลบล็อกแบบสกรู

    16 points

    Safety functions, source type
    24 V DC, 2 A/point

    RY48PT20S-TS  ใหม่
    เทอร์มินัลบล็อกแบบสปริงแคลมป์

    Single wiring: 8 points
    Double wiring: 4 points

    Relay output

    24 V DC 2 A/point, 240 V AC 2 A/point

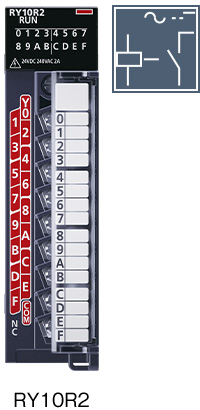

    RY18R2A
    เทอร์มินัลบล็อกแบบสกรู

    8 points

    RY10R2-TS
    เทอร์มินัลบล็อกแบบสปริงแคลมป์

    16 points

    RY10R2
    เทอร์มินัลบล็อกแบบสกรู

    16 points

    Triac output

    100 to 240 V AC, 0.6 A/point

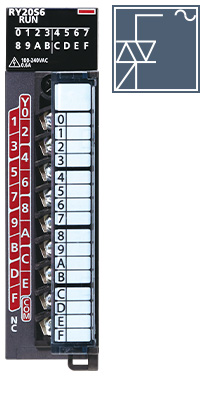

    RY20S6
    เทอร์มินัลบล็อกแบบสกรู

    16 points

    I/O combined <sup> DC input, transistor output </sup> <sup> +/- : บวก/ลบ
    common shared     </sup>

    24 V DC Sink type 12/24 V DC, 0.2 A/point

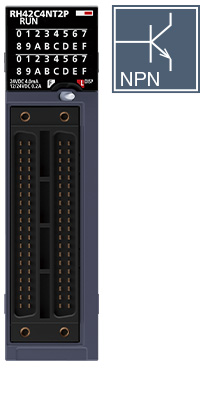

    RH42C4NT2P
    คอนเน็กเตอร์ 40 พิน (2x)

    32 points +/-
