    โมดูลเคาน์เตอร์ความเร็วสูง

    โมดูลเคาน์เตอร์ความเร็วสูงรองรับสูงสุด 200k pulse/s สำหรับอินพุต DC และสูงสุด 8M pulse/s สำหรับอินพุตแบบ differential นอกจากนี้ยังวัดปริมาณการเคลื่อนที่ได้เมื่อใช้ร่วมกับ rotary encoder, linear encoder, digital gage ฯลฯ และส่งสัญญาณเอาต์พุตเมื่อถึงตำแหน่งที่กำหนด

    สำหรับ open collector/voltage output

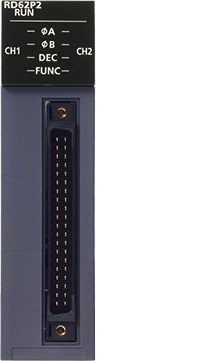

    RD62P2

    สูงสุด 200k pulse/s 2 ช่องสัญญาณ เอาต์พุต coincidence (sink)

    RD62P2E

    สูงสุด 200k pulse/s 2 ช่องสัญญาณ เอาต์พุต coincidence (source)

    สำหรับ line driver

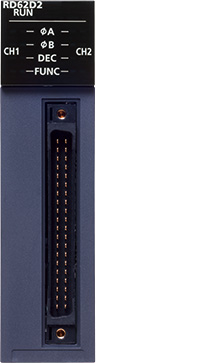

    RD62D2

    สูงสุด 8M pulse/s 2 ช่องสัญญาณ เอาต์พุต coincidence (sink)

    คุณสมบัติ <sup>การวัดพัลส์ความแม่นยำสูง </sup>

    • ความละเอียดการวัด 100 ns
    • การวัดความแม่นยำสูง
    • ฟังก์ชันวัดพัลส์ช่วยวัดรอบพัลส์ได้ เหมาะสำหรับงานที่ต้องตรวจจับความยาวและความเร็วของชิ้นงาน

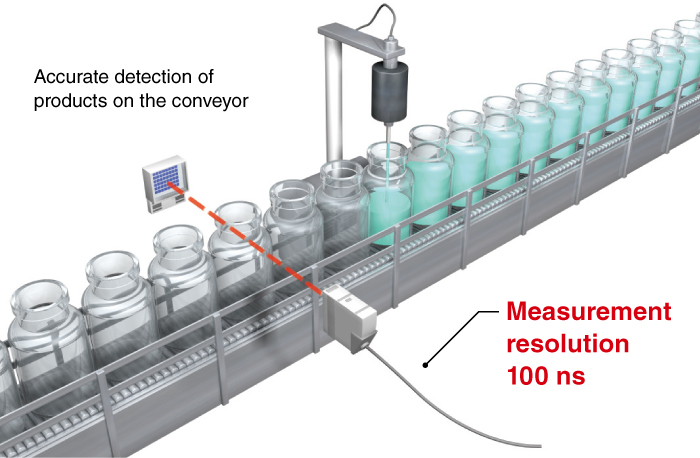

    • ในอุตสาหกรรมอาหารและเครื่องดื่ม สามารถวัดขนาดและความเร็วของขวดที่เคลื่อนบนสายพานได้ง่ายด้วย proximity sensors

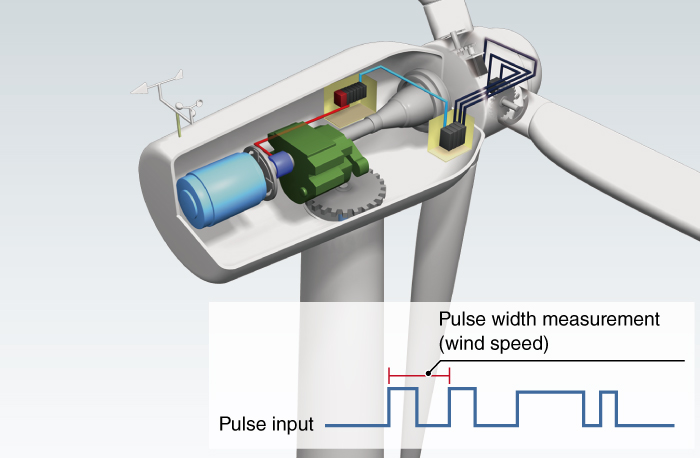

    • สามารถวัดความเร็วกังหันลมจากช่วงห่างของพัลส์ได้

    ทำงานราบรื่นด้วยเอาต์พุต PWM

    • สูงสุด 200 kHz
    • ความกว้างพัลส์ต่ำสุด 100 ns
    • ความถี่เอาต์พุต PWM รองรับได้สูงสุด 200 kHz โดยมีความกว้างพัลส์ต่ำสุด 100 ns (สัดส่วนต่อเวลา “on”) ในช่วง duty cycle ที่ต้องการ
    • สามารถเปลี่ยนค่าที่ตั้งไว้ระหว่างทำงานได้โดยไม่ต้องหยุดระบบ เช่น การควบคุมพัดลมระดับอุตสาหกรรม

    ข้อมูลจำเพาะ <sup>ข้อมูลจำเพาะของโมดูลเคาน์เตอร์ความเร็วสูง </sup>

    รายการ RD62P2 RD62P2E RD62D2
    จำนวนช่องสัญญาณ 2 2 2
    จำนวนสัญญาณอินพุต
    อินพุต 1 เฟส (1 เท่า/2 เท่า) ● ● ●
    อินพุต 2 เฟส (1 เท่า/2 เท่า/4 เท่า) ● ● ●
    อินพุต CW/CCW ● ● ●
    ระดับสัญญาณ (øA, øB) 2…5 mA ที่ 5/12/24 V DC 2…5 mA ที่ 5/12/24 V DC มาตรฐาน EIA RS-422-A
    ระดับ differential line driver
    เคาน์เตอร์
    ความเร็วการนับสูงสุด (pulse/s) 200k 200k 8M
    ช่วงการนับ 32-bit signed binary
    (-2147483648…2147483647)     		32-bit signed binary
    (-2147483648…2147483647)     		32-bit signed binary
    (-2147483648…2147483647)
    อินพุตภายนอก
    Preset, เริ่มฟังก์ชัน 7…10 mA ที่ 5/12/24 V DC 7…10 mA ที่ 5/12/24 V DC 7…10 mA ที่ 5/12/24 V DC
    ฟิลเตอร์ดิจิทัล (ms) 0, 0.1, 1, 10 0, 0.1, 1, 10 0, 0.1, 1, 10
    การวัดพัลส์
    ความละเอียด *1 (ns) 100 100 100
    จำนวนจุดต่อช่องสัญญาณ 1 1 1
    เอาต์พุตภายนอก
    เอาต์พุต coincidence (2 จุด/ช่องสัญญาณ) เอาต์พุตทรานซิสเตอร์ (sink),
    12/24 V DC, 0.5 A/point     		เอาต์พุตทรานซิสเตอร์ (source),
    12/24 V DC, 0.1 A/point     		เอาต์พุตทรานซิสเตอร์ (sink),
    12/24 V DC, 0.5 A/point
    เอาต์พุต PWM
    ช่วงความถี่เอาต์พุต (Hz) DC…200k DC…200k DC…200k
    อัตราส่วน duty หลายเท่าของ 0.1 µs หลายเท่าของ 0.1 µs หลายเท่าของ 0.1 µs
    จำนวนจุดเอาต์พุตต่อช่องสัญญาณ 2 2 2
    อินเทอร์เฟซภายนอก *2
    คอนเน็กเตอร์ 40 พิน ● ● ●
    • *1.การวัดพัลส์ทำได้ในช่วง 2000 ถึง 2147483647 (0.2 ms ถึงประมาณ 214 s)
    • *2.สำหรับตัวเลือกที่ใช้งานได้ โปรดดูคู่มือผลิตภัณฑ์ที่เกี่ยวข้อง
