Controllers MELSEC iQ-R Series คุณสมบัติผลิตภัณฑ์ -เครือข่าย-

MELSEC iQ-R Series

โมดูลเครือข่าย

ไลน์อัปโมดูลเครือข่ายตอบโจทย์ความต้องการใหม่ของเครือข่ายอุตสาหกรรม ทั้งการปรับระบบโดยรวมให้เหมาะสม การควบคุมความเร็วสูง การจัดการข้อมูลความจุสูง การเดินสายที่ยืดหยุ่น และการตั้งค่า/บำรุงรักษาที่ง่ายขึ้นซึ่งจำเป็นต่อการผลิต

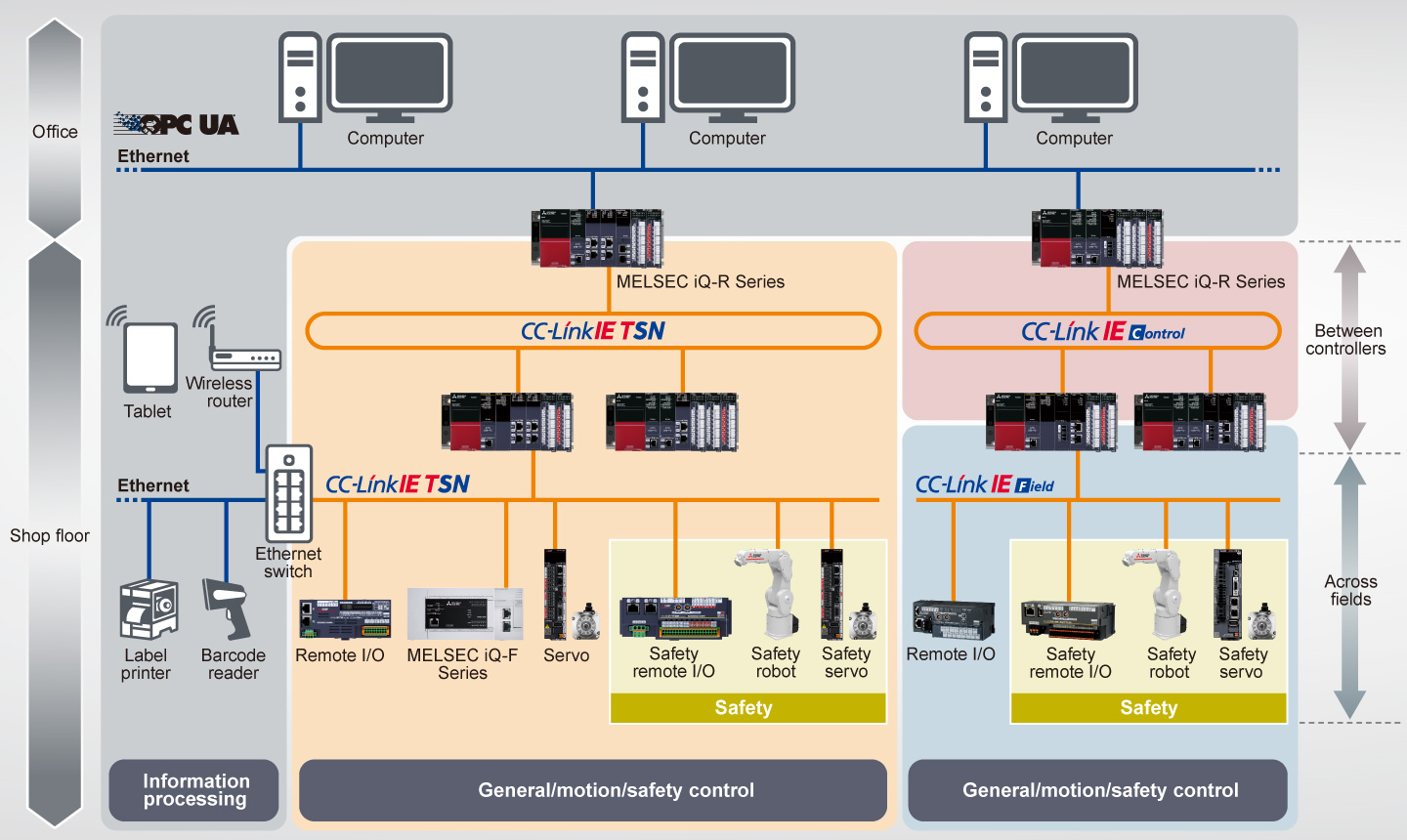

เครือข่ายแบบเปิดที่รวมระบบทั่วทั้งองค์กรการผลิต

รวมการสื่อสารข้อมูลของระบบ IT และการสื่อสารควบคุมแบบเรียลไทม์ไว้บนเครือข่ายเดียวกัน
ซิงโครไนซ์เวลาได้อย่างแม่นยำสูงภายใน ±1 µs ระหว่างสถานีที่เชื่อมต่อ ช่วยวิเคราะห์ข้อมูลตามลำดับเวลาได้อย่างแม่นยำเมื่อเกิดข้อผิดพลาด
รองรับการควบคุมการเคลื่อนที่ความแม่นยำสูงด้วยรอบการสื่อสารต่ำสุดเพียง 31.25 µs ^*1

*1.ค่านี้ได้เมื่อใช้โหมดทำงานเร็วของโมดูลการเคลื่อนที่ (RD78GH) สำหรับรายละเอียด โปรดดู MELSEC iQ-R Motion Module User's Manual (Application) (IB-0300411ENG)

เครือข่ายควบคุมแบบกระจายสำหรับคอนโทรลเลอร์ที่เร็ว ความจุสูง และเชื่อถือได้สูง

รองรับแบนด์วิดท์ข้อมูลขนาดใหญ่ 128K word (จำนวน link points สูงสุด) และการสื่อสารความเร็วสูง 1 Gbps
ฟังก์ชันหลากหลาย เช่น เครือข่ายออปติคัลแบบ dual-loop และแหล่งจ่ายไฟภายนอก ช่วยสร้างระบบควบคุมแบบกระจายที่เชื่อถือได้สูง

เครือข่ายภาคสนามที่ให้การเดินสายยืดหยุ่นสูง

รองรับการควบคุมความปลอดภัย การควบคุมการเคลื่อนที่ การสื่อสารระหว่างคอนโทรลเลอร์หลายตัว และการควบคุม I/O
รองรับโทโพโลยีการเดินสายที่ยืดหยุ่นตามเลย์เอาต์ของสายการผลิต อุปกรณ์ และดีไวซ์

คุณสมบัติเครือข่าย

เลือกเครือข่ายที่เหมาะสมที่สุดสำหรับแต่ละการใช้งานได้ ^*2

รายการ
สายสื่อสาร			สาย Ethernet	สาย Ethernet	สาย ใยแก้วนำแสง	สาย Ethernet
การใช้งานหลัก	ระหว่างคอนโทรลเลอร์		●	●		●
	ระหว่างฟิลด์	การควบคุม ทั่วไป	●	-		●
		การควบคุม การเคลื่อนที่	●	-		●
		การควบคุม ความปลอดภัย	●	-		●
ความเร็วการส่งข้อมูล			1 Gbps/100 Mbps	1 Gbps		1 Gbps
จำนวนสถานีที่เชื่อมต่อได้สูงสุด			121 ^*3	120		121 ^*3
การสื่อสาร TCP/IP แบบผสม			●	-		-
จำนวน link points สูงสุด ต่อเครือข่าย	อินพุตระยะไกล (RX), รีโมตเอาต์พุต (RY)		16384 points, 2 KB	-		16384 points, 2 KB
	รีโมตรีจิสเตอร์ (RWw, RWr)		8192 points, 16 KB	-		8192 points, 16 KB
	รีเลย์ลิงก์ (LB)		32768 points, 4 KB สำหรับจุดขยาย: 131072 points, 16 KB	32768 points, 4 KB สำหรับจุดขยาย: 65536 points, 8 KB		-
	รีจิสเตอร์ลิงก์ (LW)		16384 points, 32 KB สำหรับจุดขยาย: 524288 points, 1024 KB	131072 points, 256 KB สำหรับจุดขยาย: 262144 points, 512 KB		-
	ลิงก์อินพุต (LX), ลิงก์เอาต์พุต (LY)		-	8192 points, 1 KB		-
ระยะห่างสูงสุดระหว่างสถานี			100 m	100 m	550 m	100 m
โทโพโลยีเครือข่าย /ระยะสายรวม	: สายการผลิต		12000 m	11900 m	-	12000 m
	: วงแหวน		12100 m	12000 m	66000 m	12100 m
	: ดาว		ขึ้นอยู่กับ โครงสร้างระบบ	ขึ้นอยู่กับ โครงสร้างระบบ	-	ขึ้นอยู่กับ โครงสร้างระบบ
	: ผสมไลน์และดาว		ขึ้นอยู่กับ โครงสร้างระบบ	ขึ้นอยู่กับ โครงสร้างระบบ	-	ขึ้นอยู่กับ โครงสร้างระบบ
