โครงสร้างระบบพื้นฐาน

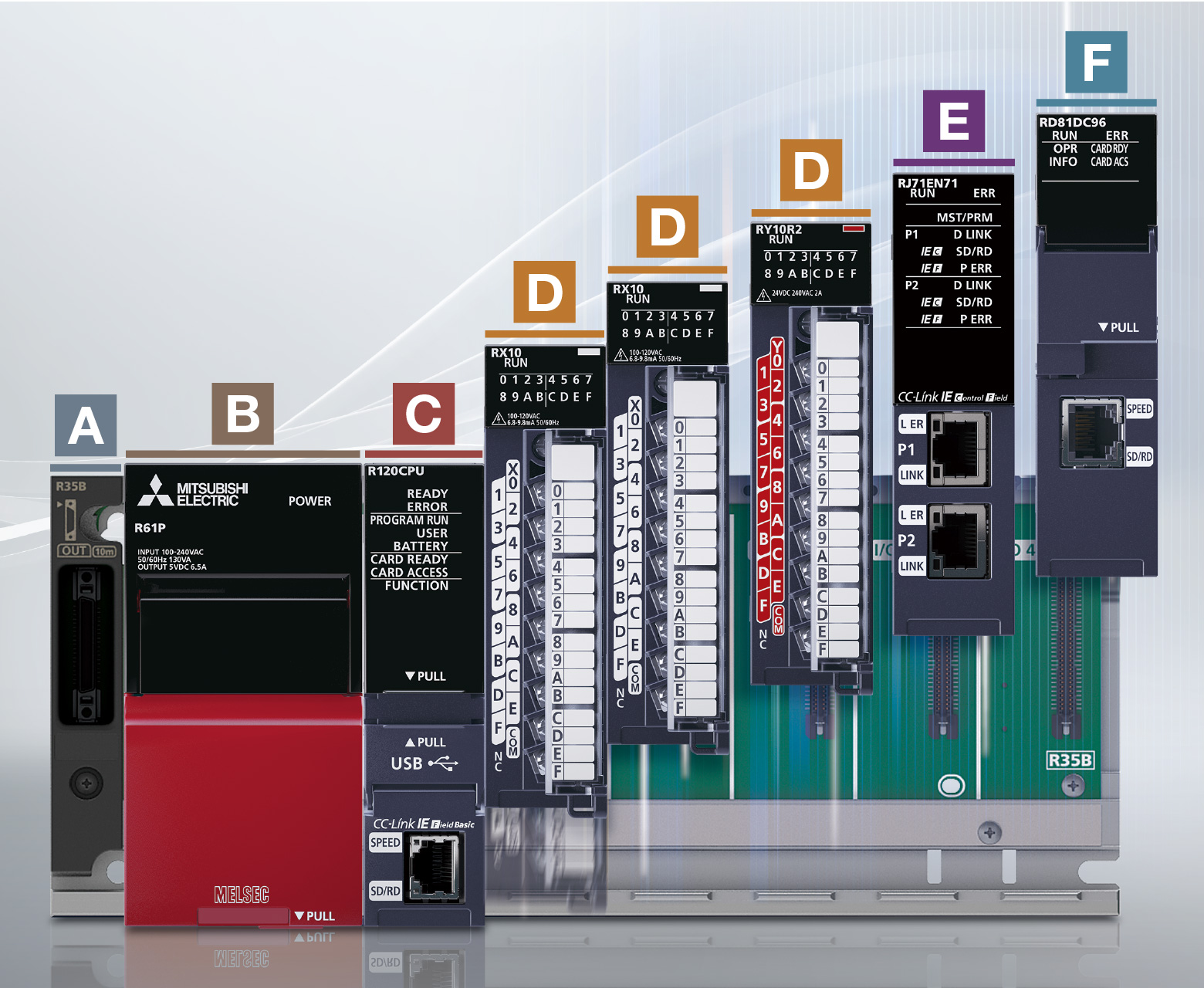

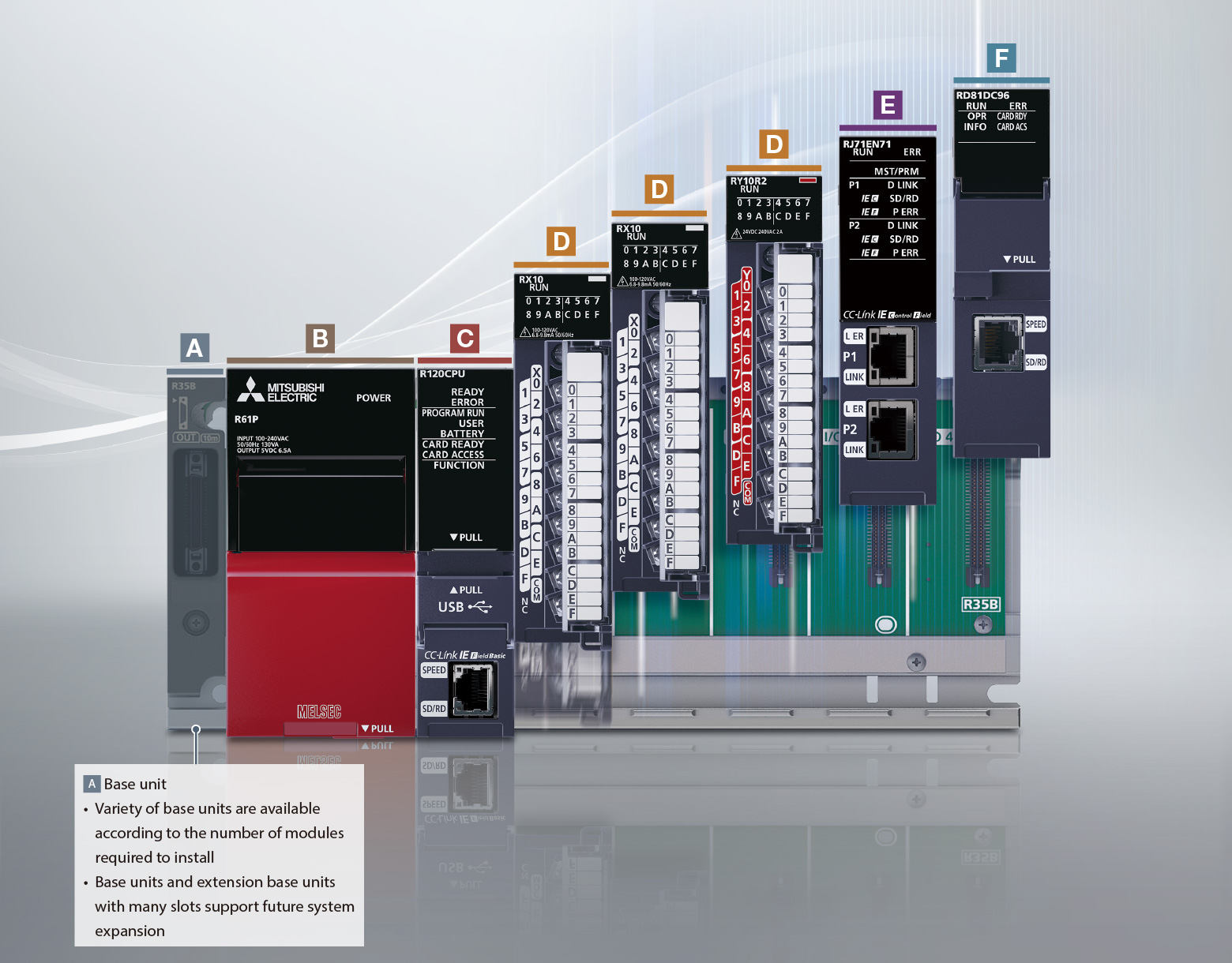

- ABase unit
- มี base units ให้เลือกหลากหลายตามจำนวนโมดูลที่ต้องติดตั้ง
- Base units และ extension base units ที่มีหลายสล็อตรองรับการขยายระบบในอนาคต

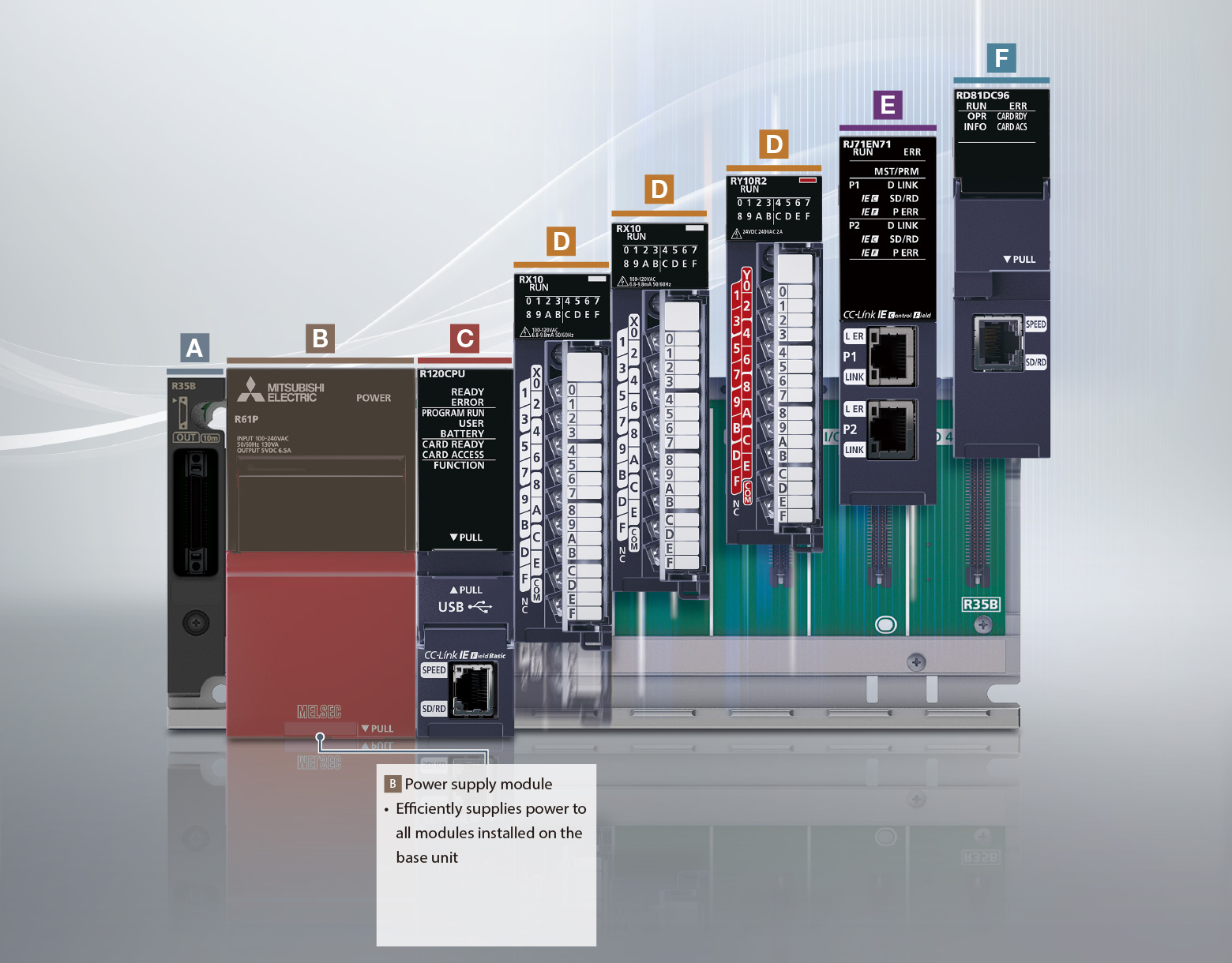

- Bโมดูลจ่ายไฟ
- จ่ายไฟให้ทุกโมดูลที่ติดตั้งบน base unit ได้อย่างมีประสิทธิภาพ

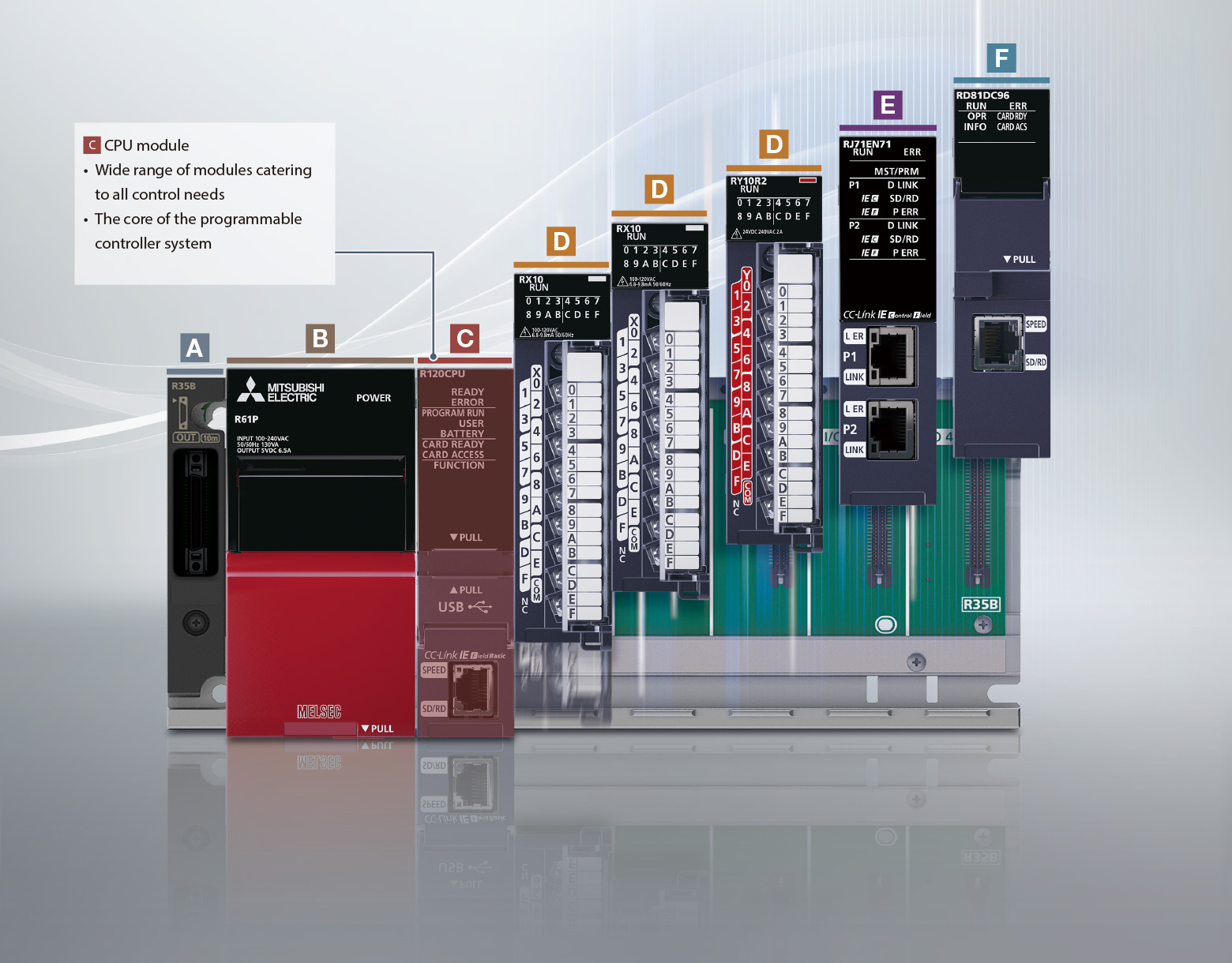

- Cโมดูล CPU
- มีโมดูลหลากหลายที่รองรับความต้องการควบคุมทุกประเภท
- เป็นหัวใจของระบบคอนโทรลเลอร์แบบโปรแกรมได้

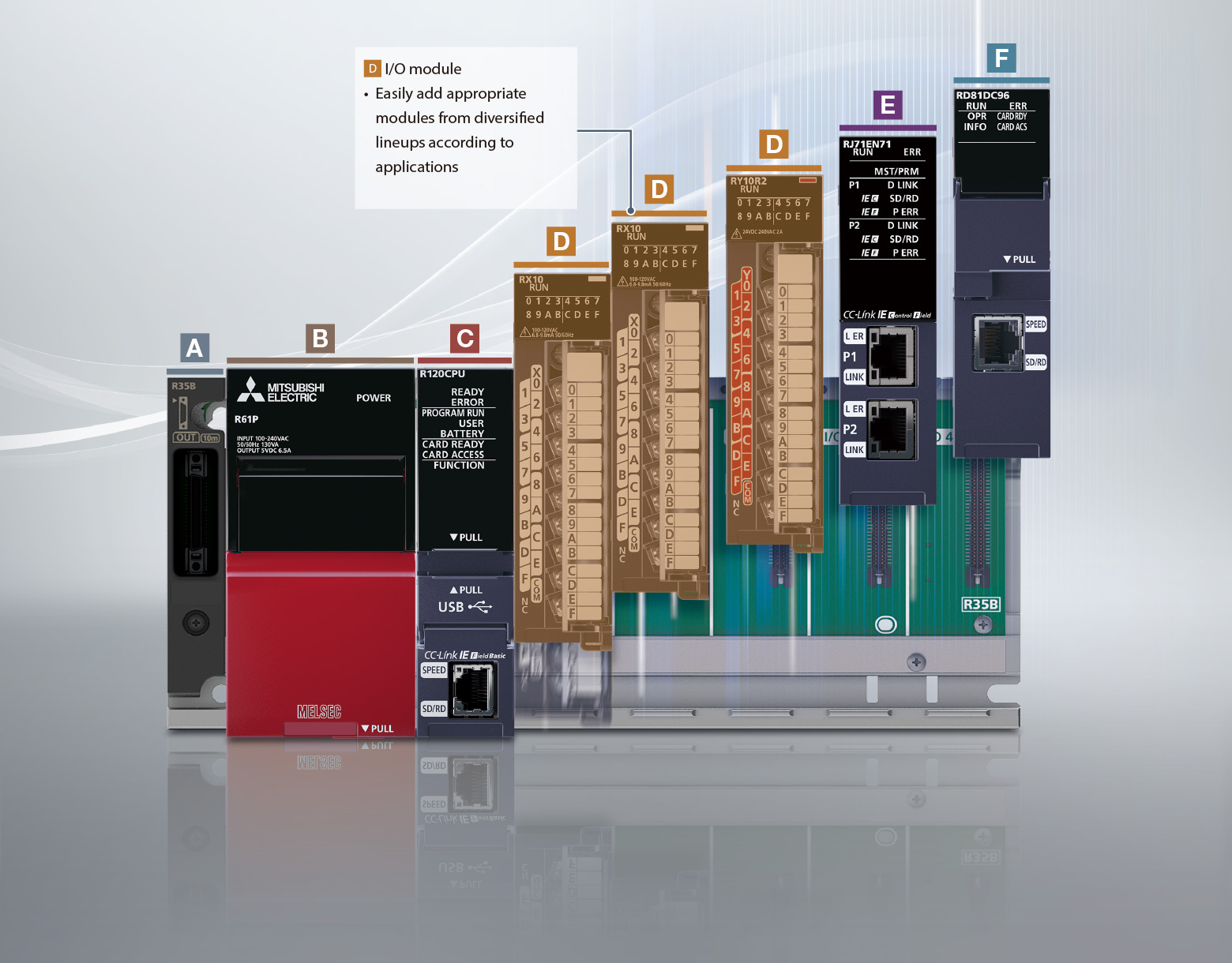

- Dโมดูล I/O
- เพิ่มโมดูลที่เหมาะสมจากไลน์อัปหลากหลายได้ง่ายตามการใช้งาน

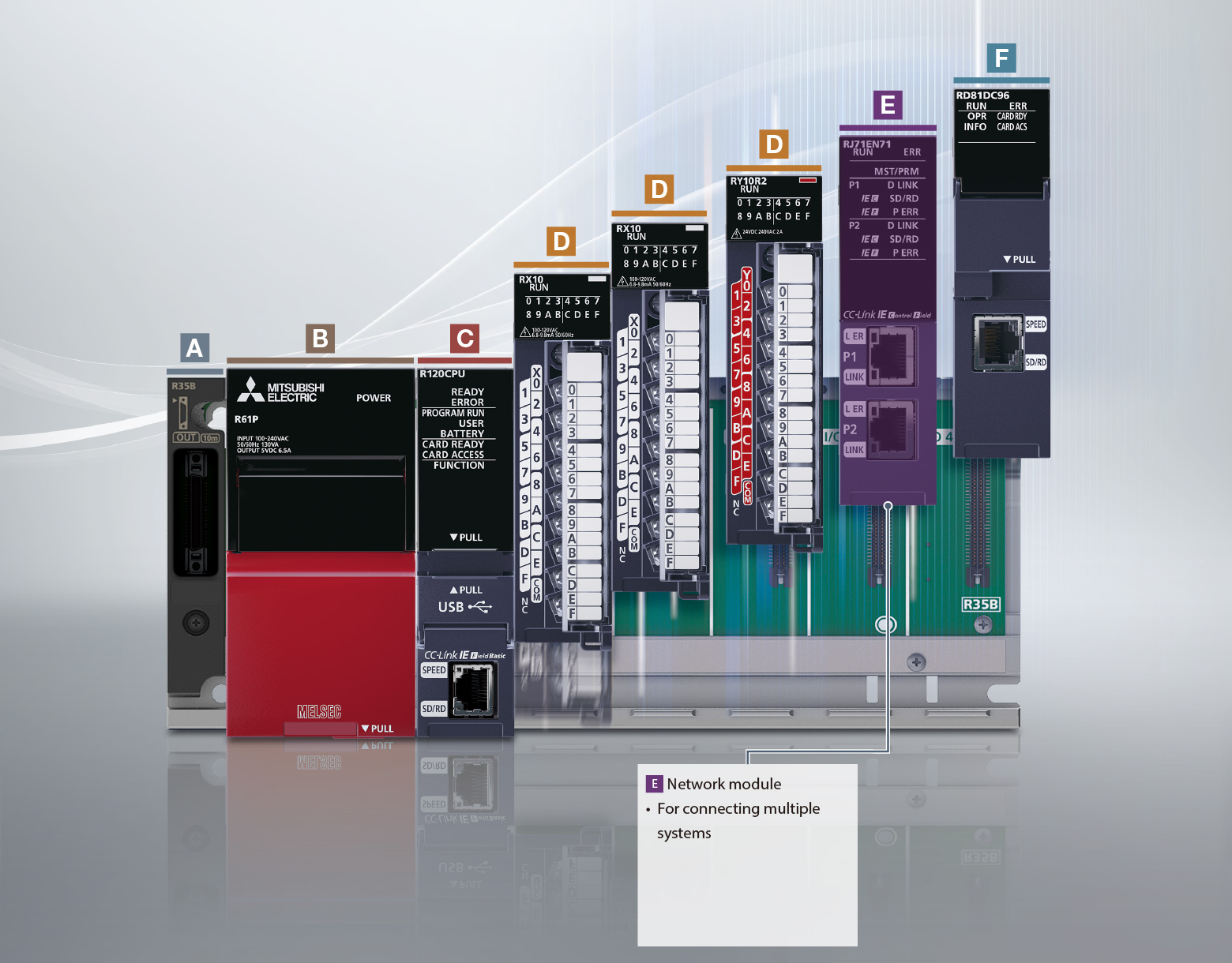

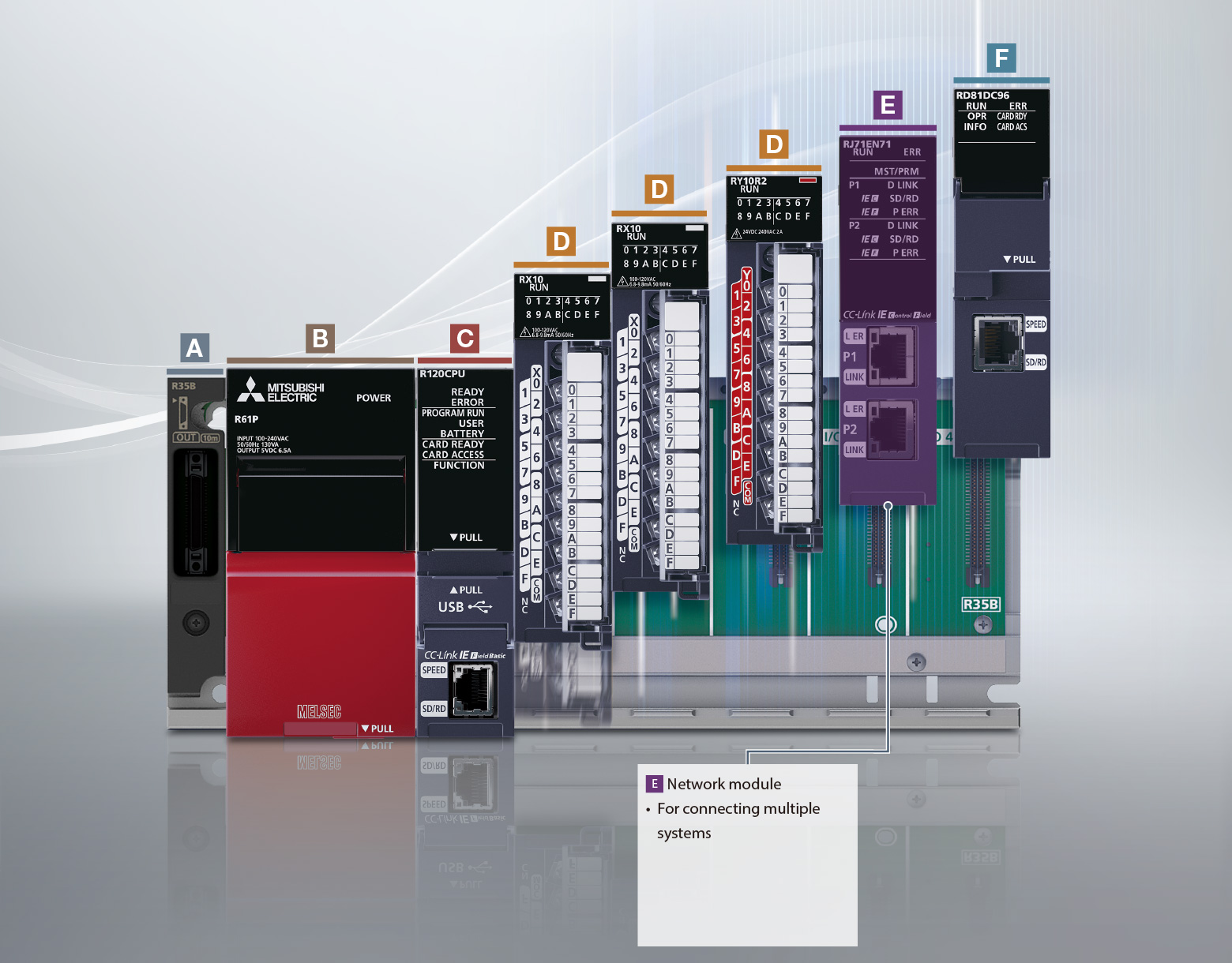

- Eโมดูลเครือข่าย
- สำหรับเชื่อมต่อหลายระบบ

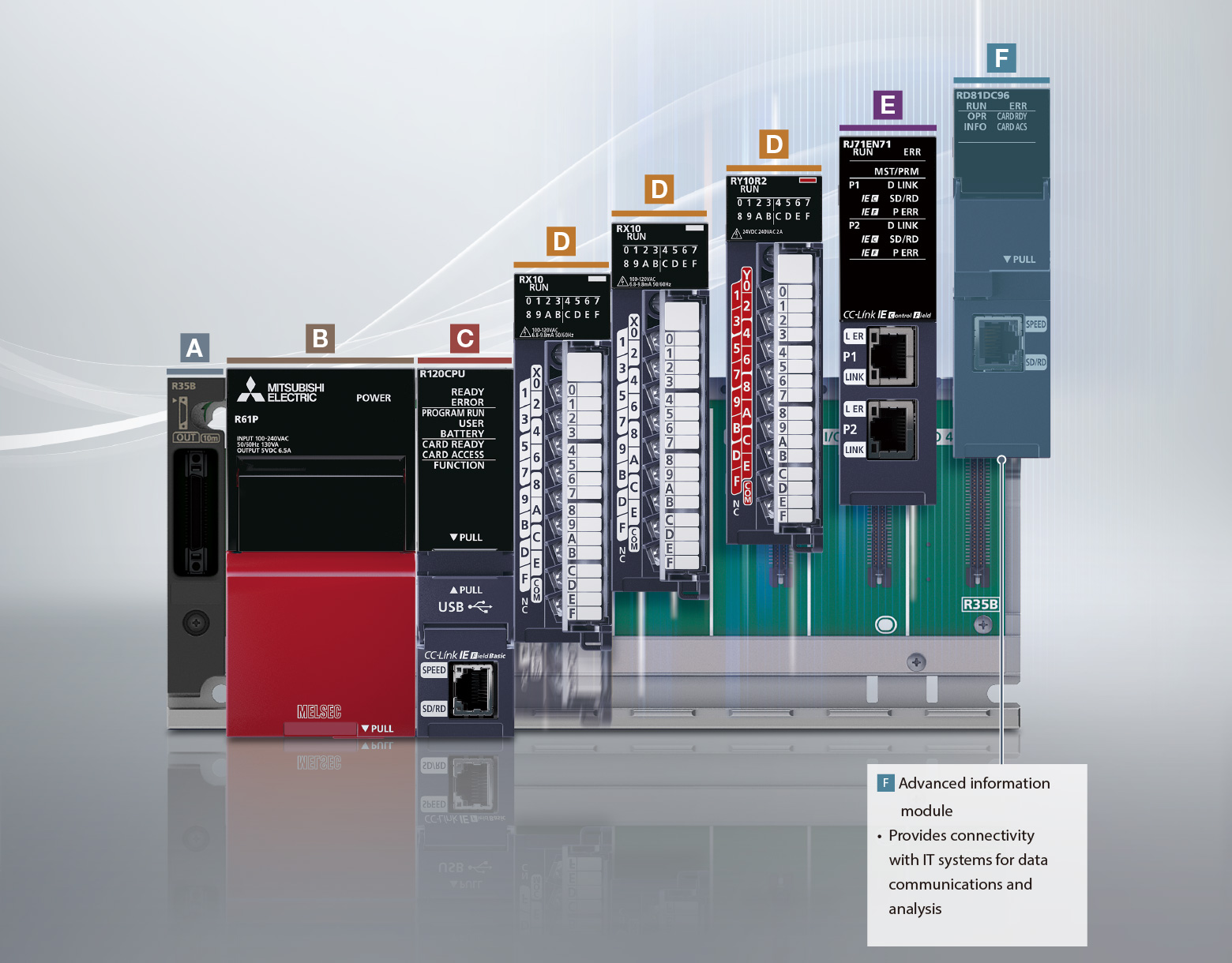

- Fโมดูลข้อมูลขั้นสูง
- เชื่อมต่อกับระบบ IT เพื่อสื่อสารและวิเคราะห์ข้อมูล

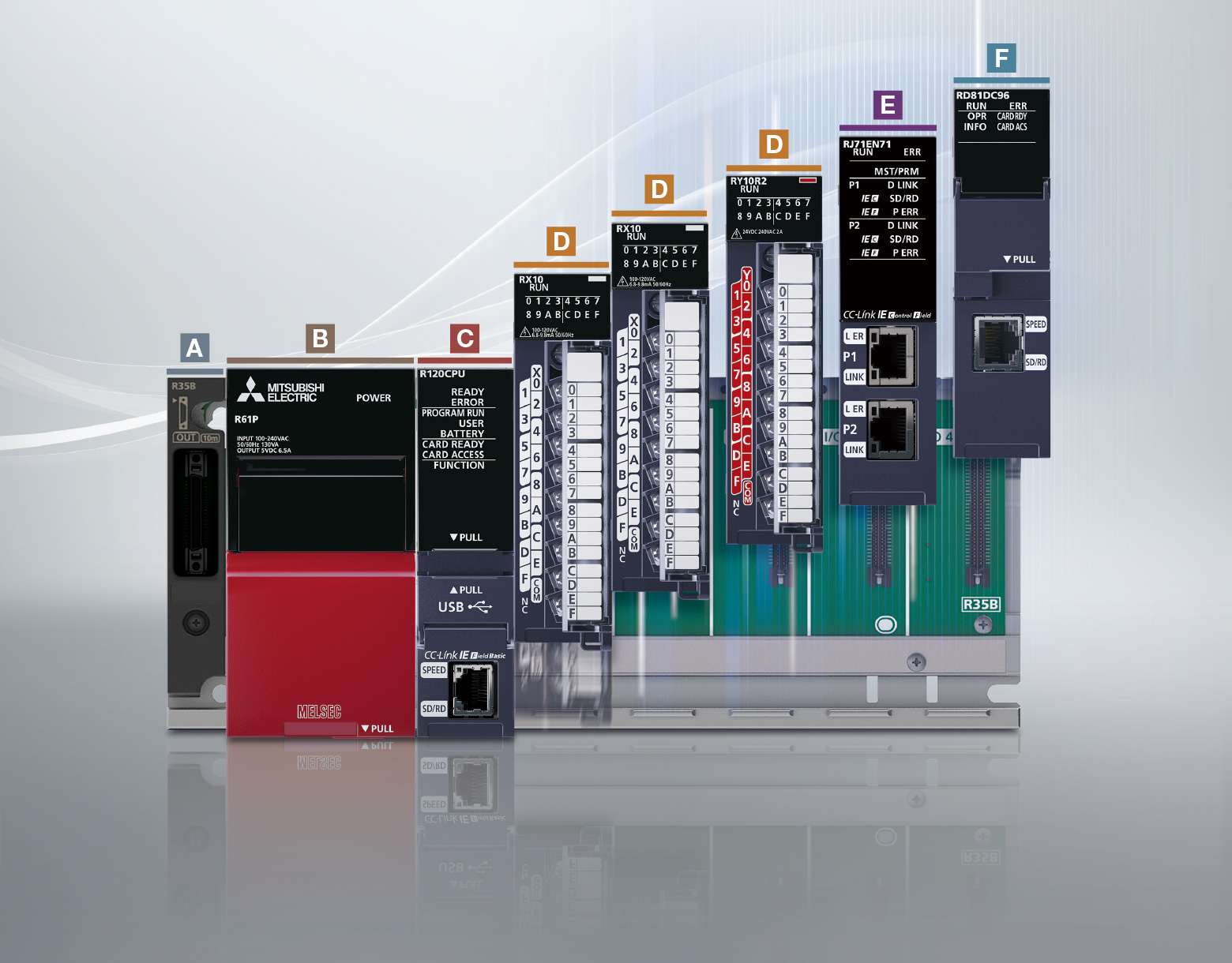

MELSEC iQ-R Series เป็นระบบควบคุมแบบโมดูลาร์ที่ประกอบด้วยโมดูลหลากหลายชนิด โดยแต่ละโมดูลมีหน้าที่เฉพาะในระบบ ทำให้เลือกโมดูลที่เหมาะสมตามการใช้งานได้
การออกแบบแบบโมดูลาร์ช่วยให้เปลี่ยนโมดูลที่ชำรุดเมื่อเกิดข้อผิดพลาดได้ง่าย และเพิ่มโมดูลที่จำเป็นสำหรับการขยายระบบได้สะดวก
โมดูลจ่ายไฟ
| รายการ | โมดูลจ่ายไฟ | โมดูลจ่ายไฟ ชนิดบาง |
โมดูลจ่ายไฟ Redundant | ||||||
|---|---|---|---|---|---|---|---|---|---|
| R61P | R62P | R63P | R64P | R69P | R61SP | R63RP | R64RP | R69RP | |
| แรงดันไฟฟ้า อินพุต |
100…240 V AC (85… 264 V AC) |
100…240 V AC (85… 264 V AC) |
24 V DC (15.6… 31.2 V DC) |
100…240 V AC (85… 264 V AC) |
24 V DC (19.2… 31.2 V DC) |
100…240 V AC (85… 264 V AC) |
24 V DC (15.6… 31.2 V DC) |
100…240 V AC (85… 264 V AC) |
24 V DC (19.2… 31.2 V DC) |
| ความถี่อินพุต | 50/60 Hz ±5% |
50/60 Hz ±5% |
- | 50/60 Hz ±5% |
- | 50/60 Hz ±5% | - | 50/60 Hz ±5% | - |
| กำลังปรากฏ อินพุตสูงสุด (VA) |
130 | 120 | - | 160 | - | 45 | - | 160 | - |
| กำลังไฟอินพุตสูงสุด (W) | - | - | 50 | - | 65 | - | 50 | - | 65 |
| กระแสเอาต์พุตพิกัด (5 V DC, A) |
6.5 | 3.5 | 6.5 | 9 | 9 | 2.5 | 6.5 | 9 | 9 |
| กระแสเอาต์พุตพิกัด (24 V DC, A) |
- | 0.6 | - | - | - | - | - | - | - |
Base units
| รายการ | เบสยูนิตหลัก | Main base unit ชนิดบาง | Main base unit สำหรับจ่ายไฟ แบบ Redundant |
Main base unit ช่วงอุณหภูมิขยาย *1 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| R33B | R35B | R38B | R312B | R32SB | R33SB | R35SB | R310RB | R310B-HT | R38RB-HT | |
| จำนวนโมดูล I/O ที่ติดตั้ง | 3 | 5 | 8 | 12 | 2 | 3 | 5 | 10 | 10 | 8 |
| ชนิดอะแดปเตอร์ติดตั้งราง DIN | R6DIN1 | R6DIN1 | R6DIN1 | R6DIN1 | R6DIN1 | R6DIN1 | R6DIN1 | R6DIN1 | R6DIN1 | R6DIN1 |
| ขนาดภายนอก (H × W × D, mm) | 101 × 189 × 32.5 |
101 × 245 × 32.5 |
101 × 328 × 32.5 |
101 × 439 × 32.5 |
101 × 114 × 32.5 |
101 × 142 × 32.5 |
101 × 198.5 × 32.5 |
101 × 439 × 32.5 |
101 × 439 × 32.5 |
101 × 439 × 32.5 |
Extension base units
| รายการ | Extension base unit (มาตรฐาน) | Extension base unit ช่วงอุณหภูมิขยาย *1 | ||||||
|---|---|---|---|---|---|---|---|---|
| R65B | R68B | R612B | R610RB | R68WRB | R610B-HT | R68RB-HT | R66WRB-HT | |
| จำนวนโมดูล I/O ที่ติดตั้ง | 5 | 8 | 12 | 10 | 8 | 10 | 8 | 6 |
| โมดูลที่ใช้ได้ | โมดูล MELSEC iQ-R Series | |||||||
| ชนิดอะแดปเตอร์ติดตั้งราง DIN | R6DIN1 | R6DIN1 | R6DIN1 | R6DIN1 | R6DIN1 | R6DIN1 | R6DIN1 | R6DIN1 |
| ขนาดภายนอก (H × W × D, mm) | 101 × 245 × 32.5 |
101 × 328 × 32.5 |
101 × 439 × 32.5 |
101 × 439 × 32.5 |
101 × 439 × 32.5 |
101 × 439 × 32.5 |
101 × 439 × 32.5 |
101 × 439 × 32.5 |

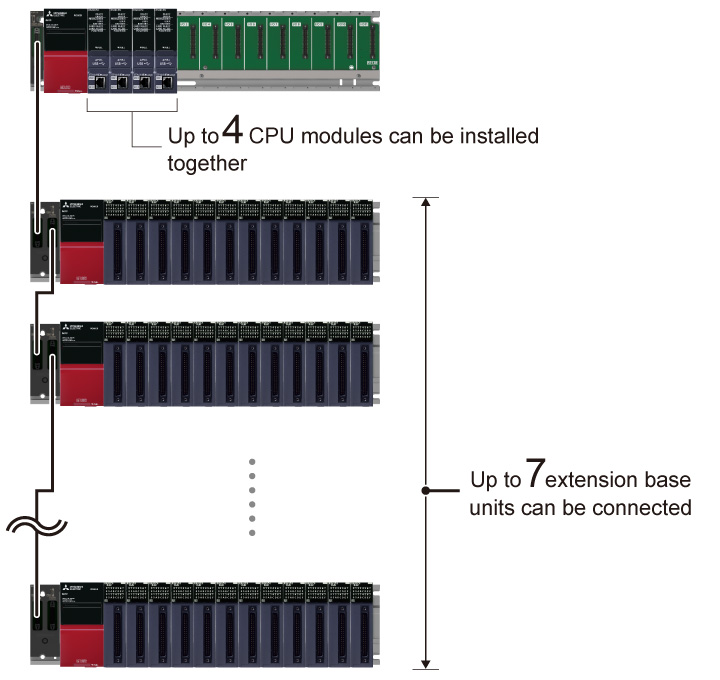

RQ extension base units
| รายการ | RQ extension base unit | ||
|---|---|---|---|
| RQ65B | RQ68B | RQ612B | |
| จำนวนโมดูล I/O ที่ติดตั้ง | 5 | 8 | 12 |
| โมดูลที่ใช้ได้ | โมดูล MELSEC-Q Series | ||
| ชนิดอะแดปเตอร์ติดตั้งราง DIN | Q6DIN2 | Q6DIN1 | Q6DIN1 |
| ขนาดภายนอก (H × W × D, mm) | 98 × 245 × 44.1 | 98 × 328 × 44.1 | 98 × 439 × 44.1 |
สายเคเบิลขยาย
| รายการ | RC06B | RC12B | RC30B | RC50B | RC100B |
|---|---|---|---|---|---|
| ความยาวสาย *2 (m) | 0.6 | 1.2 | 3.0 | 5.0 | 10.0 |
- *1.ทำให้โมดูลมาตรฐานของ MELSEC iQ-R Series รองรับช่วงอุณหภูมิแวดล้อมในการทำงานที่ขยายเป็น 0 ถึง 60°C
- *2.ระยะสายรวม 20 m และ 13.2 m เมื่อใช้ extension base RQ
