Controllers MELSEC iQ-R Series คุณสมบัติผลิตภัณฑ์ -การวัดพลังงาน-

โมดูลวัดพลังงาน

โมดูลวัดพลังงานสามารถประมวลผลข้อมูลที่วัดได้ด้วยรอบรีเฟรช 10 ms เหมาะสำหรับการประหยัดพลังงานและการบำรุงรักษาเชิงคาดการณ์ในหน้างานการผลิต

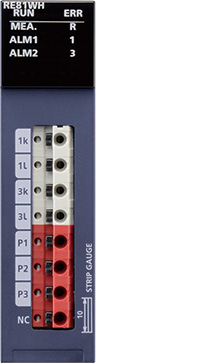

RE81WH

คุณสมบัติ ^{วัดพลังงานได้ละเอียดสูงด้วยการตั้งค่าและติดตั้งอย่างง่าย}

• ติดตั้งและตั้งค่าง่าย
• วัดได้ละเอียดสูง

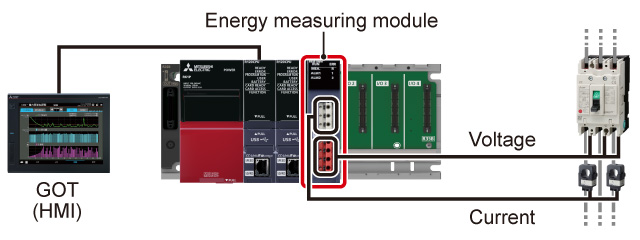

• เมื่อติดตั้งโมดูลโดยตรงในสล็อตว่างของ base unit จะเพิ่มฟังก์ชันวัดค่าได้โดยไม่ต้องเปลี่ยนเลย์เอาต์ในตู้ควบคุม
• ติดตั้งได้ง่ายด้วยซอฟต์แวร์วิศวกรรม GX Works3 โดยไม่ต้องพัฒนาโปรแกรม

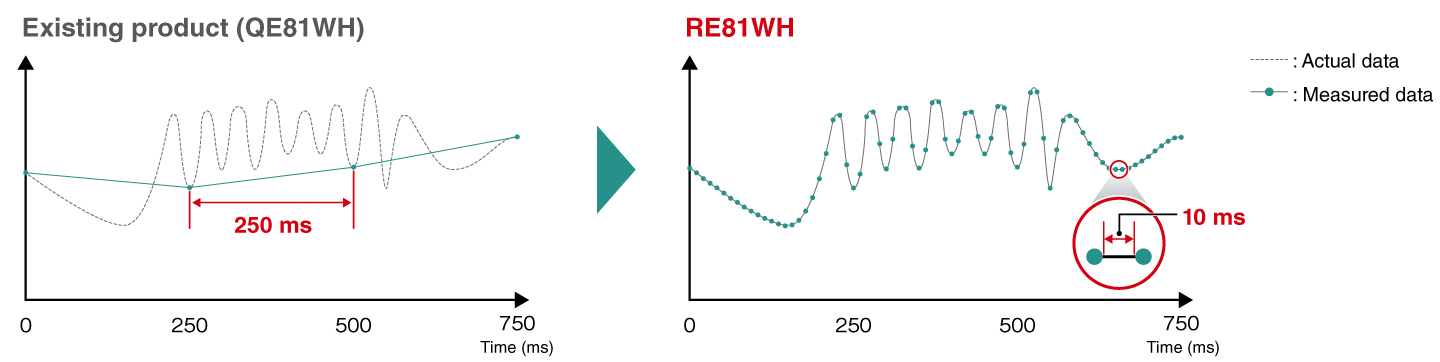

• วัดพลังงานได้ละเอียดสูงด้วยรอบรีเฟรช 10 ms เหมาะสำหรับอุปกรณ์การผลิตในอุตสาหกรรมเครื่องดื่มและเซมิคอนดักเตอร์

แสดงภาพการปล่อย CO ₂ และข้อมูลอื่น ๆ ร่วมกับ e-F@ctory starter package

• การจัดการการปล่อย CO ₂
• การแสดงภาพ

• ตรวจสอบการปล่อย CO ₂, การใช้พลังงานจำเพาะ, ปริมาณการผลิต และพลังงานไฟฟ้าได้ง่ายด้วยโปรเจกต์ตัวอย่างฟรีสำหรับคอนโทรลเลอร์แบบโปรแกรมได้และ GOT (HMI)
• การปล่อย CO ₂ จะแสดงบน GOT (HMI) ทำให้มอนิเตอร์แบบเรียลไทม์ในหน้างานการผลิตได้ และช่วยสร้างความตระหนักในการลดการปล่อย CO ₂ ในการผลิต
• บันทึกข้อมูลพลังงานไฟฟ้าและปริมาณการผลิตไว้สำหรับวิเคราะห์การสูญเสียพลังงานตามสายการผลิตและกระบวนการของอุปกรณ์

ข้อมูลจำเพาะ ^{ข้อมูลจำเพาะของโมดูลวัดพลังงาน}

• *1.เป็นค่าเมื่อใช้เซนเซอร์กระแสชนิดแยกเฉพาะทาง แต่ละค่าหมายถึงค่ากระแสปฐมภูมิของเซนเซอร์กระแส
• *2.เป็นค่าเมื่อใช้เซนเซอร์กระแส 5 A เฉพาะทาง เซนเซอร์กระแส 5 A ใช้กับโครงสร้างสองขั้นร่วมกับ current transformer (CT) โดยตั้งค่ากระแสปฐมภูมิได้สูงสุด 6000 A
• *3.ตั้งค่าได้สูงสุด 6600 V เมื่อใช้ร่วมกับ voltage transformer (VT)
• *4.ตั้งค่าได้ทีละ 10 ms
