CPU Performance
|
FX5U/FX5UC |
โมดูล CPU FX5U/FX5UC มี CPU ที่ประมวลผลได้รวดเร็ว ด้วยความเร็ว instruction (LD instruction) 34 ns *2
นอกจากนี้ CPU ยังรองรับการรันโปรแกรมแบบ structured โปรแกรมหลายชุด ภาษา ST และ FB เป็นต้น
-
*1รองรับโดย FX5U/FX5UC Ver. 1.100 ขึ้นไป และ serial number 17X**** (serial number 178**** (สำหรับ FX5UC-32MT/DS-TS และ FX5UC-32MT/DSS-TS) ขึ้นไป)
มีข้อจำกัดการทำงานบางอย่างเมื่อเลือก 128 k steps สำหรับรายละเอียด โปรดดูคู่มือ
-
*2เมื่อ capacity โปรแกรมเป็น 64 k steps
|
| FX5UJ |
โมดูล CPU FX5UJ มีความเร็วเพิ่มขึ้นเป็นสองเท่าเมื่อเทียบกับ FX3U
ยังแสดงสมรรถนะที่ยอดเยี่ยมเมื่อใช้โมดูลฟังก์ชัน intelligent ที่มีข้อมูลการสื่อสารจำนวนมาก
|
| FX5S |
โมดูล CPU FX5S มาพร้อม USB (Mini-B) connector ในตัวและ Ethernet port ในตัวเป็นมาตรฐาน
โมดูลนี้มีขนาดกะทัดรัดและรวมสมรรถนะพื้นฐานระดับสูง เช่น ฟังก์ชัน positioning และ IoT รวมถึงความสะดวกในการใช้งาน ช่วยให้การกำหนดค่าระบบของผู้ใช้เป็นเรื่องง่าย
|
|

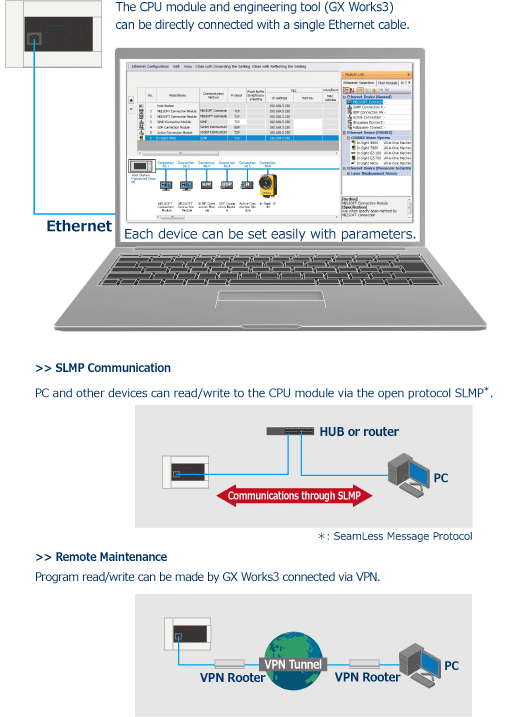

Built-in Ethernet Port
|
Ethernet communication port รองรับการสื่อสารได้สูงสุด 8 connections บนเครือข่าย และรองรับการเชื่อมต่อหลายรายการกับ PC และอุปกรณ์อื่น ๆ นอกจากนี้ยังรองรับการสื่อสาร SLMP กับอุปกรณ์ระดับบนได้อย่างไร้รอยต่อ
|
|

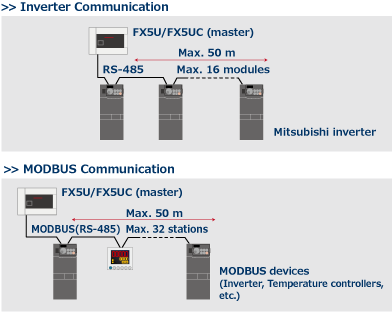

Built-in RS-485 port
(ฟังก์ชัน MODBUS ®)
FX5U/FX5UC
|
เชื่อมต่ออุปกรณ์ serial ที่อยู่ห่างออกไปสูงสุด 50 ม. ด้วย RS-485 port ในตัว สามารถควบคุม Inverter ของ Mitsubishi ได้สูงสุด 16 ตัวด้วยคำสั่งการสื่อสาร Inverter เฉพาะ 6 คำสั่ง
รองรับ MODBUS และสามารถเชื่อมต่ออุปกรณ์ MODBUS ได้สูงสุด 32 อุปกรณ์ เช่น PLC เซนเซอร์ และ temperature controller
|
Built-in Analog
Input/Output
(พร้อม alarm output)
FX5U
|
FX5U มี analog input 12 บิต 2 ch และ analog output 1 ch ในตัว
ด้วยการตั้งค่า parameter ไม่จำเป็นต้องเขียนโปรแกรม
การเลื่อนค่า scaling และ alarm output ก็ตั้งค่าได้ง่ายด้วย parameter
หมายเหตุ :เฉพาะ FX5U Built-in Analog Input/Output เท่านั้น
ตัวอย่างการควบคุม Inverter
ด้วย analog output
|
Built-in USB (Mini-B) connector
FX5UJ/FX5S
|
เป็น interface สำหรับการเขียนโปรแกรมอีกช่องทางหนึ่งนอกเหนือจาก Ethernet port USB (Mini-B) Connector ที่ติดตั้งมาเป็นมาตรฐานช่วยให้เชื่อมต่อกับ GX Works3 ได้ง่ายขึ้น
|
Built-in SD Memory Card Slot
*1
|
ตัวอย่างการผลิตอุปกรณ์จำนวนมากโดยใช้ SD Memory Card
SD Memory Card slot ในตัวช่วยให้อัปเดตโปรแกรมและผลิตอุปกรณ์จำนวนมากได้สะดวก
บันทึกข้อมูลลงใน SD Memory Card เพื่อวิเคราะห์สถานะระบบและสถานะการผลิต เป็นต้น
-
*1FX5S ต้องใช้ FX5-SDCD แยกต่างหาก
|
|
Security
|
MELSEC iQ-F มีฟังก์ชัน security ขั้นสูง (file password, remote password, security key) เพื่อป้องกันการขโมยข้อมูลและการดำเนินการที่ผิดกฎหมายจากบุคคลที่ไม่ได้รับอนุญาต
ตัวอย่างฟังก์ชัน security key
|
High-speed System
Bus Communication
|
การสื่อสาร system bus ความเร็วสูงที่ 1.5 K words/ms (เร็วกว่า FX3U ประมาณ 150 เท่า) เมื่อใช้ร่วมกับ CPU ความเร็วสูง ทำให้ MELSEC iQ-F แสดงสมรรถนะสูงสุดได้แม้เมื่อใช้โมดูลฟังก์ชัน intelligent ที่มีการสื่อสารข้อมูลหนัก
|
|
RUN/STOP/RESET Switch
|
มี RUN/STOP/RESET switch ในตัว
รีบูต PLC ได้โดยไม่ต้องปิดไฟหลัก เพื่อการ debug ที่มีประสิทธิภาพ
|
Battery-less and
Maintenance-free
|
MELSEC iQ-F Series จัดเก็บโปรแกรมและ device ไว้ใน nonvolatile memory เช่น Flash ROM จึงไม่จำเป็นต้องใช้แบตเตอรี่
-
*สามารถเพิ่ม capacity ของ device ที่เก็บไว้ได้โดยใช้แบตเตอรี่ optional
|
