MELSEC iQ-F series คู่มือเริ่มต้นใช้งาน [FBD/LD language edition] (video)

คู่มือเริ่มต้นใช้งาน [FBD/LD language edition] (video)

เขียนโปรแกรมโมดูล CPU FX5U

  • (1)ก่อนเขียนโปรแกรม ให้ตั้งค่าใน GX Works3 สำหรับการเชื่อมต่อ PC กับโมดูล CPU FX5U
  • (2)ลองเขียนโปรแกรม
  • สร้างโปรแกรมให้ Y0 เปิด/ปิดในช่วงเวลาหนึ่งวินาที
  • (3)คอมไพล์โปรแกรมที่สร้างขึ้นให้เป็น code ที่สามารถรันได้
  • (4)เขียนโปรแกรมที่คอมไพล์แล้วลงในโมดูล CPU FX5U
  • (5)ตรวจสอบว่าโปรแกรมทำงานได้อย่างถูกต้อง
  • รีเซ็ตหรือปิด/เปิดไฟโมดูล CPU FX5U

วิธีรีเซ็ตโมดูล CPU FX5U

  1. 1.กดสวิตช์ RUN/STOP/RESET [1] ค้างไว้ในตำแหน่ง RESET อย่างน้อยหนึ่งวินาที
  2. 2.ตรวจสอบว่า LED ERR [2] กะพริบ
  3. 3.คืนสวิตช์ RUN/STOP/RESET ไปยังตำแหน่ง STOP
  4. 4.เลื่อนสวิตช์ RUN/STOP/RESET ไปยังตำแหน่ง RUN
  5. 5.LED แสดงผลเอาต์พุต [3] จะเปิด/ปิดในช่วงเวลาหนึ่งวินาที
รีเซ็ตเสร็จสิ้น

ตั้งค่าต่าง ๆ

  • (1)ลองตั้งค่า analog input
  • (2)ลองตั้งค่า analog output
  • (3)ลองตั้งค่า high-speed counter
  • (4)ลองตั้งค่า positioning
  1. (5)ลองตั้งค่าการสื่อสาร Ethernet
    1. [1]ลองตั้งค่า parameter
    2. ในวิดีโอสำหรับ PLC A และ B ความแตกต่างมีเพียงหมายเลข port เท่านั้น

PLC A

PLC B
  • [2]ลองเขียนโปรแกรม

ประเภทฟังก์ชัน Security

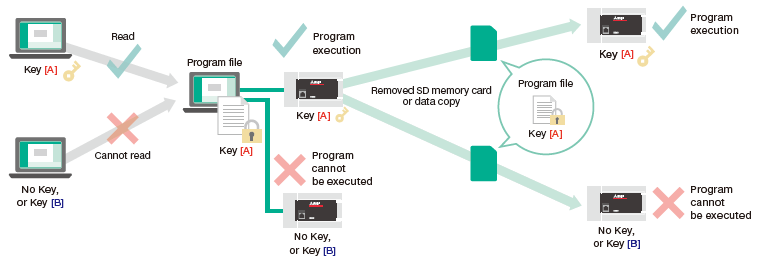

  • (1)Security key
  • ปิดการอ่านและการรันโปรแกรมหาก key ของไฟล์โปรแกรม PLC PC และ PLC ปลายทางการคัดลอกไม่ตรงกัน
Security key

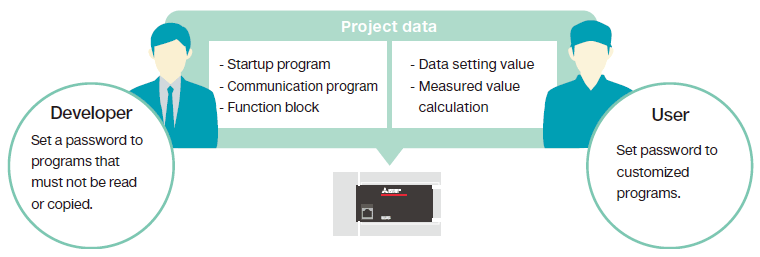

  • (2)Block password
  • สามารถตั้งรหัสผ่านสำหรับ block โปรแกรมแต่ละ block ได้ ทำให้ผู้พัฒนาและผู้ใช้ตั้งรหัสผ่านได้ตามความต้องการของตน
Block password
  • (3)Remote password
  • อนุญาตให้เข้าถึงการสื่อสารได้เฉพาะผู้ที่ทราบรหัสผ่านเท่านั้น
Remote password
  • (4)File password
  • นอกจากไฟล์โปรแกรมแล้ว ยังสามารถตั้งรหัสผ่านสำหรับ parameter ได้ด้วย จึงปกป้องการตั้งค่าของแต่ละโมดูลได้
File password
เมื่อไม่ทราบรหัสผ่าน:
เมื่อทราบรหัสผ่าน:
