MELSEC iQ-F series Advanced MELSEC iQ-F Series

Advanced MELSEC iQ-F Series

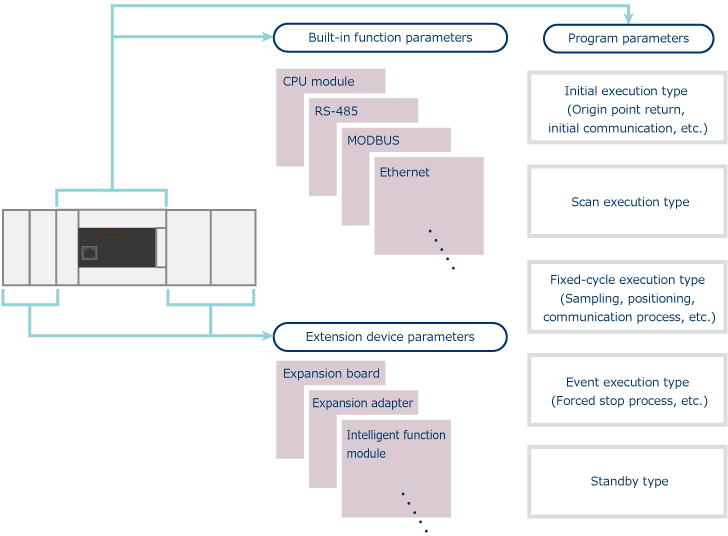

การตั้งค่า parameter ที่ง่ายและสะดวก

ด้วย MELSEC iQ-F การตั้งค่าอุปกรณ์ต่างๆ ที่แต่เดิมต้องเขียนโปรแกรม สามารถป้อนในรูปแบบตารางได้ ตั้งค่าฟังก์ชันในตัวและอุปกรณ์ขยายได้ง่ายเพียงป้อนค่าลงใน parameter และยังตั้งค่า trigger การทำงานของโปรแกรมด้วย parameter ได้ด้วย

[ฟังก์ชันที่ตั้งค่าด้วย parameter]

การตั้งค่าสำหรับ parameter ของ CPU, Ethernet port, RS-485 communication port, เวลาตอบสนองอินพุต, expansion board, memory card, ความปลอดภัย ฯลฯ
การตั้งค่าสำหรับ expansion adapter, intelligent function module และ parameter ของโปรแกรม

Simple and convenient parameter settings

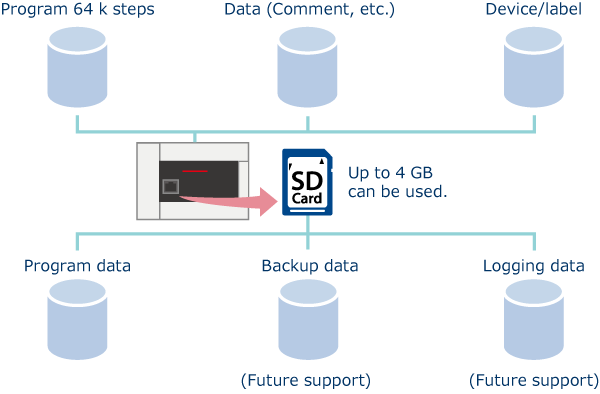

พื้นที่หน่วยความจำแยกตามแอปพลิเคชัน

โมดูล CPU มีความจุหน่วยความจำโปรแกรม 64 k steps แต่ MELSEC iQ-F มีพื้นที่ข้อมูลหน่วยความจำแยกสำหรับแต่ละแอปพลิเคชัน ทำให้ใช้ทั้ง 64 k steps เป็นพื้นที่โปรแกรมได้ทั้งหมด
สามารถเขียน comment และ statement ได้อย่างอิสระโดยไม่กระทบพื้นที่โปรแกรม

[จำนวนอักขระสูงสุด]

Comment: 1,024 อักขระ　　　Statement: 5,000 อักขระ

MELSEC iQ-F Series จัดเก็บโปรแกรมและ device ใน non-volatile memory เช่น Flash ROM จึงไม่ต้องใช้แบตเตอรี่

พื้นที่หน่วยความจำแยกตามแอปพลิเคชัน

Device ภายในที่ยืดหยุ่น

มี device ให้เลือกใช้หลากหลาย รวมถึง latch relay และ link relay ใหม่ timer และ counter ที่ขยายเพิ่ม
สามารถกำหนด device point ใหม่และนำไปใช้ใน internal memory ได้

  1. ●ความสะดวกของ special device

นอกจาก special device ทั่วไปแล้ว ยังเพิ่ม system device ที่สะดวกสูงสุด 12,000 points พร้อม upper level device

system device ระดับ upper ใหม่ที่รองรับ

  • SM/SD0 to 4099
  • รองรับกับ
  • MELSEC iQ-R
upper level รองรับ system

device ที่สะดวกแบบเดิม

  1. device M8000 ขึ้นไปแบบเดิม
    -> เปลี่ยนเป็น device SM8000 ขึ้นไป
  2. device D8000 ขึ้นไปแบบเดิม
    -> เปลี่ยนเป็น device SD8000 ขึ้นไป
    (เมื่อย้ายโปรแกรม FX3U/FX3UC ที่สร้างด้วย GX Works2 ไปยัง MELSEC iQ-F Series device จะแปลงโดยอัตโนมัติ)
  1. ●ปรับแต่งการตั้งค่าช่วง latch ได้อย่างอิสระ

ตั้งค่าช่วง latch ได้สำหรับแต่ละ device จึงเลือกช่วงที่ต้องการล้าง latch ได้ในระหว่างการล้าง

Freely customize the latch range setting
  1. ●การตั้งค่า timer และ counter ที่สะดวก

คุณสมบัติของ timer และ counter กำหนดด้วยชนิดข้อมูลและวิธีการเขียน instruction จึงเขียนโปรแกรมได้โดยไม่ต้องคำนึงถึงหมายเลข device

Timer:

  • OUT T0…timer 100 ms
  • OUTH T0…timer 10 ms
  • OUTHS T0…timer 1 ms
  • OUT ST0…Retentive timer

Counter:

  • OUT C0…counter 16 บิต
  • OUT LC0…counter 32 บิต

Dedicated instruction เพิ่มขึ้นอย่างมาก

มี dedicated instruction เพิ่มขึ้นเป็นจำนวนมากเมื่อเทียบกับ FX3 Series

upper level รองรับ system
[FX3] 510 types → [FX5] 1014 types

instruction ที่เพิ่มใหม่ประกอบด้วย instruction ที่สะดวกและใช้แทนกันได้กับ MELSEC iQ-R รวมถึง dedicated instruction สำหรับฟังก์ชันในตัว
(โปรแกรมที่สร้างด้วย GX Works2 ก็สามารถอ่านเข้ามาและแปลงได้เช่นกัน)

การดำเนินการทางคณิตศาสตร์ที่ใช้งานง่ายและเข้าใจง่าย

สามารถป้อนสัญลักษณ์ในการดำเนินการทางคณิตศาสตร์ได้ ทำให้อธิบายโปรแกรมได้ง่ายและใช้งานง่าย

Intuitive and easy-to-understand arithmetic operations

ฟังก์ชัน high-speed counter ในตัวสมรรถนะสูง

อินพุตและวัดผลได้สามโหมดโดยการตั้งค่า parameter

  1. โหมดปกติ
  2. โหมดวัดความหนาแน่น pulse
  3. โหมดวัดความเร็วรอบ

ตั้งค่าตาราง high-speed comparison ได้สูงสุด 32 ตาราง และสูงสุด 128 ตารางสำหรับ multi-point output high-speed comparison table สามารถใช้ instruction DHCMOV เพื่ออ่านค่าล่าสุดจาก special register ได้

High-performance built-in high-speed counter function

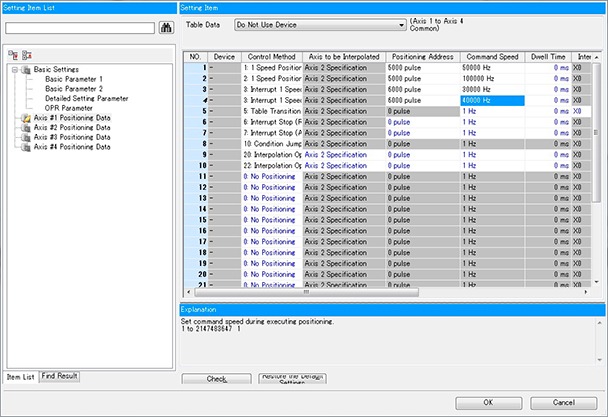

ฟังก์ชัน positioning ในตัวที่เสริมแกร่งขึ้น

การ positioning ทำได้ง่ายด้วยการดำเนินการตาราง สามารถทำ linear interpolation แบบง่ายได้โดยใช้ DRVTBL กับการดำเนินการหลายตารางและ DRVMUL สำหรับขับหลายแกนด้วยตาราง

การตั้งค่าการดำเนินการตารางที่หลากหลายสำหรับ multi-speed และ interrupt positioning ฯลฯ

Reinforced built-in positioning function

ฟังก์ชันคำสั่งการสื่อสาร Inverter

โปรโตคอล Inverter ของ Mitsubishi ที่ติดตั้งในตัวช่วยให้สามารถใช้คำสั่งการสื่อสาร Inverter เพื่อควบคุม Inverter ของ Mitsubishi ที่เชื่อมต่อผ่านการสื่อสาร RS-485

  • IVCK: ตรวจสอบการทำงาน
  • IVDR: ควบคุมการทำงาน
  • IVRD: อ่าน parameter
  • IVWR: เขียน parameter
  • IVBWR: เขียน parameter แบบ batch
  • IVMC: คำสั่งหลายรายการ (การตั้งค่า 2 ประเภทและการอ่าน 2 ประเภท)
ฟังก์ชันคำสั่งการสื่อสาร Inverter

*: สำหรับ built-in RS-485 และบอร์ดขยาย RS-485

ฟังก์ชัน Ethernet ในตัว

ตั้งค่าการสื่อสารด้วย parameter ได้อย่างง่ายดาย
รองรับฟังก์ชันต่าง ๆ เช่น ฟังก์ชัน diagnosis จาก GX Works3 ฟังก์ชัน SLMP ฟังก์ชัน socket communication และฟังก์ชันเปลี่ยน IP address รวมถึงป้องกันการเข้าถึงจากภายนอกโดยไม่ได้รับอนุญาตด้วย remote password

ฟังก์ชัน Ethernet ในตัว

ฟังก์ชัน MODBUS

ใช้ฟังก์ชัน MODBUS ได้ด้วยการตั้งค่า parameter และ ADPRW (คำสั่งการสื่อสาร MODBUS master [อ่าน/เขียนข้อมูล])
สื่อสารกับอุปกรณ์ที่อยู่ห่างออกไปสูงสุด 1,200 ม. โดยใช้ RS-485 communication adapter

ฟังก์ชัน MODBUS

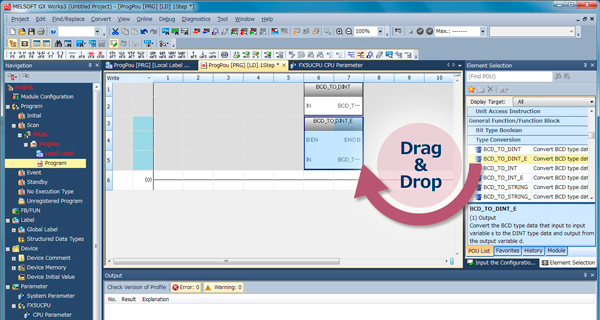

ฟังก์ชัน/function block มาตรฐาน

มี function และ function block มาตรฐานพื้นฐานให้ใช้งาน 110 ประเภท
สามารถใช้เป็นชิ้นส่วนได้โดยการลากและวาง เมื่อใช้ร่วมกับ dedicated instruction จะช่วยลดเวลาในการเขียนโปรแกรมได้อย่างมาก

ฟังก์ชัน/function block มาตรฐาน
