Controllers MELSEC-Q Series
คุณสมบัติผลิตภัณฑ์ -CPU-
ประสิทธิภาพการผลิต
Multiple CPU

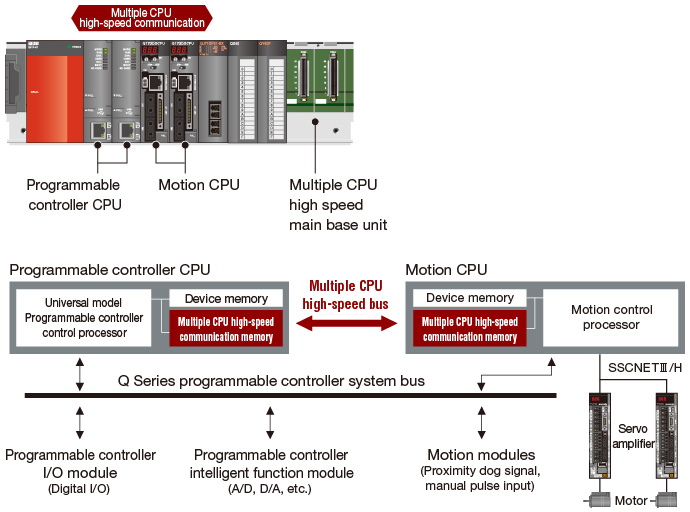

เพื่อให้ได้การควบคุมซิงโครนัสความเร็วสูงระหว่าง multiple CPU จะใช้บัสเฉพาะที่แยกจากการทำงานของ sequence program (รอบการทำงาน 0.88 ms) *1 การสื่อสาร multiple CPU ความเร็วสูงนี้ถูกซิงโครไนซ์กับการควบคุมโมชันเพื่อเพิ่มประสิทธิภาพสูงสุด
เวลาตอบสนอง In-position

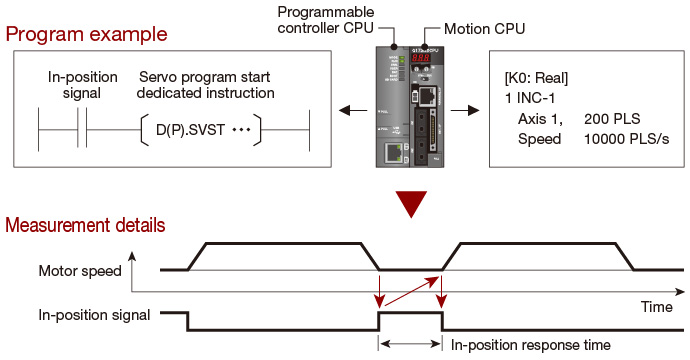

เวลาตอบสนอง in-position ที่รวดเร็วถูกทำให้เป็นจริงระหว่าง motion CPU และ programmable controller สัญญาณ in-position ถูกกระตุ้นโดย servo amplifier ของแกนแรก โดยวัดเวลาตั้งแต่แกนที่สองเริ่มทำงานจนถึงคำสั่งความเร็วของ programmable controller CPU
- *1.ไม่รองรับ Q00UJ, Q00U, Q01U และ Q02U
ลดเวลาการผลิต
เมื่อแอปพลิเคชันมีขนาดใหญ่และซับซ้อนมากขึ้น การลดเวลา operation cycle ของระบบจึงเป็นสิ่งสำคัญ เพื่อให้ได้สิ่งนี้ ความเร็วสูงพิเศษที่ 1.9 ns (คำสั่ง LD) ช่วยให้รอบการทำงานสั้นลง
ประสิทธิภาพของระบบสามารถปรับปรุงได้โดยลด scan time รวม ป้องกันความแปรปรวนในประสิทธิภาพ นอกจากนี้ยังทำให้ได้การควบคุมความเร็วสูงซึ่งโดยปกติมักเกี่ยวข้องกับการควบคุม microcomputer
การประมวลผลข้อมูล
การประมวลผล floating point addition ความเร็วสูงรองรับการประมวลผลที่มีความเร็วสูงและความแม่นยำสูง นอกจากนี้ยังมีคำสั่ง double-precision floating-point operation เพื่อลดความซับซ้อนของการเขียนโปรแกรมและลดข้อผิดพลาดในการคำนวณเมื่อใช้สมการที่ซับซ้อน
ความแม่นยำของระบบที่สูงขึ้น
เวลาโปรแกรม fixed scan interrupt ขั้นต่ำที่ 100 µs *2 สัญญาณ I/O ความเร็วสูงส่งผลให้ระบบควบคุมมีความแม่นยำสูง

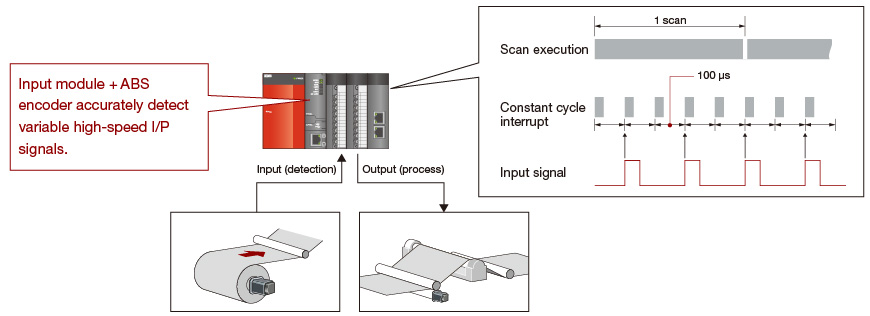

ตัวอย่าง: การตรวจจับตำแหน่งความเร็วสูงของระบบป้อนกระดาษฟิล์ม
- *2.รองรับเฉพาะ High-speed Universal model QCPU และ Universal model process CPU เท่านั้น
ฟังก์ชันพื้นฐาน

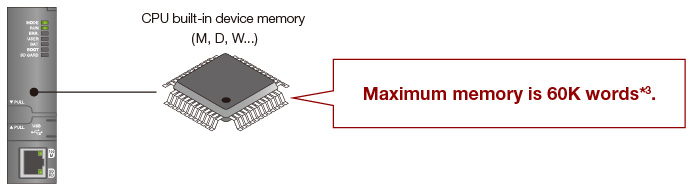

ความจุ device memory ในตัวสูงสุดของ CPU คือ 60K words *3 รองรับการเพิ่มข้อมูลควบคุมและข้อมูลคุณภาพ
- *3.เฉพาะ Q13UDVCPU และ Q26UDVCPU เท่านั้น
ข้อมูลปริมาณมากด้วยความเร็วสูง

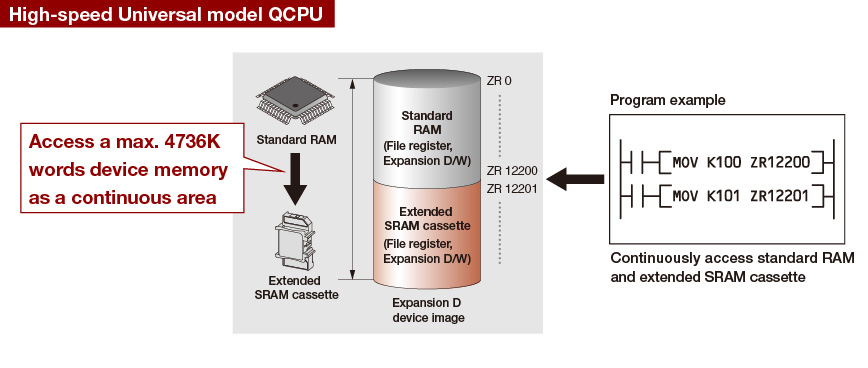

เมื่อติดตั้ง extended SRAM cassette ขนาด 8 MB ใน High-speed Universal model QCPU standard RAM สามารถใช้เป็น file register ต่อเนื่องได้ถึง 4736K words ช่วยให้ user program ง่ายขึ้น
แม้ว่า device memory ไม่เพียงพอ พื้นที่ file register ก็สามารถขยายได้ง่ายโดยการติดตั้ง extended SRAM cassette
◎ความจุ File register *4
| รุ่น | Q03UDV | Q04UDV | Q06UDV | Q13UDV | Q26UDV |
|---|---|---|---|---|---|
| ไม่ติดตั้ง Extended SRAM cassette (ความจุ Standard RAM) |
96K words (192 KB) |
128K words (256 KB) |
384K words (768 KB) |
512K words (1024 KB) |
640K words (1280 KB) |
| ติดตั้ง Q4MCA-1MBS (1 MB) *5 | 608K words | 640K words | 896K words | 1024K words | 1152K words |
| ติดตั้ง Q4MCA-2MBS (2 MB) *5 | 1120K words | 1152K words | 1408K words | 1536K words | 1664K words |
| ติดตั้ง Q4MCA-4MBS (4 MB) *5 | 2144K words | 2176K words | 2432K words | 2560K words | 2688K words |
| ติดตั้ง Q4MCA-8MBS (8 MB) *5 | 4192K words | 4224K words | 4480K words | 4608K words | 4736K words |
- *4.ความจุสูงสุดเมื่อใช้ extended SRAM cassette file เป็น file register รวมเมื่อติดตั้ง standard RAM ของ CPU และ extended SRAM cassette
- *5.เฉพาะ High-speed Universal model QCPU เท่านั้น
SD memory card

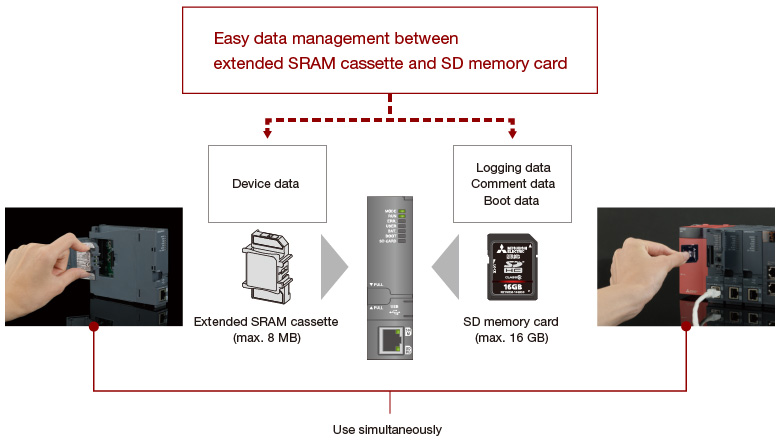

รองรับ SD memory card ช่วยให้แลกเปลี่ยนข้อมูลกับ personal computer ได้ง่าย SD memory card และ extended SRAM cassette สามารถใช้ได้พร้อมกัน รองรับการขยาย file register (ด้วย extended SRAM cassette) การบันทึก data file การ boot ข้อมูล และการเก็บข้อมูล comment ขนาดใหญ่ (SD memory card)
ปกป้องข้อมูลสำคัญ

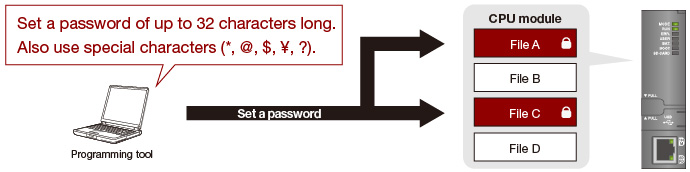

สามารถตั้งรหัสผ่านไฟล์ได้สูงสุด 32 ตัวอักษร *6
สามารถใช้อักขระพิเศษ (*, @, & เป็นต้น) นอกเหนือจากตัวอักษรและตัวเลข ทำให้ยากต่อการถอดรหัสผ่าน

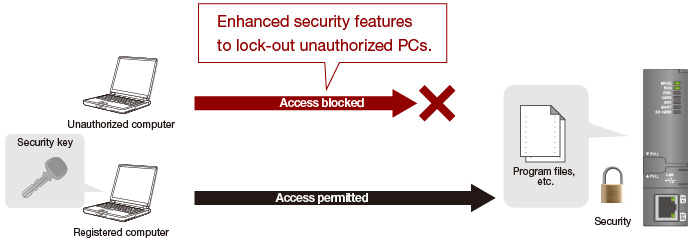

นอกจากนี้ การปกป้องทรัพย์สินทางปัญญาที่มีค่าสามารถเพิ่มได้โดยอนุญาตให้เฉพาะอุปกรณ์ที่ลงทะเบียนไว้ล่วงหน้าเท่านั้นที่สามารถเข้าถึง CPU ได้ บล็อกผู้ใช้ที่ไม่ได้รับอนุญาต *7
- *6.รองรับเฉพาะ High-speed Universal model QCPU และ Universal model process CPU รุ่นอื่นใช้ระบบรหัสผ่าน 4 ตัวอักษร
- *7.รองรับเฉพาะ High-speed Universal model QCPU และ Universal model process CPU เท่านั้น
