คุณสมบัติผลิตภัณฑ์ -เครือข่าย-

เครือข่ายที่ปรับขนาดได้อย่างเหมาะสมกับงานทุกขนาด

การสื่อสารข้อมูลที่มีประสิทธิภาพผ่านระบบเครือข่ายคือสิ่งจำเป็นพื้นฐานของอุตสาหกรรมระบบอัตโนมัติ ซีรีส์ MELSEC-Q มอบสภาพแวดล้อมเครือข่ายแบบเปิดและไร้รอยต่อ ที่ผสานเครือข่ายระบบอัตโนมัติหลายระดับเข้าด้วยกัน ได้แก่ CC-Link IE เครือข่ายเปิดแบบผสานรวมบนพื้นฐาน Ethernet ความเร็วสูงและความจุสูง ซึ่งเชื่อมหน้างานการผลิตเข้ากับระบบ IT ในฐานะแกนหลักของ e-F@ctory, CC-Link เครือข่ายมาตรฐานสากลที่ได้การรับรอง SEMI และมีต้นกำเนิดจากญี่ปุ่นและเอเชีย และ AnyWire เครือข่ายควบคุมแบบกระจายในระดับเซนเซอร์

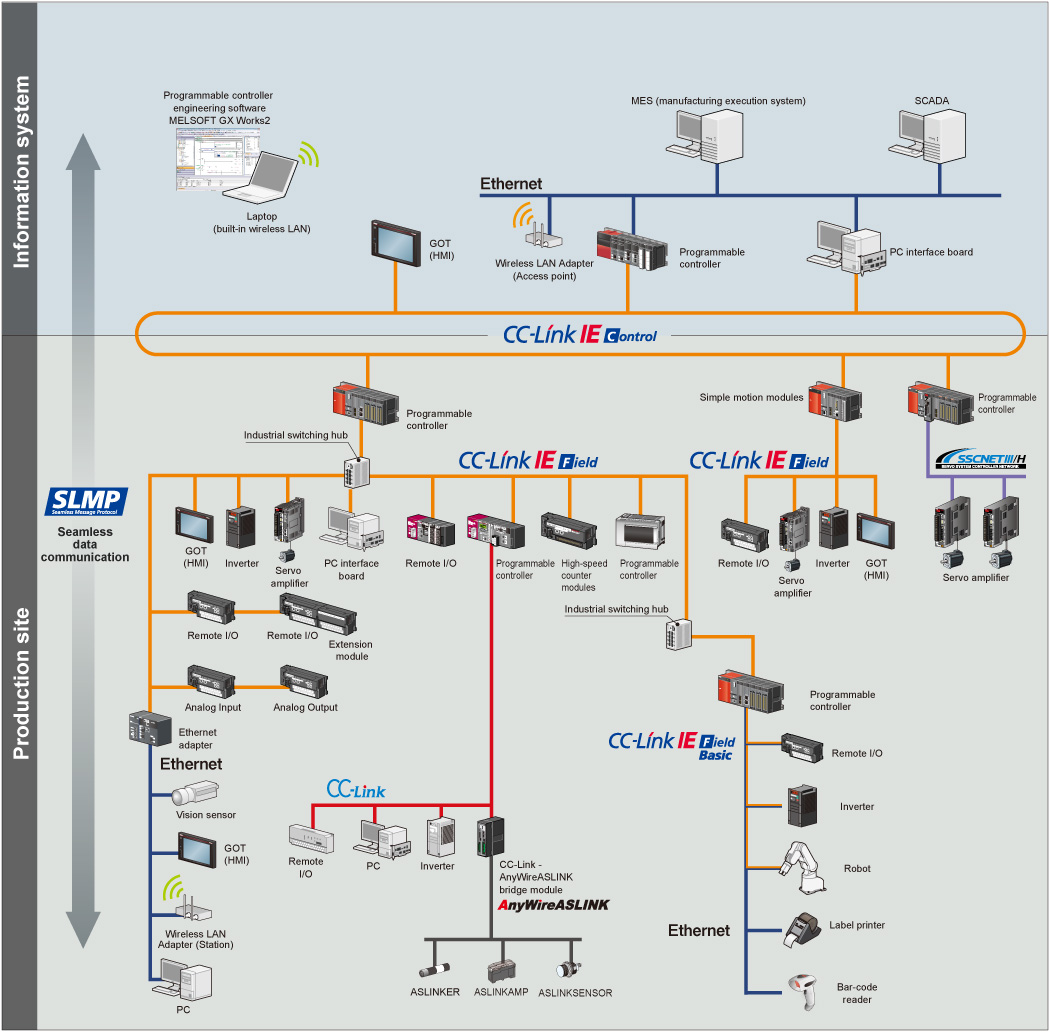

โครงสร้างเครือข่าย

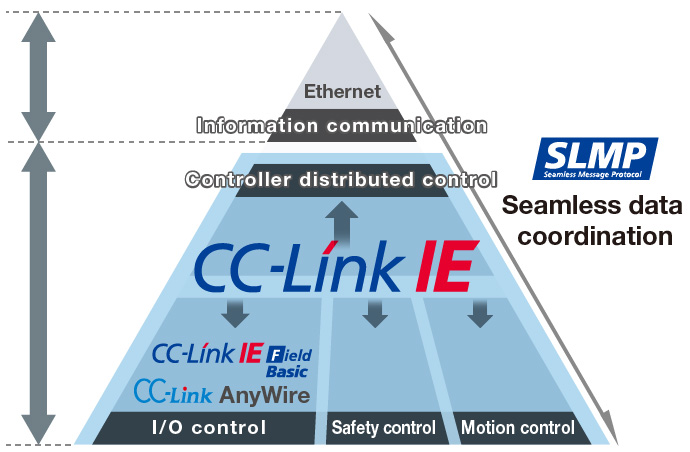

การสื่อสารแบบไร้รอยต่อ

การสื่อสารข้อมูลแบบไร้รอยต่อผ่าน Ethernet, CC-Link IE และ CC-Link ช่วยให้เข้าถึงข้อมูลได้ง่าย ไม่ว่าข้อมูลนั้นจะอยู่ที่ใดบนเครือข่าย เทคโนโลยีนี้ทำให้สามารถ “เจาะลึก” จากชั้นองค์กรหรือชั้น IT ลงมาผ่านเครือข่ายหลายชั้น เพื่อเข้าถึงคอนโทรลเลอร์ด้วย GX Works2 หรือซอฟต์แวร์อื่นที่เกี่ยวข้องได้
นอกจากนี้ อุปกรณ์จำนวนมากที่รองรับ SLMP ^*1 เช่น วิชันเซนเซอร์และคอนโทรลเลอร์ RFID ยังเชื่อมต่อเข้ากับ CC-Link IE ได้ด้วย

• *1.SLMP (SeamLess Message Protocol) คือโปรโตคอลที่ผลักดันโดยสมาคม CC-Link Partner Association

CC-Link IE Control คือเครือข่ายควบคุมแบบกระจายที่มีความน่าเชื่อถือสูง ออกแบบมาเพื่อรองรับการสื่อสารข้อมูลปริมาณมหาศาล (128K เวิร์ด) บนโทโพโลยีสายใยแก้วนำแสงแบบลูปคู่ความเร็วสูง (1 Gbps)

โมดูลที่รองรับ: QJ71GP21-SX, QJ71GP21S-SX

CC-Link IE Field คือเครือข่ายอเนกประสงค์บนพื้นฐาน gigabit Ethernet ที่ผสานการควบคุมคอนโทรลเลอร์ การควบคุม I/O การควบคุมด้านความปลอดภัย และการควบคุมการเคลื่อนที่ไว้ด้วยกัน บนโทโพโลยีการเดินสายที่ยืดหยุ่น รองรับทั้งแบบดาว วงแหวน และแบบสาย

โมดูลที่รองรับ: QJ71GF11-T2, QS0J71GF11-T2 (การควบคุมด้านความปลอดภัย), QD77GF4, QD77GF8, QD77GF16 (การควบคุมการเคลื่อนที่)

CC-Link IE Field Network Basic ช่วยให้การผสานเครือข่ายทำได้ง่ายขึ้น เนื่องจากสแตกการสื่อสารแบบ cyclic ทำงานด้วยซอฟต์แวร์ ไม่ต้องใช้ ASIC เฉพาะ จึงช่วยลดต้นทุนการพัฒนาสำหรับพันธมิตรผู้ผลิตอุปกรณ์ CC-Link IE Field Network Basic ซึ่งเป็นส่วนหนึ่งของ CC-Link IE ทำให้เชื่อมต่ออุปกรณ์ Ethernet ได้ง่ายยิ่งขึ้น

โมดูลที่รองรับ: QnUDVCPU, QnUDPVCPU

CC-Link คือเครือข่ายควบคุม I/O ความเร็วสูงที่คาดการณ์เวลาได้ (deterministic) และมีความน่าเชื่อถือสูง ช่วยลดการเดินสาย พร้อมรองรับผลิตภัณฑ์จากผู้ผลิตหลายราย เครือข่ายระดับสนามแบบเปิดนี้เป็นมาตรฐานสากลที่มีต้นกำเนิดจากญี่ปุ่นและเอเชีย

โมดูลที่รองรับ: QJ61BT11N

AnyWireASLINK ช่วยให้ตรวจสอบสถานะของเซนเซอร์ทุกตัวได้จากศูนย์กลางผ่าน Programmable Controller (มองเห็นสถานะได้ชัดเจน) จึงเพิ่มผลิตภาพและลดขั้นตอนการทำงาน

โมดูลที่รองรับ AnyWireASLINK: QJ51AW12AL, NZ2AW1C2AL

SSCNETⅢ/H คือเครือข่ายควบคุมระบบเซอร์โวโดยเฉพาะ ที่ให้ความเร็วสูง ประสิทธิภาพสูง และความน่าเชื่อถือสูง พร้อมความสามารถในการเดินสายระยะไกลได้อย่างยืดหยุ่นบนโทโพโลยีสายใยแก้วนำแสง

โมดูลที่รองรับ: QD77MS2, QD77MS4, QD77MS16

เครือข่ายนี้รองรับฟังก์ชันไคลเอนต์ตามมาตรฐานโปรโตคอลการสื่อสาร BACnet ® ใช้เป็นหลักในการตรวจสอบและควบคุมระบบปรับอากาศ ระบบแสงสว่าง และระบบตรวจจับอัคคีภัย ฯลฯ ในงานระบบอัตโนมัติของอาคาร

โมดูลที่รองรับ: QnUDVCPU, QJ71E71-100 (เฉพาะไคลเอนต์)

ซีรีส์ Q รองรับเครือข่ายโปรโตคอล MODBUS ® แล้ว จึงสื่อสารได้อย่างง่ายดายกับอุปกรณ์สเลฟ MODBUS ® หลากหลายชนิด ทั้งที่รองรับ Ethernet MODBUS ®/TCP และการสื่อสารอนุกรม RS-232/422/485

โมดูลที่รองรับ MODBUS ®/TCP: QJ71MT91 (ฟังก์ชันมาสเตอร์/สเลฟ), QnUDVCPU, QJ71E71-100 (เฉพาะมาสเตอร์)

โมดูลที่รองรับ MODBUS ®: QJ71MB91 (ฟังก์ชันมาสเตอร์/สเลฟ), QJ71C24N (-R2/R4) (เฉพาะมาสเตอร์)
