Controllers MELSEC iQ-R Series คุณสมบัติผลิตภัณฑ์ -อนาล็อก-

คุณสมบัติ

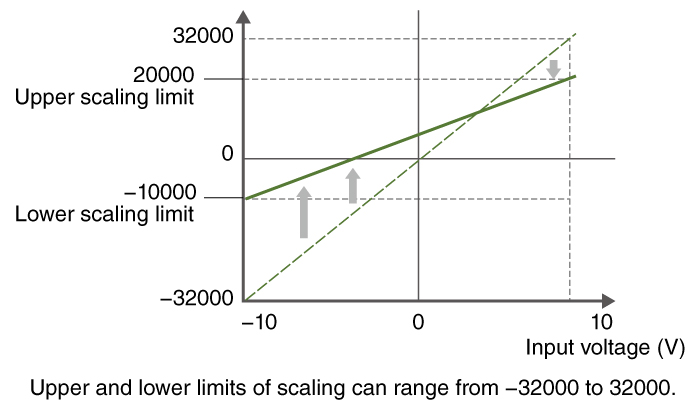

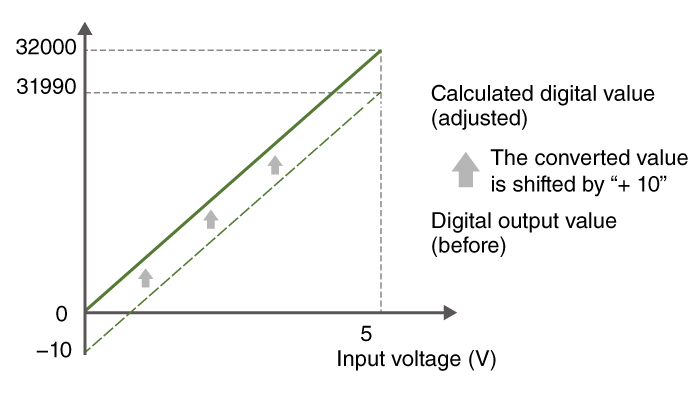

ปรับสเกลและเลื่อนค่าดิจิทัลได้โดยไม่ต้องเขียนโปรแกรม ^{อินพุต เอาต์พุต}

• ไม่ต้องเขียนโปรแกรม
• ลดต้นทุนการพัฒนา
• ลดขนาดโปรแกรม

• ตั้งค่าการปรับสเกลและการเลื่อนค่าได้ง่ายด้วยพารามิเตอร์เท่านั้น จึงไม่จำเป็นต้องเขียนโปรแกรมเพิ่มเติม
• ช่วยลดค่าใช้จ่ายด้านวิศวกรรมและขนาดโปรแกรมโดยรวม

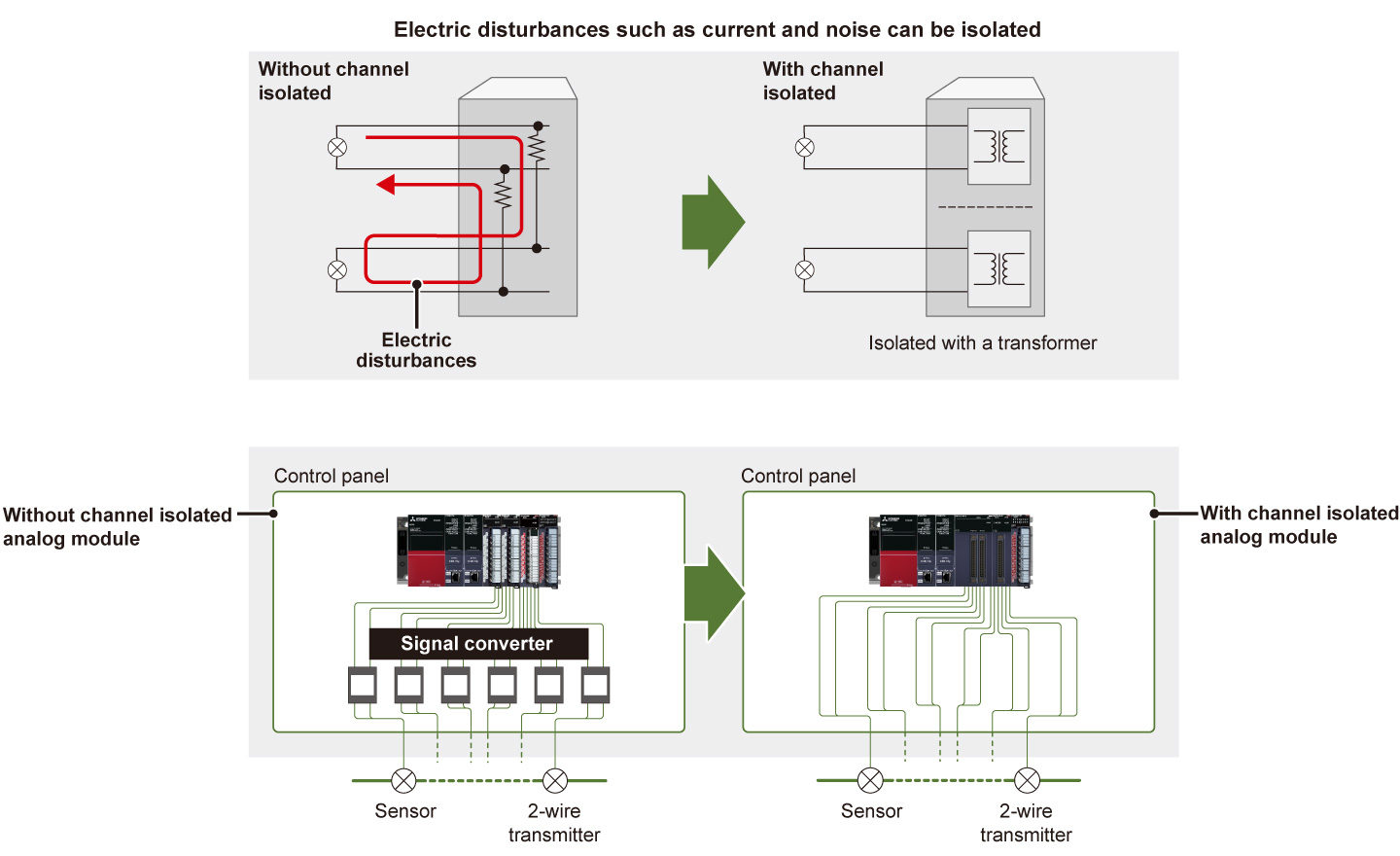

การแยกช่องสัญญาณแบบกัลวานิกช่วยป้องกันสิ่งรบกวนทางไฟฟ้า เช่น กระแสและสัญญาณรบกวน ^{อินพุต เอาต์พุต}

• ป้องกันการรบกวนจากกระแสและสัญญาณรบกวน
• กำหนดค่าระบบได้ด้วยต้นทุนต่ำ

• โมดูลอนาล็อกแบบแยกช่องสัญญาณช่วยป้องกันชิ้นส่วนภายในโมดูลจากไฟฟ้าลัดวงจรโดยไม่ต้องใช้ตัวแปลงสัญญาณเพิ่มเติม จึงกำหนดค่าระบบขนาดกะทัดรัดได้ด้วยต้นทุนต่ำ

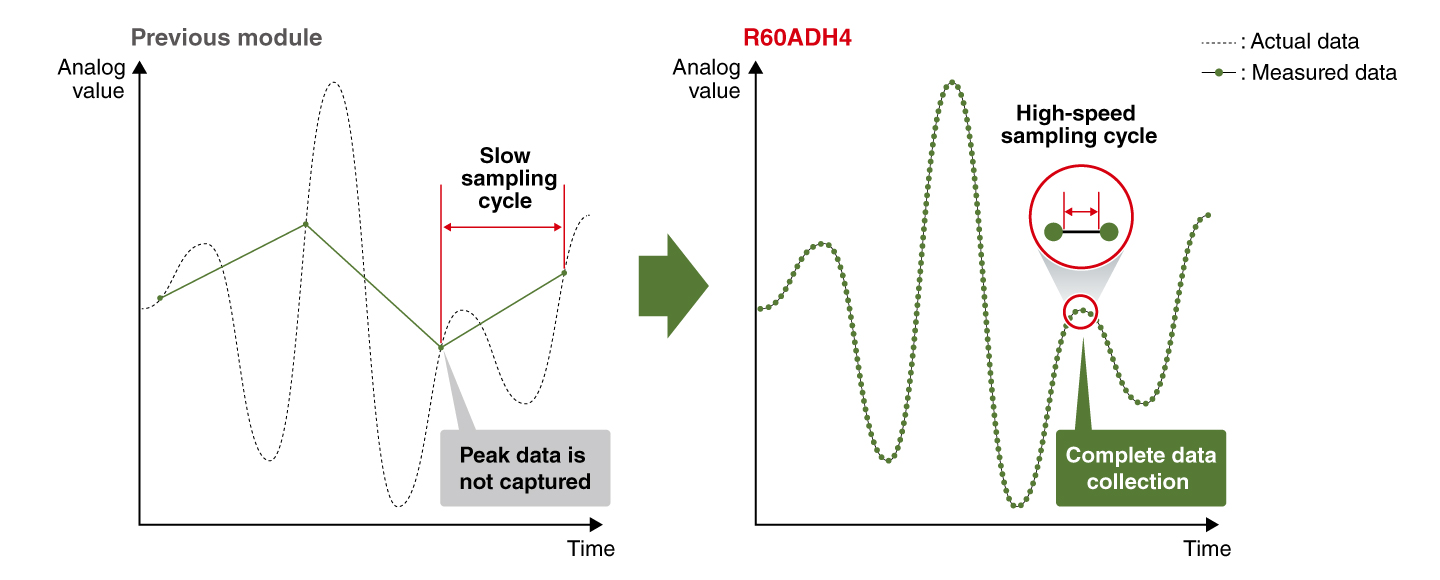

รอบการสุ่มตัวอย่างความเร็วสูงและความละเอียดสูงช่วยให้เห็นการเปลี่ยนแปลงเล็กน้อย ^R60ADH4

• การสุ่มตัวอย่างความเร็วสูง
• ความละเอียดสูง

• โมดูลอินพุตอนาล็อกความเร็วสูงให้รอบการสุ่มตัวอย่างที่รวดเร็ว (1 µs/ช่องสัญญาณ) และความละเอียดสูง (15 หรือ 16 บิต) จึงสุ่มตัวอย่างการเปลี่ยนแปลงเล็กน้อยของค่าเอาต์พุตจากเซ็นเซอร์ได้

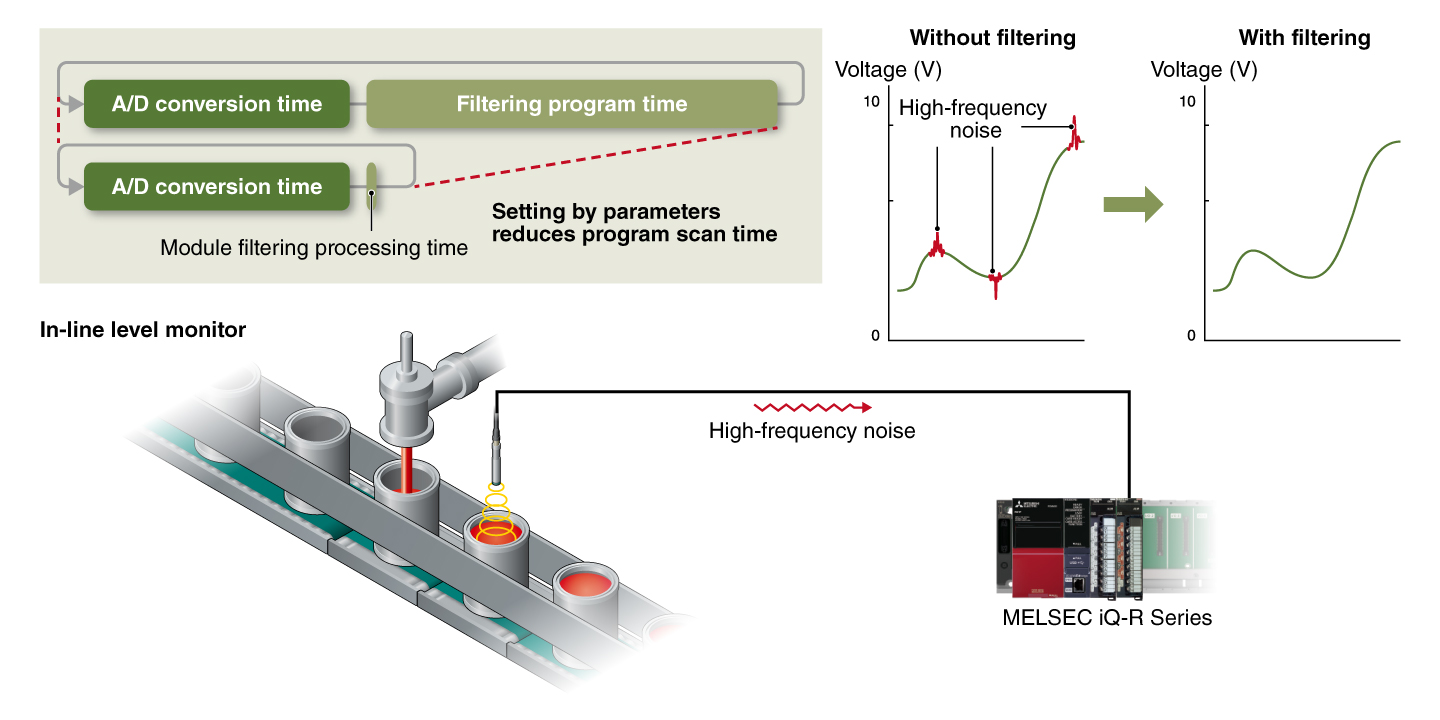

ฟิลเตอร์หน่วงอันดับหนึ่งช่วยกำจัดสัญญาณรบกวนความถี่สูง ^{อินพุต}

• กำจัดสัญญาณรบกวนความถี่สูง
• ไม่ต้องเขียนโปรแกรม

• โมดูลอนาล็อกมีฟิลเตอร์หน่วงอันดับหนึ่งที่กำจัดการรบกวนจากสัญญาณรบกวนความถี่สูงและช่วยเพิ่มความแม่นยำของสัญญาณอินพุตอนาล็อก
• ตั้งค่าค่าคงที่เวลาของฟิลเตอร์ได้ง่ายด้วยพารามิเตอร์เฉพาะของโมดูล จึงช่วยลดเวลาประมวลผลเพราะไม่ต้องมีโปรแกรม Ladder เพิ่มเติม

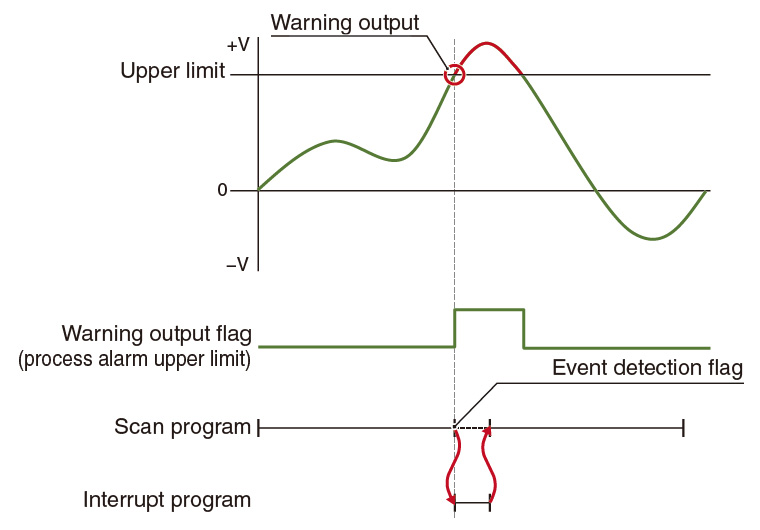

บำรุงรักษาเชิงป้องกันได้ง่ายขึ้นด้วยสมรรถนะแบบ event-driven ^{^*1} ^{อินพุต}

• บำรุงรักษาเชิงป้องกันได้ง่าย
• ตอบสนองได้รวดเร็ว

• ฟังก์ชันอินเทอร์รัพท์ที่ปรับปรุงใหม่จากแฟล็กเอาต์พุตคำเตือนช่วยเรียกขั้นตอนอินเทอร์รัพท์เพื่อแก้ไขหรือสร้างสัญญาณเตือน เพื่อเริ่มมาตรการรับมือที่เหมาะสมได้โดยไม่ขึ้นกับเวลาสแกนของโปรแกรม

• *1.โปรแกรมที่ดำเนินการประมวลผลเมื่อได้รับคำขอ เช่น การใช้งานเมาส์หรือการกดปุ่ม เนื่องจากสามารถเรียกใช้โปรแกรมตามเหตุการณ์ได้ จึงแบ่งกระบวนการและพัฒนาได้ง่าย

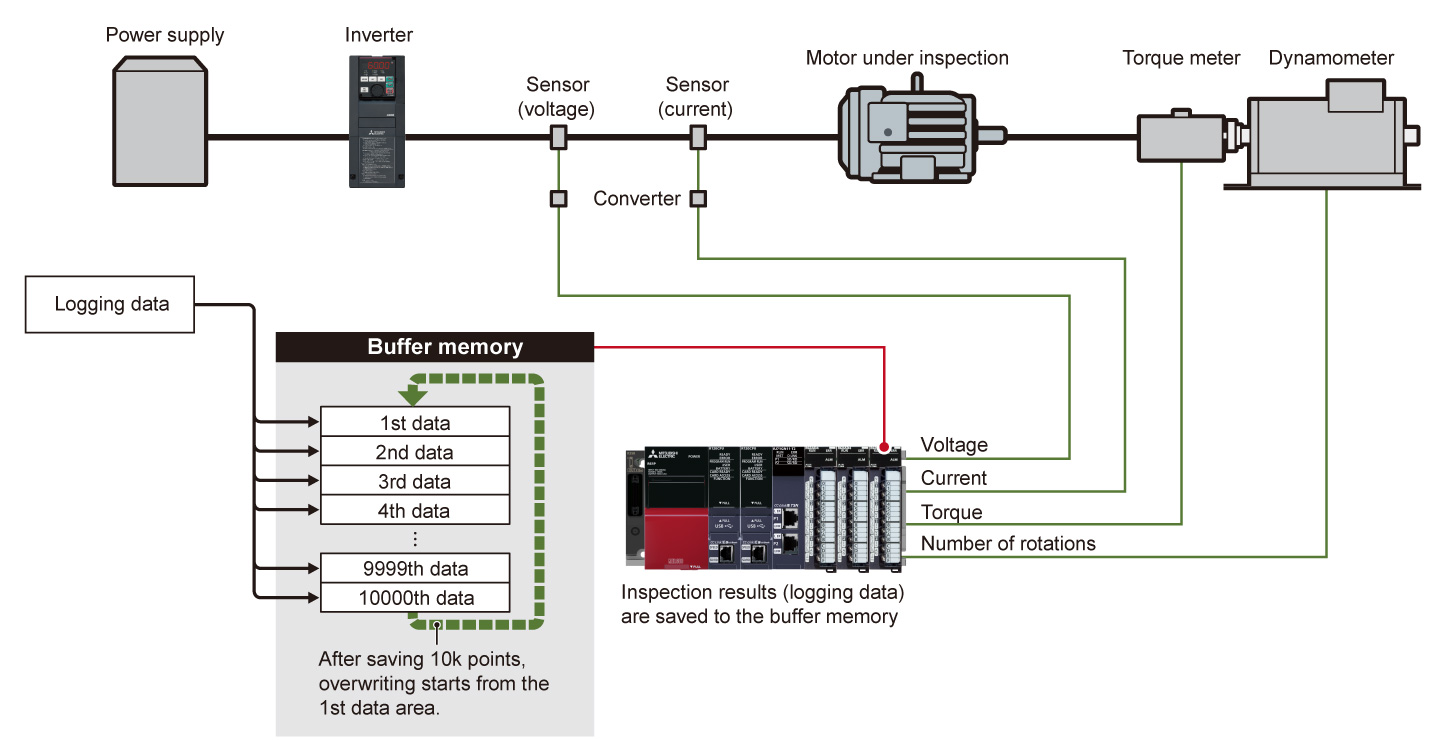

การเก็บข้อมูลความเร็วสูงที่ต้องการอย่างมากในงานอุตสาหกรรม ^{อินพุต}

• การเก็บข้อมูลความเร็วสูง
• ระบุสาเหตุข้อผิดพลาด

• มาพร้อมฟังก์ชันบันทึกข้อมูลที่เก็บข้อมูลอินพุตอนาล็อกด้วยความเร็วสูง จึงบันทึกข้อมูลจำนวนมากได้สูงสุด 10k จุดต่อช่องสัญญาณ
• สามารถหยุดการเก็บข้อมูลตามจังหวะที่กำหนดในโปรแกรมหรือเมื่อสถานะข้อมูลเปลี่ยนแปลงโดยใช้เป็น ทริกเกอร์หยุดค้าง ช่วยให้ระบุข้อผิดพลาดและเก็บข้อมูลทดสอบได้ง่าย
• ใช้การบันทึกข้อมูลกับงานอย่างสายตรวจสอบมอเตอร์ได้ โดยบันทึกสมรรถนะของมอเตอร์ด้วยความเร็วสูง แล้ววิเคราะห์ค่าต่าง ๆ เช่น แรงดันไฟฟ้า กระแสไฟฟ้า แรงบิด และความเร็วรอบ ผ่านการเปรียบเทียบกับรูปแบบการทดสอบต่าง ๆ

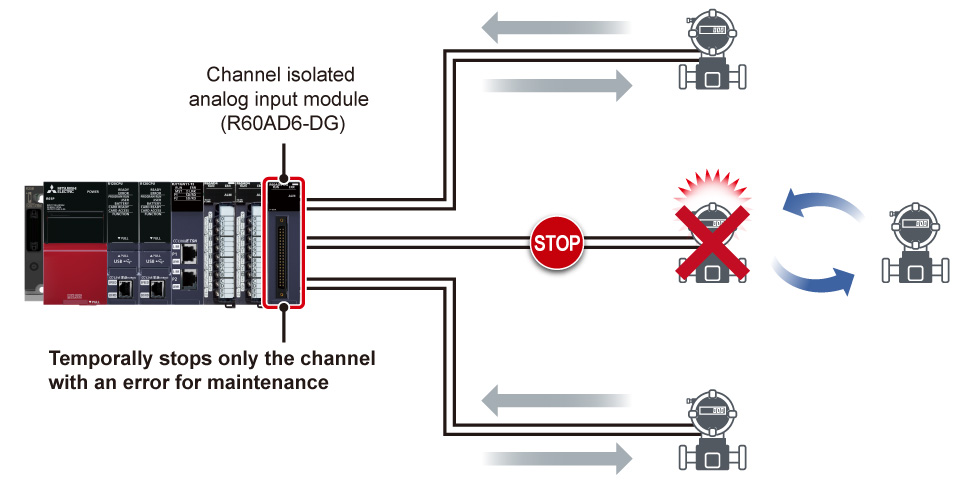

โมดูลอินพุตอนาล็อกรองรับทรานสมิตเตอร์ 2 สาย ^R60AD6-DG

• รองรับทรานสมิตเตอร์ 2 สาย
• ลดเวลาหยุดทำงาน

• โมดูลอินพุตอนาล็อกแบบแยกช่องสัญญาณสามารถจ่ายไฟให้ทรานสมิตเตอร์ 2 สายได้ จึงไม่ต้องใช้แหล่งจ่ายไฟเฉพาะ
• สามารถหยุดจ่ายไฟให้ทรานสมิตเตอร์ 2 สายชั่วคราวเป็นรายช่องสัญญาณได้แม้เกิดความขัดข้อง ทำให้บำรุงรักษาได้โดยไม่ต้องหยุดระบบและช่วยลดเวลาหยุดทำงาน

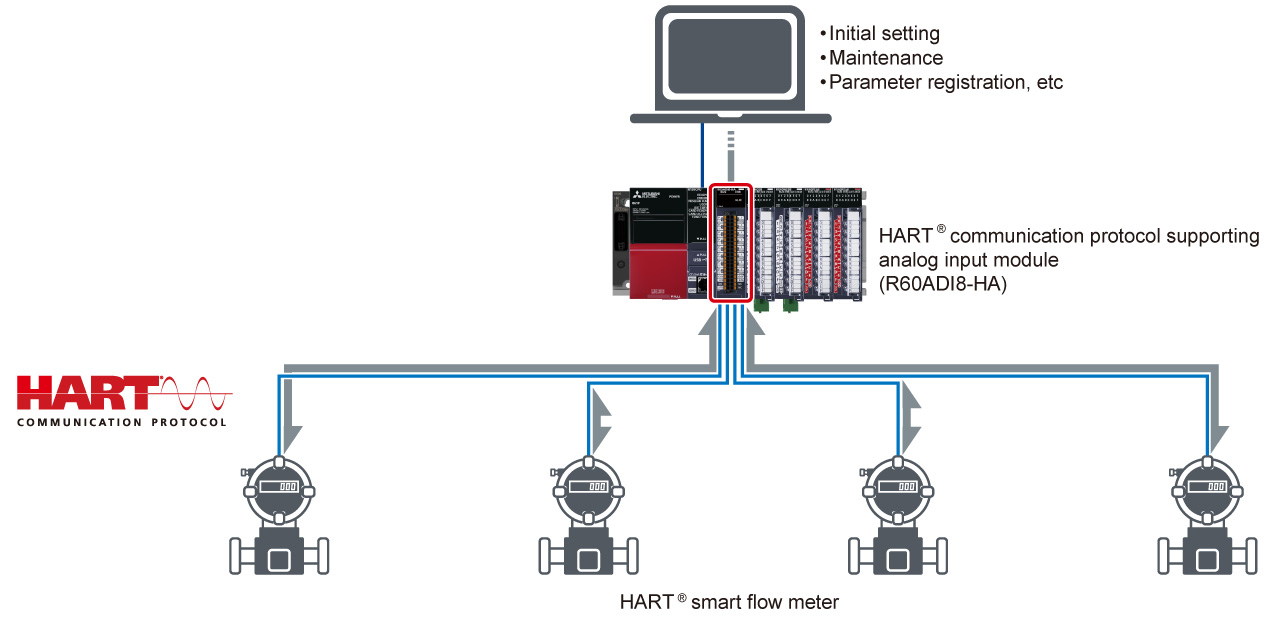

โปรโตคอลสื่อสาร HART <span class="ff-nsj"> ® </span> รองรับการสื่อสารกับอุปกรณ์ภาคสนาม ^R60ADI8-HA

• รองรับการสื่อสาร HART ®
• ลงทะเบียนจากมาสเตอร์ได้จากระยะไกล

• โมดูลอินพุตอนาล็อกที่รองรับโปรโตคอลสื่อสาร HART ® สามารถรับสัญญาณอนาล็อกและวินิจฉัยอุปกรณ์ที่ใช้การสื่อสาร HART ® ได้ ทำให้บำรุงรักษาระบบได้ง่าย
• สามารถตั้งค่าคำสั่งต่าง ๆ เช่น การลงทะเบียนพารามิเตอร์ของอุปกรณ์ภาคสนามที่รองรับการสื่อสาร HART ® ได้จากระยะไกลผ่านโมดูลอินพุตอนาล็อกที่รองรับโปรโตคอลสื่อสาร HART ®

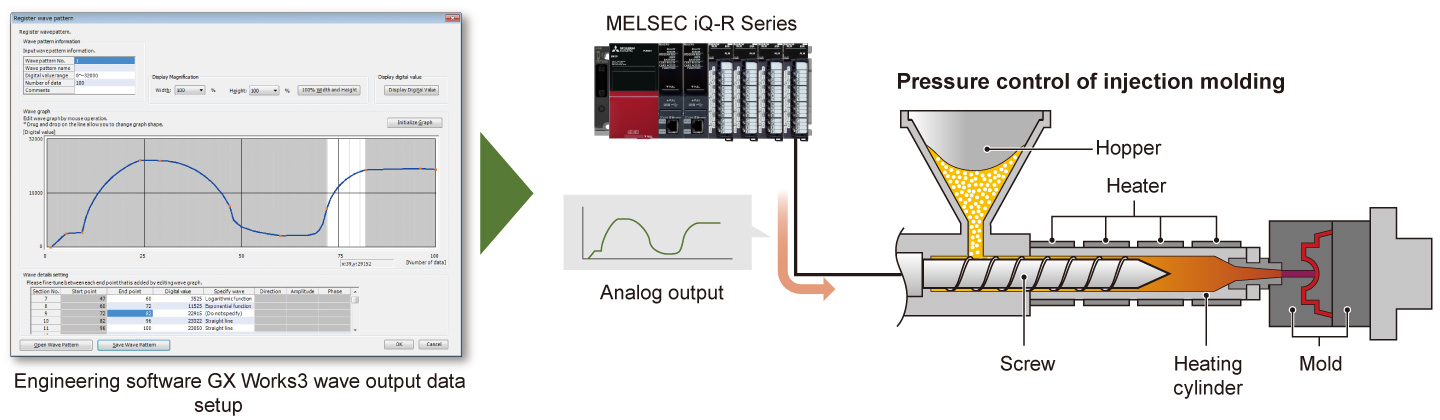

เอาต์พุตสัญญาณคลื่นที่กำหนดไว้ล่วงหน้าได้รวดเร็วและราบรื่นขึ้น ^{เอาต์พุต}

• เอาต์พุตรูปคลื่นที่ลงทะเบียนไว้ล่วงหน้า
• ลดการเขียนโปรแกรม

• โมดูลเอาต์พุตอนาล็อกสามารถใช้รูปคลื่นที่ลงทะเบียนไว้ล่วงหน้าได้ง่าย ให้เอาต์พุตต่อเนื่องที่ราบรื่นและเร็วกว่าการควบคุมด้วยโปรแกรม
• เมื่อลงทะเบียนรูปคลื่นไว้ในโมดูล จะควบคุมรูปคลื่นอนาล็อกได้
• ไม่จำเป็นต้องมีโปรแกรมเอาต์พุตอนาล็อกเฉพาะ เช่น โปรแกรมควบคุมต่อเนื่อง จึงช่วยลดเวลาเขียนโปรแกรมได้อีก
