เกี่ยวกับ CC-Link IE Field Network

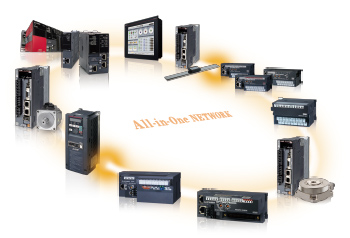

เครือข่ายครบจบในหนึ่งเดียว

CC-Link IE Field Network เป็นเครือข่ายเดียวที่ผสานความยืดหยุ่นของ Ethernet เข้ากับการทำงานแบบซิงโครนัสความแม่นยำสูงสำหรับการควบคุม Motion เครือข่ายเดียวนี้ช่วยเชื่อมต่ออุปกรณ์ภาคสนามหลายประเภทได้อย่างยืดหยุ่น เช่น servo amplifiers, I/O modules และโมดูลตัวนับความเร็วสูง

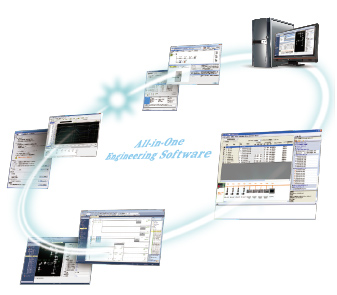

ซอฟต์แวร์วิศวกรรมครบจบในหนึ่งเดียว

งานหลายประเภท เช่น การตั้งค่าพารามิเตอร์ Simple Motion การปรับ servo การดีบัก และการสร้าง sequence program เช่น function block (FB) ทำได้ด้วยซอฟต์แวร์วิศวกรรมแบบ all-in-one เพียงตัวเดียว

โหมดควบคุม servo amplifier

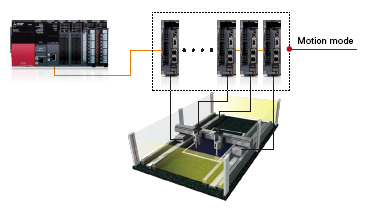

■ Motion mode
Motion mode ใช้ร่วมกับโมดูล Simple Motion เพื่อรองรับฟังก์ชันควบคุม Motion ขั้นสูง เช่น การกำหนดตำแหน่งสำหรับการอินเทอร์โพเลชันหลายแกน การควบคุมแบบซิงโครนัส และการควบคุมความเร็ว-แรงบิด

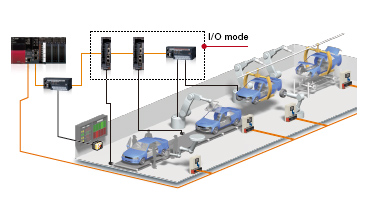

■ I/O mode
I/O mode ขับสายพานลำเลียง โต๊ะหมุน กลไกบอลสกรู เป็นต้น ได้ง่าย โดยใช้ฟังก์ชันกำหนดตำแหน่งในตัวของ servo amplifier

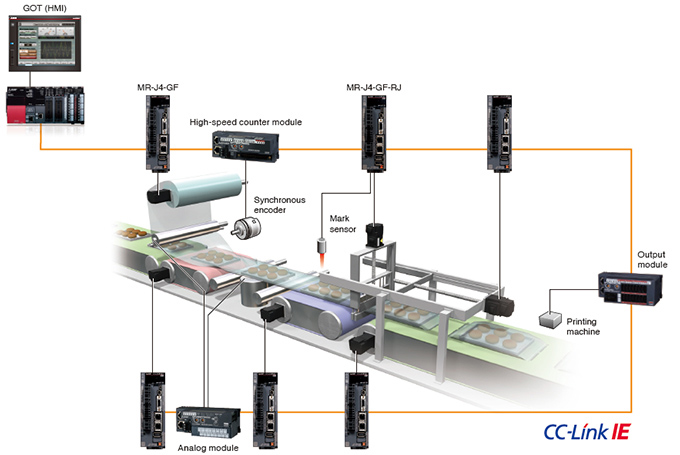

การซิงโครไนซ์อินพุตและเอาต์พุตกับการควบคุม servo

อินพุตและเอาต์พุตข้อมูลหลายประเภท เช่น ค่า synchronous encoder ค่าแรงตึงแผ่น และข้อมูลข้อความ ให้สอดคล้องกับรอบการสื่อสารคำสั่ง servo ได้ จึงรองรับแอปพลิเคชันควบคุม Motion ได้หลากหลาย

[ตัวอย่างอินพุตและเอาต์พุตที่ซิงโครไนซ์กับรอบการสื่อสารคำสั่งของ servo amplifier]

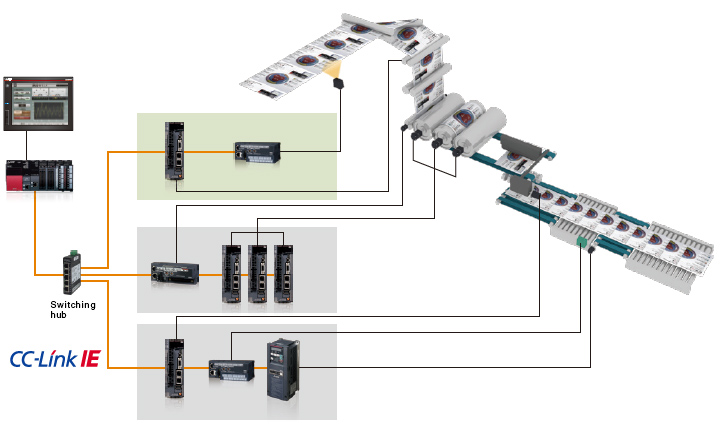

โทโพโลยีเครือข่ายที่ยืดหยุ่น

เมื่อใช้ switching hub จะรองรับโทโพโลยีเครือข่ายได้หลายแบบ เช่น star, line, ring และการผสม star กับ line ความยืดหยุ่นนี้ช่วยให้เชื่อมต่ออุปกรณ์เพิ่มเติมเข้ากับพอร์ตที่ว่างได้ง่าย โดยไม่ต้องกังวลข้อจำกัดมากนัก

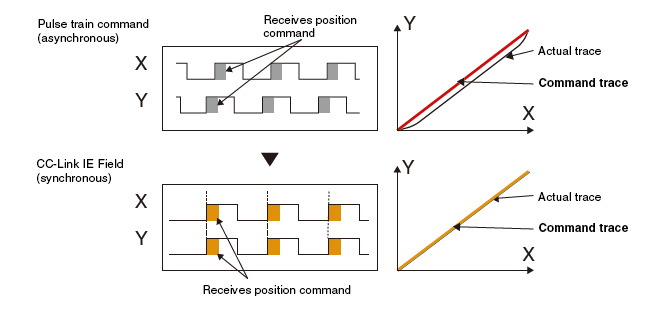

สมรรถนะที่เหนือกว่าด้วยการสื่อสารแบบซิงโครนัส

CC-Link IE Field Network มีฟังก์ชัน Motion อยู่ในแบนด์วิดท์การสื่อสารแบบ cyclic จึงสื่อสารแบบซิงโครนัสกับ servo amplifiers ได้ และรองรับการกำหนดตำแหน่งความเร็วสูงความแม่นยำสูง การควบคุมแบบซิงโครนัส และการควบคุมแบบแคม

รุ่นที่รองรับ CC-Link IE

Servo System Controller

Servo amplifiers
