SSCNET คืออะไร

Mitsubishi พัฒนาเครือข่ายระบบ servo เฉพาะของตนเองอย่าง "SSCNET" เพื่อมุ่งสู่ความน่าเชื่อถือ
SSCNET เป็นเครือข่าย optical ที่ทำให้การทำงานราบรื่น ตอบสนองสูง และแม่นยำสูงได้ในทุกสภาพแวดล้อม

* SSCNET (Servo System Controller NETwork)

การทำงานราบรื่น ความเร็วสูง และแม่นยำสูง

เทคโนโลยี servo ก้าวหน้าอย่างมาก SSCNET ทำให้อุปกรณ์มีสมรรถนะสูงและความแม่นยำสูงในระดับที่คำสั่ง pulse train หรือคำสั่ง analog แบบเดิมทำได้ยาก
ทั้งคำสั่ง pulse train และคำสั่ง analog ต่างมีข้อจำกัด โดยแบบแรกมีความถี่พัลส์จำกัดสำหรับการควบคุมความเร็วสูงและแม่นยำสูง ส่วนแบบหลังไวต่อสัญญาณรบกวนในสาย แรงดันตกจากความยาวสาย และ drift ตามอุณหภูมิ
SSCNET แก้ปัญหาเหล่านี้และทำให้การทำงานราบรื่นขึ้นด้วยความเร็วและความแม่นยำสูง ระบบสื่อสาร serial ความเร็วสูงของ SSCNET ช่วยให้สร้างระบบควบคุมแบบซิงโครนัสของ servo motor และระบบตำแหน่งสัมบูรณ์ได้ง่าย อีกทั้งการเชื่อมต่อ connector แบบ one-touch ยังช่วยให้เดินสายง่ายขึ้น

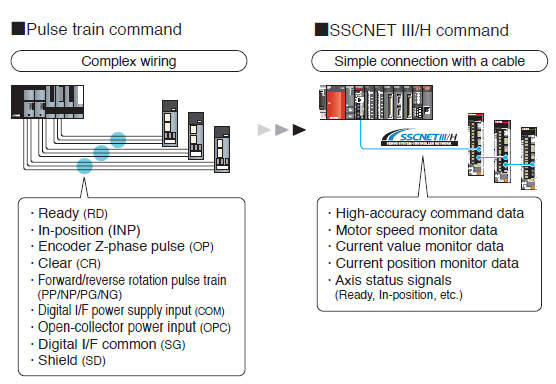

ลดการเดินสาย

เชื่อมต่อ SSCNET ได้เพียงเสียบสายเฉพาะเข้ากับคอนเนคเตอร์ จึงไม่ต้องเดินสายซับซ้อน

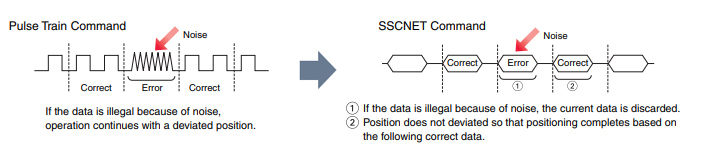

ความน่าเชื่อถือที่ดีขึ้น

SSCNET ให้ความแม่นยำและความเชื่อถือได้สูงในการสื่อสารข้อมูล เมื่อเกิดข้อผิดพลาดระหว่างการสื่อสาร ระบบจะทิ้งข้อมูลปัจจุบันและใช้ข้อมูลปกติถัดไป

SSCNETIII/H ข้อมูลจำเพาะ

รายการ		SSCNETIII/H
สื่อกลางการสื่อสาร		สาย optical fiber
สื่อกลางการสื่อสาร		สายมาตรฐานสำหรับภายในตู้ควบคุม สายมาตรฐานสำหรับภายนอกตู้ควบคุม	สายระยะไกล ^{(หมายเหตุ-1)}
ความเร็วการสื่อสาร		150 Mbps
รอบการสื่อสาร ^{(หมายเหตุ-2)}	ส่ง	0.22 ms/0.44 ms/0.88 ms
รอบการสื่อสาร ^{(หมายเหตุ-2)}	รับ	0.22 ms/0.44 ms/0.88 ms
จำนวนแกนควบคุมสูงสุดต่อระบบ		รอบการสื่อสาร 0.22 ms : 4 แกน/system รอบการสื่อสาร 0.44 ms : 8 แกน/system รอบการสื่อสาร 0.88 ms : 16 แกน/system
ระยะการส่งข้อมูล		ระยะห่างสูงสุดระหว่างสถานี 20 m ระยะรวมสูงสุด 320 m (20 m x 16 แกน)	ระยะห่างสูงสุดระหว่างสถานี 50 m ระยะรวมสูงสุด 800 m (50 m x 16 แกน)
ความทนทานต่อสัญญาณรบกวน		◎

(หมายเหตุ-1): สินค้าสั่งพิเศษ
(หมายเหตุ-2): รอบการสื่อสารแตกต่างกันตามข้อมูลจำเพาะของคอนโทรลเลอร์
