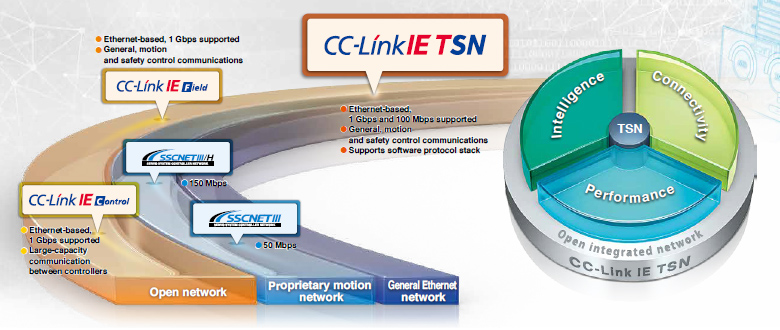

เกี่ยวกับ CC-Link IE TSN

CC-Link IE TSN รองรับการสื่อสาร TCP/IP และนำไปใช้กับสถาปัตยกรรมอุตสาหกรรมผ่าน TSN ที่รองรับการสื่อสารแบบเรียลไทม์ ด้วยสถาปัตยกรรมระบบที่ยืดหยุ่น รวมถึงคุณสมบัติการตั้งค่าและแก้ไขปัญหาที่ครบครัน CC-Link IE TSN จึงเหมาะสำหรับสร้างโครงสร้างพื้นฐาน IIoT ทั่วทั้งองค์กรการผลิต

TSN: Time Sensitive Networking
IIoT: Industrial Internet of Things

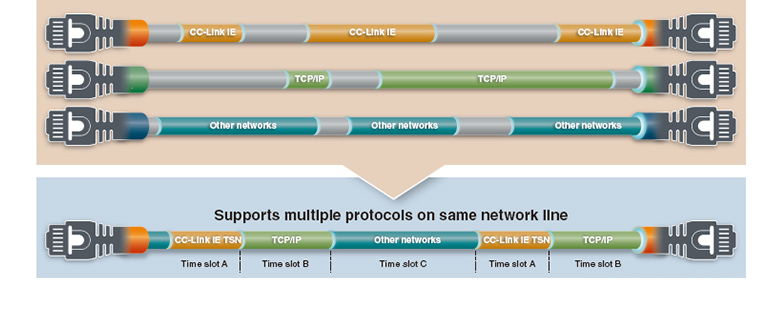

สมรรถนะเครือข่ายแบบเรียลไทม์แม้ผสานกับข้อมูลสารสนเทศ

เทคโนโลยี TSN ช่วยผสมการสื่อสารแบบกำหนดเวลาได้แน่นอนกับข้อมูลสารสนเทศของระบบ IT บนเครือข่ายเดียวกันได้ โดยจัดสรรแบนด์วิดท์เครือข่ายเพิ่มขึ้นให้การสื่อสารแบบ cyclic ของ CC-Link IE TSN และการสื่อสาร TCP/IP มีลำดับความสำคัญสูงกว่า จึงเชื่อมต่ออุปกรณ์ที่ใช้การสื่อสาร Ethernet ทั่วไปบนเครือข่ายเดียวกันได้พร้อมรักษาสมรรถนะการสื่อสารควบคุมแบบเรียลไทม์

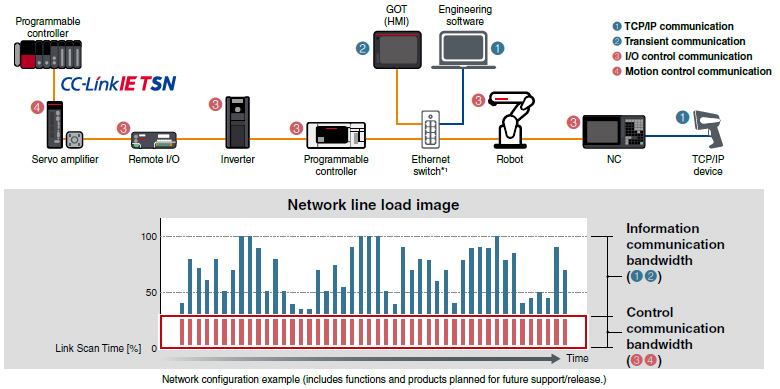

การควบคุมแบบกำหนดเวลาได้แน่นอนแม้ผสมกับการสื่อสาร TCP/IP

ยังคงรักษาสมรรถนะการสื่อสารแบบ cyclic ที่กำหนดเวลาได้แน่นอน แม้ผสมกับข้อมูลสารสนเทศที่ช้ากว่า (non real-time)
จึงใช้อุปกรณ์สื่อสาร TCP/IP ได้โดยไม่กระทบต่อการควบคุมโดยรวม

* อุปกรณ์บางชนิดอาจเชื่อมต่อกับ CC-Link IE TSN ไม่ได้ ขึ้นอยู่กับการกำหนดค่าระบบ

การควบคุมแบบกำหนดเวลาได้แน่นอนแม้ผสมกับการสื่อสาร TCP/IP

*1. แนะนำให้ใช้ switching hub Class B ที่รองรับ CC-Link IE TSN ตามคำแนะนำของ CC-Link Partner Association

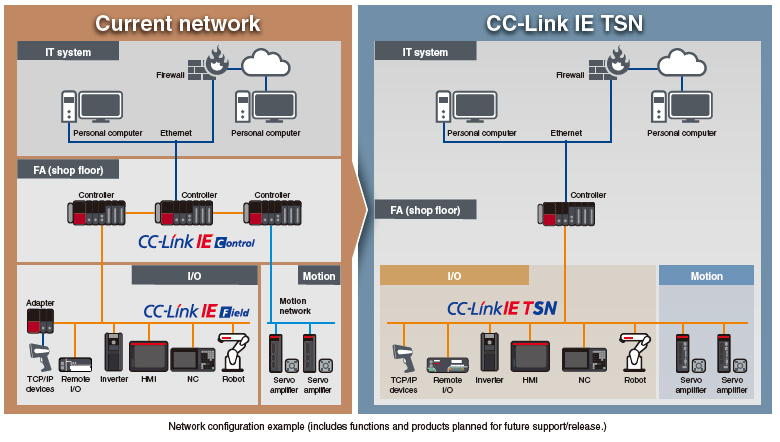

เครือข่ายแบบรวม

ระบบเครือข่ายในปัจจุบันใช้หลายเครือข่ายเพื่อให้ระบบ IT และระบบควบคุมในหน้างานการผลิตสื่อสารกันได้
CC-Link IE TSN เป็นโซลูชันครบจบสำหรับรวมเครือข่ายต่างๆ จึงเพิ่มความยืดหยุ่นของโทโพโลยีและลดต้นทุนการเดินสาย

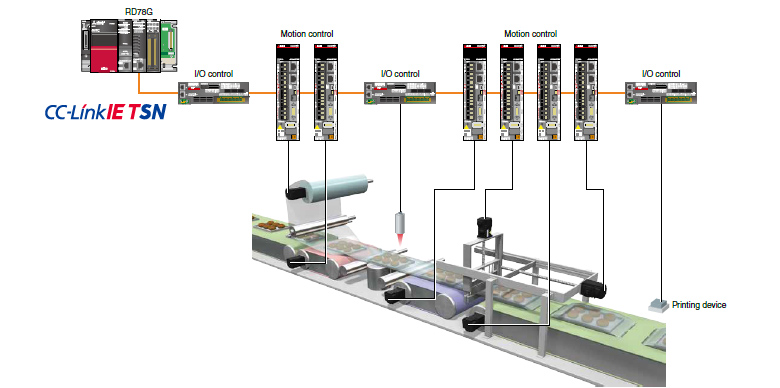

ระบบ servo สมรรถนะสูง

การควบคุม Motion ความเร็วสูงและความแม่นยำสูง

CC-Link IE TSN ควบคุม I/O modules พร้อมรักษาการควบคุม Motion ความเร็วสูง เครือข่ายเดียวนี้ช่วยเพิ่มสมรรถนะของเครื่องจักร

การควบคุม Motion (การประมวลผลความเร็วสูง)
I/O control (การประมวลผลความเร็วต่ำ) ^*1

*1RD78G รองรับ standard stations เมื่อใช้งานในโหมด Simple Motion

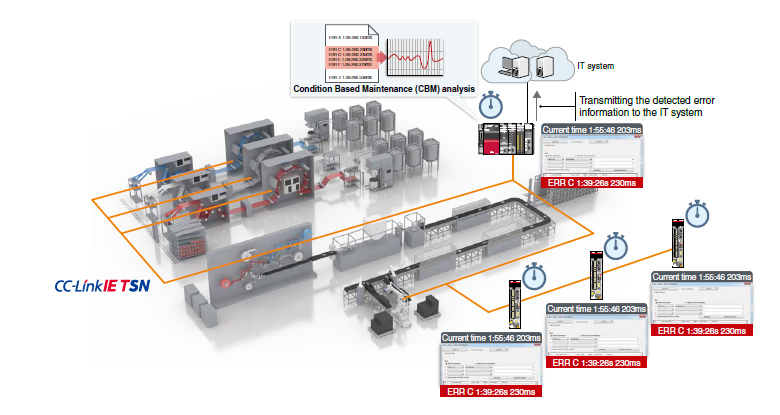

การซิงโครไนซ์เวลา

เวลาที่ตั้งไว้จะซิงโครไนซ์อย่างสมบูรณ์ระหว่าง servo amplifiers, โมดูลการเคลื่อนที่ และ PLC CPUs
การซิงโครไนซ์เวลานี้ช่วยบันทึกประวัติเหตุการณ์ตามลำดับเวลาได้อย่างแม่นยำ ทำให้ระบุสาเหตุของข้อผิดพลาดได้ง่าย

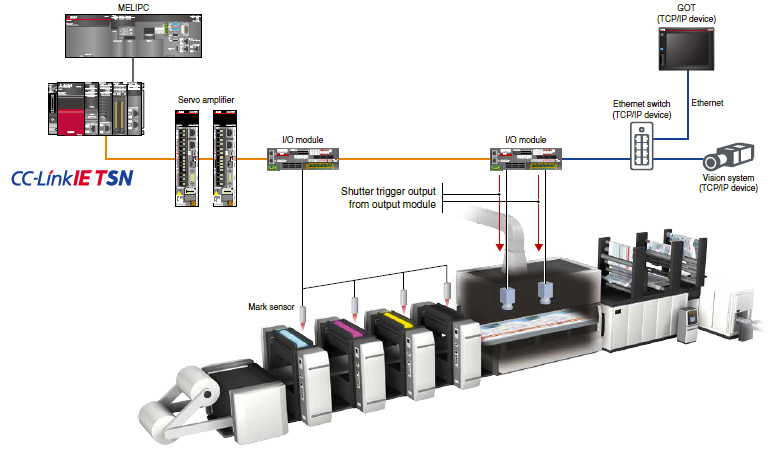

การเชื่อมต่อไร้รอยต่อระหว่างอุปกรณ์ TCP/IP กับระบบ servo

สามารถผสมการสื่อสาร TCP/IP (การสื่อสารข้อมูลสารสนเทศ) ไว้ในสายเดียวกับการสื่อสารควบคุมแบบเรียลไทม์ของ CC-Link IE TSN ได้
สามารถเชื่อมต่อ device stations ของ CC-Link IE TSN และอุปกรณ์ TCP/IP บนเครือข่ายเดียวกัน เพื่อให้ได้ระบบเครือข่ายที่ยืดหยุ่นและรวมเป็นหนึ่ง โปรดทราบว่าต้องเชื่อมต่ออุปกรณ์ TCP/IP หลัง servo amplifiers และ I/O modules
