MELSEC-F series N:N เครือข่าย

    คุณสมบัติ

    1. 1.สามารถสร้าง Data link ได้ด้วยโปรแกรมอย่างง่าย โดยเชื่อมต่อ FX PLC สูงสุด 8 ยูนิต
    2. 2.บิตดีไวซ์ (0 ถึง 64 พอยต์) และเวิร์ดดีไวซ์ (4 ถึง 8 พอยต์) ถูกลิงก์โดยอัตโนมัติระหว่างแต่ละสถานี สถานะ ON/OFF ของสถานีอื่น ๆ และค่าในดาต้าเรจิสเตอร์สามารถดึงมาใช้งานผ่านดีไวซ์ที่จัดสรรให้กับสถานีในพื้นที่

    อุปกรณ์สื่อสารที่รองรับ

    RS-485 communication device

    รุ่น FX PLC ที่รองรับ
    FX
    3S     		FX
    3G     		FX
    3U     		FX
    3GC     		FX
    3UC
    แผงขยายฟังก์ชัน FX3G-485-BD *5
    ○
    สูงสุด
    1 หน่วย     		○
    สูงสุด
    2 units
    *1     		× × ×
    FX3G-485-BD-RJ *5
    ○
    สูงสุด
    1 หน่วย     		○
    สูงสุด
    2 units
    *1     		× × ×
    FX3U-485-BD × × ○
    สูงสุด
    1 หน่วย     		× *2
    ○
    สูงสุด
    1 หน่วย
    อะแดปเตอร์เฉพาะ FX3U-485ADP-MB *6
    ○
    สูงสุด
    1 หน่วย     		*3
    ○
    สูงสุด
    2 units
    *1     		*4
    ○
    สูงสุด
    2 units     		○
    สูงสุด
    2 units     		*4
    ○
    สูงสุด
    2 units
    • *1FX3G 14 pt, 24 pt models: 1 board. 40 pt, 60 pt models: 2 boards.
    • *2สามารถเชื่อมต่อได้เฉพาะกับ FX3UC-32MT-LT(-2) เท่านั้น
    • *3เมื่อต่อกับ FX3G จำเป็นต้องใช้ FX3G-CNV-ADP
    • *4เมื่อต่อกับ FX3U หรือ FX3UC-32MT-LT(-2) จำเป็นต้องใช้แผงขยายฟังก์ชัน
    • *5แผงขยายฟังก์ชันและ FX3S-CNV-ADP ไม่สามารถใช้งานร่วมกันได้
    • *6เมื่อต่อกับ FX3S จำเป็นต้องใช้ FX3S-CNV-ADP

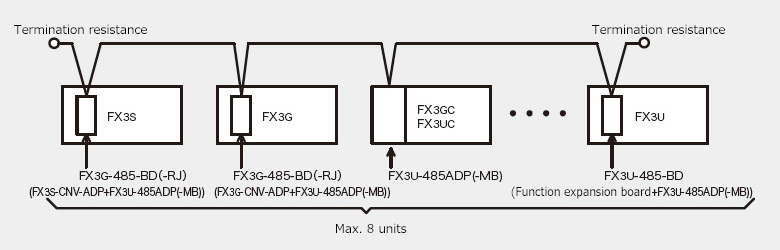

    ตัวอย่างการกำหนดค่าระบบ

    ตัวอย่างการกำหนดค่าระบบ

    ข้อมูลจำเพาะ

    รายการ ข้อมูลจำเพาะ
    มาตรฐานการส่งข้อมูล เป็นไปตามมาตรฐาน RS-485
    ความยาวสายรวม เมื่อโมดูลสื่อสารทั้งหมดเป็นอะแดปเตอร์เฉพาะ: 500 ม.
    เมื่อใช้แผงขยายฟังก์ชันหรือรวมอยู่ในระบบ: 50 ม.
    วิธีการสื่อสาร/ความเร็วการส่งข้อมูล Half-duplex bidirectional, 38400 bps
    จำนวนยูนิตที่เชื่อมต่อได้ สูงสุด 8 units
    พอยต์ลิงก์ Pattern 0 บิตดีไวซ์: 0 พอยต์, เวิร์ดดีไวซ์: 4 พอยต์ (FX3S, FX3G, FX3U, FX3GC, FX3UC)
    Pattern 1 บิตดีไวซ์: 32 พอยต์, เวิร์ดดีไวซ์: 4 พอยต์ (FX3S, FX3G, FX3U, FX3GC, FX3UC)
    Pattern 2 บิตดีไวซ์: 64 พอยต์, เวิร์ดดีไวซ์: 8 พอยต์ (FX3S, FX3G, FX3U, FX3GC, FX3UC)
    เวลารีเฟรชลิงก์ (ms) Pattern 0 ขึ้นอยู่กับจำนวนยูนิตที่เชื่อมต่อ2 units (18), 3 units (26), 4 units (33), 5 units (41), 6 units (49), 7 units (57), 8 units (65)
    Pattern 1 ขึ้นอยู่กับจำนวนยูนิตที่เชื่อมต่อ2 units (22), 3 units (32), 4 units (42), 5 units (52), 6 units (62), 7 units (72), 8 units (82)
    Pattern 2 ขึ้นอยู่กับจำนวนยูนิตที่เชื่อมต่อ2 units (34), 3 units (50), 4 units (66), 5 units (83), 6 units (99), 7 units (115), 8 units (131)
    อุปกรณ์ที่ใช้เชื่อมต่อกับ PLC FX3S FX3G-485-BD(-RJ) or FX3S-CNV-ADP + FX3U-485ADP-MB
    FX3G FX3G-485-BD(-RJ) or FX3G-CNV-ADP + FX3U-485ADP-MB
    FX3GC FX3U-485ADP-MB
    FX3U,
    FX3UC *     		FX3U-485-BD หรือแผงขยายฟังก์ชัน + FX3U-485ADP-MB
    FX PLC ที่รองรับ FX3S, FX3G, FX3U, FX3UC
    • *แผงขยายฟังก์ชันไม่สามารถเชื่อมต่อกับ FX3UC-**MT/D, FX3UC-**MT/DSS และ FX3UC-16MR/D(S)-T ได้ อะแดปเตอร์เฉพาะสามารถเชื่อมต่อได้โดยตรง
