คุณสมบัติ
สามารถสร้าง Data link ระหว่างคอมพิวเตอร์ในฐานะสถานีมาสเตอร์กับ PLC หลายเครื่องได้
เนื่องจาก Data link ดำเนินการโดยคำสั่งที่ส่งจากคอมพิวเตอร์ จึงเหมาะสำหรับระบบจัดการและควบคุมที่คอมพิวเตอร์เป็นตัวควบคุมหลัก
- 1.โดยใช้อุปกรณ์สื่อสาร RS-485 สามารถเชื่อมต่อ FX และ A PLC ได้สูงสุด 16 เครื่อง และรับ/ส่งข้อมูลตามคำสั่งจากคอมพิวเตอร์
- 2.โดยใช้อุปกรณ์สื่อสาร RS-232C สามารถรับ/ส่งข้อมูลแบบ 1:1 กับคอมพิวเตอร์ได้
- 3.โปรโตคอลรองรับโปรโตคอล computer link เฉพาะของ PLC (รูปแบบ 1 และ 4)
อุปกรณ์สื่อสารที่รองรับ
RS-232C communication device
| รุ่น | FX PLC ที่รองรับ | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| FX 3S |
FX 3G |
FX 3U |
FX 3GC |
FX 3UC |
|||||||
| แผงขยายฟังก์ชัน | FX3G-232-BD |
*5
○ สูงสุด 1 หน่วย |
○ สูงสุด 2 units *1 |
× | × | × | |||||
| FX3U-232-BD | × | × | ○ สูงสุด 1 หน่วย |
× |
*2
○ สูงสุด 1 หน่วย |
||||||
| อะแดปเตอร์เฉพาะ | FX3U-232ADP-MB |
*6
○ สูงสุด 1 หน่วย |
*3
○ สูงสุด 2 units *1 |
*4
○ สูงสุด 2 units |
○ สูงสุด 2 units |
*4
○ สูงสุด 2 units |
|||||
- *1FX3G 14 pt, 24 pt models: 1 board. 40 pt, 60 pt models: 2 boards.
- *2สามารถเชื่อมต่อได้เฉพาะกับ FX3UC-32MT-LT(-2) เท่านั้น
- *3เมื่อต่อกับ FX3G จำเป็นต้องใช้ FX3G-CNV-ADP
- *4เมื่อต่อกับ FX3U หรือ FX3UC-32MT-LT(-2) จำเป็นต้องใช้แผงขยายฟังก์ชัน
- *5แผงขยายฟังก์ชันและ FX3S-CNV-ADP ไม่สามารถใช้งานร่วมกันได้
- *6เมื่อต่อกับ FX3S จำเป็นต้องใช้ FX3S-CNV-ADP
RS-485 communication device
| รุ่น | FX PLC ที่รองรับ | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| FX 3S |
FX 3G |
FX 3U |
FX 3GC |
FX 3UC |
|||||||
| แผงขยายฟังก์ชัน | FX3G-485-BD |
*5
○ สูงสุด 1 หน่วย |
○ สูงสุด 2 units *1 |
× | × | × | |||||
| FX3G-485-BD-RJ |
*5
○ สูงสุด 1 หน่วย |
○ สูงสุด 2 units *1 |
× | × | × | ||||||
| FX3U-485-BD | × | × | ○ สูงสุด 1 หน่วย |
× |
*2
○ สูงสุด 1 หน่วย |
||||||
| อะแดปเตอร์เฉพาะ | FX3U-485ADP-MB |
*6
○ สูงสุด 1 หน่วย |
*3
○ สูงสุด 2 units *1 |
*4
○ สูงสุด 2 units |
○ สูงสุด 2 units |
*4
○ สูงสุด 2 units |
|||||
- *1FX3G 14 pt, 24 pt models: 1 board. 40 pt, 60 pt models: 2 boards.
- *2สามารถเชื่อมต่อได้เฉพาะกับ FX3UC-32MT-LT(-2) เท่านั้น
- *3เมื่อต่อกับ FX3G จำเป็นต้องใช้ FX3G-CNV-ADP
- *4เมื่อต่อกับ FX3U หรือ FX3UC-32MT-LT(-2) จำเป็นต้องใช้แผงขยายฟังก์ชัน
- *5แผงขยายฟังก์ชันและ FX3S-CNV-ADP ไม่สามารถใช้งานร่วมกันได้
- *6เมื่อต่อกับ FX3S จำเป็นต้องใช้ FX3S-CNV-ADP
ตัวอย่างการกำหนดค่าระบบ

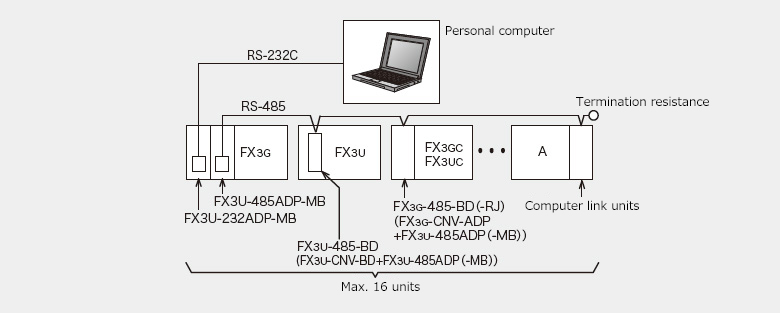

การเชื่อมต่อแบบ 1:N โดยใช้การสื่อสาร RS-485 (422)

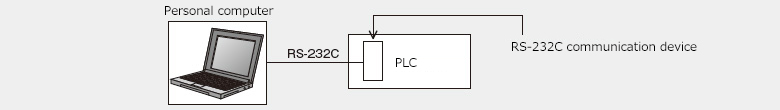

การเชื่อมต่อแบบ 1:1 โดยใช้การสื่อสาร RS-232C
ข้อมูลจำเพาะ
| รายการ | ข้อมูลจำเพาะ | |
|---|---|---|
| มาตรฐานการส่งข้อมูล | เป็นไปตามมาตรฐาน RS-485 (RS-422) หรือ RS-232C | |
| ความยาวสายรวม | RS-485 | เมื่อใช้อะแดปเตอร์เฉพาะ: 500 ม. เมื่อใช้แผงขยายฟังก์ชัน (รวมถึงเมื่อใช้อะแดปเตอร์เฉพาะและแผงขยายฟังก์ชันร่วมกัน): 50 ม. |
| RS-232C | 15 m | |
| วิธีการสื่อสาร | Half-duplex bidirectional | |
| ความเร็วการส่งข้อมูล | FX3S, FX3G, FX3U, FX3GC, FX3UC |
300/600/1200/2400/4800/9600/19200/38400 bps *1 |
| จำนวนยูนิตที่เชื่อมต่อได้ | RS485 : สูงสุด 16 units, RS-232C : 1 หน่วย | |
| ประเภทโปรโตคอล | โปรโตคอล computer link MELSEC-A รูปแบบ 1, 4 (มีข้อจำกัดบางประการ) | |
| อุปกรณ์เชื่อมต่อ RS-485 (RS-422) | FX3S | FX3G-485-BD(-RJ), or FX3S-CNV-ADP + FX3U-485ADP-MB |
| FX3G | FX3G-485-BD(-RJ), or FX3G-CNV-ADP + FX3U-485ADP-MB | |
| FX3GC | FX3U-485ADP-MB | |
| FX3U, FX3UC *2 | FX3U-485-BD หรือแผงขยายฟังก์ชัน + FX3U-485ADP-MB | |
| อุปกรณ์เชื่อมต่อ RS-232C | FX3S | FX3G-232-BD, or FX3S-CNV-ADP + FX3U-232ADP-MB |
| FX3G | FX3G-485-BD, or FX3G-CNV-ADP + FX3U-232ADP-MB | |
| FX3GC | FX3U-232ADP-MB | |
| FX3U, FX3UC *2 | FX3U-232-BD หรือแผงขยายฟังก์ชัน + FX3U-232ADP-MB | |
| FX PLC ที่รองรับ | FX3G, FX3U, FX3GC, FX3UC ยูนิตที่ใช้โปรโตคอล computer link รุ่น A |
|
- *1สำหรับ FX3U และ FX3UC ความเร็วส่งข้อมูล 38400 bps รองรับตั้งแต่เวอร์ชัน 2.41 ขึ้นไป
- *2สำหรับ FX3UC-**MT/D, FX3UC-**MT/DSS และ FX3UC-16MR/D(S)-T ไม่สามารถเชื่อมต่อแผงขยายฟังก์ชันได้ อะแดปเตอร์เฉพาะสามารถเชื่อมต่อได้โดยตรง
