คุณสมบัติ
การใช้อุปกรณ์สื่อสาร RS-422, USB หรือ RS-232C ช่วยให้สามารถเพิ่มพอร์ตเชื่อมต่อสำหรับอุปกรณ์ต่อพ่วงได้
อุปกรณ์สำหรับการเขียนโปรแกรมลำดับ เช่น คอมพิวเตอร์ส่วนบุคคลและจอแสดงผล (GOT) สามารถเชื่อมต่อกับพอร์ตที่เพิ่มเข้ามาได้
อุปกรณ์สื่อสารที่รองรับ
อุปกรณ์สื่อสาร RS-422
| รุ่น | คุณสมบัติ/วิธีการสื่อสาร | FX PLC ที่รองรับ | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| FX 3S |
FX 3G |
FX 3U |
FX 3GC |
FX 3UC |
|||||||
| แผงขยายฟังก์ชัน | |||||||||||
| FX3G-422-BD |
แผงขยายฟังก์ชันที่สามารถเพิ่มเข้ากับ PLC ได้ ทำการสื่อสารเช่นเดียวกับพอร์ต RS-422 แบบในตัวของ PLC สำหรับการเชื่อมต่ออุปกรณ์ต่อพ่วง |
*3 ○ สูงสุด 1 หน่วย |
○ สูงสุด 2 ยูนิต *1 |
× | × | × | |||||
| FX3U-422-BD | × | × | ○ สูงสุด 1 หน่วย |
× | *2 ○ สูงสุด 1 หน่วย |
||||||
- *1รุ่น FX3G 14 pt และ 24 pt: 1 แผง รุ่น 40 pt และ 60 pt: 2 แผง
- *2สามารถเชื่อมต่อได้เฉพาะกับ FX3UC-32MT-LT(-2) เท่านั้น
- *3แผงขยายฟังก์ชันและ FX3S-CNV-ADP ไม่สามารถใช้งานร่วมกันได้
อุปกรณ์สื่อสาร USB
| รุ่น | คุณสมบัติ/วิธีการสื่อสาร | FX PLC ที่รองรับ | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| FX 3S |
FX 3G |
FX 3U |
FX 3GC |
FX 3UC |
|||||||
| แบบในตัว PLC | |||||||||||
| FX3S, FX3G, FX3GC พอร์ต USB |
พอร์ต USB แบบในตัวของ PLC หลัก เชื่อมต่อกับ PC ที่มีอินเทอร์เฟซ USB สำหรับการเขียนโปรแกรมหรือการมอนิเตอร์
|
○ แบบในตัว |
○ แบบในตัว |
- | ○ แบบในตัว |
- | |||||
| แผงขยายฟังก์ชัน | |||||||||||
| FX3U-USB-BD |
แผงขยายฟังก์ชันที่สามารถเพิ่มเข้ากับ PLC ได้ เชื่อมต่อกับ PC ที่มีอินเทอร์เฟซ USB สำหรับการเขียนโปรแกรมหรือการมอนิเตอร์
|
× | × | ○ สูงสุด 1 หน่วย |
× | * ○ สูงสุด 1 หน่วย |
|||||
- *สามารถเชื่อมต่อได้เฉพาะกับ FX3UC-32MT-LT(-2) เท่านั้น
อุปกรณ์สื่อสาร RS-232C
| รุ่น | คุณสมบัติ/วิธีการสื่อสาร | FX PLC ที่รองรับ | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| FX 3S |
FX 3G |
FX 3U |
FX 3GC |
FX 3UC |
|||||||
| แผงขยายฟังก์ชัน | |||||||||||
| FX3G-232-BD |
แผงขยายฟังก์ชันที่สามารถเพิ่มเข้ากับ PLC ได้ สามารถเชื่อมต่อโดยตรงกับ PC หรือ HMI ที่มีอินเทอร์เฟซ RS-232C ได้
|
*5 ○ สูงสุด 1 หน่วย |
○ สูงสุด 2 ยูนิต *1 |
× | × | × | |||||
| FX3U-232-BD | × | × | ○ สูงสุด 1 หน่วย |
× | *2 ○ สูงสุด 1 หน่วย |
||||||
| อะแดปเตอร์เฉพาะ | |||||||||||
| FX3U-232ADP-MB |
อะแดปเตอร์เฉพาะที่เชื่อมต่อกับด้านซ้ายของ PLC สามารถเชื่อมต่อโดยตรงกับ PC หรือ HMI ที่มีอินเทอร์เฟซ RS-232C ได้
|
*6 ○ สูงสุด 1 หน่วย |
*3 ○ สูงสุด 2 ยูนิต *1 |
*4 ○ สูงสุด 2 ยูนิต |
○ สูงสุด 2 ยูนิต |
*4 ○ สูงสุด 2 ยูนิต |
|||||
- *1รุ่น FX3G 14 pt และ 24 pt: 1 แผง รุ่น 40 pt และ 60 pt: 2 แผง
- *2สามารถเชื่อมต่อได้เฉพาะกับ FX3UC-32MT-LT(-2) เท่านั้น
- *3เมื่อต่อกับ FX3G จำเป็นต้องใช้ FX3G-CNV-ADP
- *4เมื่อต่อกับ FX3U หรือ FX3UC-32MT-LT(-2) จำเป็นต้องใช้แผงขยายฟังก์ชัน
- *5แผงขยายฟังก์ชันและ FX3S-CNV-ADP ไม่สามารถใช้งานร่วมกันได้
- *6เมื่อต่อกับ FX3S จำเป็นต้องใช้ FX3S-CNV-ADP
ตัวอย่างการกำหนดค่าระบบ

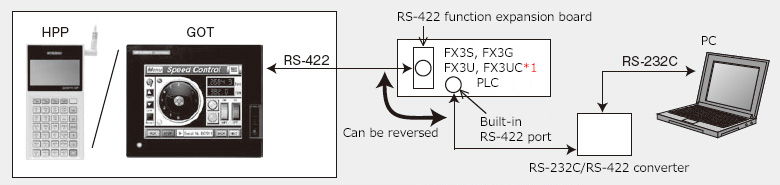

อุปกรณ์สื่อสาร RS-422
- *1สามารถเชื่อมต่อได้เฉพาะกับ FX3UC-32MT-LT(-2) เท่านั้น
- <สายเชื่อมต่อ>
- โปรดใช้สาย RS-422 ที่กำหนด (ด้าน PLC ใช้ MINI DIN 8 ขา) สำหรับอุปกรณ์ต่อพ่วงแต่ละเครื่อง

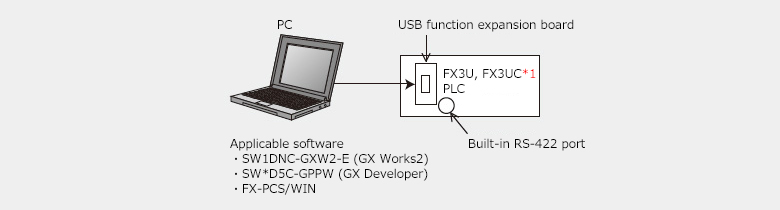

อุปกรณ์สื่อสาร USB
- *1สามารถเชื่อมต่อได้เฉพาะกับ FX3UC-32MT-LT(-2) เท่านั้น

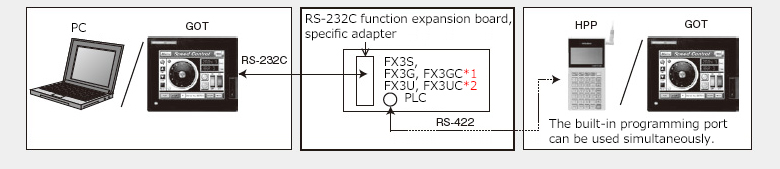

อุปกรณ์สื่อสาร RS-232C
- *1สามารถเชื่อมต่อได้เฉพาะกับอะแดปเตอร์เฉพาะเท่านั้น
- *2แผงขยายฟังก์ชันสามารถเชื่อมต่อได้เฉพาะกับ FX3UC-32MT-LT(-2) เท่านั้น
- <สายเชื่อมต่อ>
- สายเชื่อมต่อหลักสำหรับอุปกรณ์สื่อสาร RS-232C และอุปกรณ์ต่อพ่วงแสดงไว้ด้านล่าง
สำหรับการผสมผสานอื่น ๆ โปรดดูคู่มือผู้ใช้งาน FX Series (ฉบับการสื่อสารข้อมูล)
| แผงขยายฟังก์ชัน (FX3G-232-BD/FX3U-232-BD) อะแดปเตอร์เฉพาะ (FX3U-232ADP-MB) |
|
|---|---|
| DOS/V PC (9-pin D-SUB) | FX-232CAB-1 |
| PC-9800 PC (25-pin D-SUB) | F2-232CAB-1 |
| PC-9800 PC (14-pin Half-pitch) | FX-232CAB-2 |
| GOT | โปรดเชื่อมต่อด้วยสายเคเบิลที่กำหนดหรือการเดินสายสำหรับการเชื่อมต่อ RS-232C ของ HMI แต่ละเครื่อง |
การใช้งานอุปกรณ์ต่อพ่วงพร้อมกัน
เชื่อมต่อเครื่องมือเขียนโปรแกรม เช่น ซอฟต์แวร์ PC กับอุปกรณ์ต่อพ่วงเพียงหนึ่งเครื่อง เพื่อป้องกันไม่ให้โปรแกรมถูกเปลี่ยนแปลงโดยอุปกรณ์ต่อพ่วงหลายเครื่องพร้อมกัน
