MELSEC-F series ลิงก์แบบขนาน

    คุณสมบัติ

    • 1.สามารถสร้าง Data link ระหว่าง FX PLC หลักสองยูนิตได้อย่างง่ายดายเพียงแค่เขียนโปรแกรมระบุสถานีมาสเตอร์/สเลฟ
    • 2.บิตดีไวซ์ (50 ถึง 100 พอยต์) และเวิร์ดดีไวซ์ (10 พอยต์) ถูกลิงก์โดยอัตโนมัติระหว่างแต่ละสถานี โดยอาศัยดีไวซ์ที่จัดสรรในสถานีโฮสต์ สามารถทราบสถานะ ON/OFF และค่าดาต้าเรจิสเตอร์ของสถานีอื่นได้

    อุปกรณ์สื่อสารที่รองรับ

    RS-485 communication device

    รุ่น FX PLC ที่รองรับ
    FX
    3S     		FX
    3G     		FX
    3U     		FX
    3GC     		FX
    3UC
    แผงขยายฟังก์ชัน FX3G-485-BD *5
    ○
    สูงสุด
    1 หน่วย     		○
    สูงสุด
    2 units
    *1     		× × ×
    FX3G-485-BD-RJ *5
    ○
    สูงสุด
    1 หน่วย     		○
    สูงสุด
    2 units
    *1     		× × ×
    FX3U-485-BD × × ○
    สูงสุด
    1 หน่วย     		× *2
    ○
    สูงสุด
    1 หน่วย
    อะแดปเตอร์เฉพาะ FX3U-485ADP-MB *6
    ○
    สูงสุด
    1 หน่วย     		*3
    ○
    สูงสุด
    2 units
    *1     		*4
    ○
    สูงสุด
    2 units     		○
    สูงสุด
    2 units     		*4
    ○
    สูงสุด
    2 units
    • *1FX3G 14 pt, 24 pt models: 1 board. 40 pt, 60 pt models: 2 boards.
    • *2สามารถเชื่อมต่อได้เฉพาะกับ FX3UC-32MT-LT(-2) เท่านั้น
    • *3เมื่อต่อกับ FX3G จำเป็นต้องใช้ FX3G-CNV-ADP
    • *4เมื่อต่อกับ FX3U หรือ FX3UC-32MT-LT(-2) จำเป็นต้องใช้แผงขยายฟังก์ชัน
    • *5แผงขยายฟังก์ชันและ FX3S-CNV-ADP ไม่สามารถใช้งานร่วมกันได้
    • *6เมื่อต่อกับ FX3S จำเป็นต้องใช้ FX3S-CNV-ADP

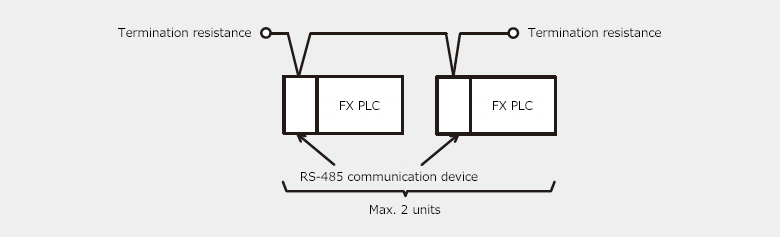

    ตัวอย่างการกำหนดค่าระบบ

    ตัวอย่างการกำหนดค่าระบบ

    ข้อมูลจำเพาะ

    รายการ ข้อมูลจำเพาะ
    มาตรฐานการส่งข้อมูล เป็นไปตามมาตรฐาน RS-485 และ RS-422
    ระยะส่งสูงสุด เมื่อใช้อะแดปเตอร์เฉพาะ: 500 ม.
    เมื่อใช้แผงขยายฟังก์ชัน (รวมถึงเมื่อใช้อะแดปเตอร์เฉพาะและแผงขยายฟังก์ชันร่วมกัน): 50 ม.
    วิธีการสื่อสาร/ความเร็วการส่งข้อมูล Half-duplex bidirectional: 19200 bps, 115200 bps (FX3S, FX3G, FX3U, FX3GC, FX3UC)
    จำนวนยูนิตที่เชื่อมต่อได้ (การกำหนดค่า) 1 : 1
    พอยต์ลิงก์ FX3S [มาสเตอร์ -> สเลฟ]:
    บิตดีไวซ์ 50 พอยต์, เวิร์ดดีไวซ์ 10 พอยต์ (ในโหมดความเร็วสูง เวิร์ดดีไวซ์ 2 พอยต์)
    [สเลฟ -> มาสเตอร์]:
    บิตดีไวซ์ 50 พอยต์, เวิร์ดดีไวซ์ 10 พอยต์ (ในโหมดความเร็วสูง เวิร์ดดีไวซ์ 2 พอยต์)
    FX3G, FX3U,
    FX3GC, FX3UC     		[มาสเตอร์ -> สเลฟ]:
    บิตดีไวซ์ 100 พอยต์, เวิร์ดดีไวซ์ 10 พอยต์ (ในโหมดความเร็วสูง เวิร์ดดีไวซ์ 2 พอยต์)
    [สเลฟ -> มาสเตอร์]:
    บิตดีไวซ์ 100 พอยต์, เวิร์ดดีไวซ์ 10 พอยต์ (ในโหมดความเร็วสูง เวิร์ดดีไวซ์ 2 พอยต์)
    เวลาลิงก์ โหมดปกติ: 70 ms *1 + รอบการทำงานของสถานีมาสเตอร์ (ms) + รอบการทำงานของสถานีสเลฟ (ms)
    โหมดความเร็วสูง: 20 ms *2 + รอบการทำงานของสถานีมาสเตอร์ (ms) + รอบการทำงานของสถานีสเลฟ (ms)
    การรวมกันของรุ่น PLC ที่เชื่อมต่อได้
    • [FX3S and FX3S]
    • [FX3G, FX3GC and FX3G, FX3GC]
    • [FX3U, FX3UC and FX3U, FX3UC]
    อุปกรณ์ที่ใช้เชื่อมต่อกับ PLC FX3S FX3G-485-BD(-RJ), or FX3S-CNV-ADP + FX3U-485ADP-MB
    FX3G FX3G-485-BD(-RJ), or FX3G-CNV-ADP + FX3U-485ADP-MB
    FX3GC FX3U-485ADP-MB
    FX3U, FX3UC *3 FX3U-485-BD หรือแผงขยายฟังก์ชัน + FX3U-485ADP-MB
    • *1FX3S, FX3G, FX3GC, FX3U, FX3UC : 15 ms
    • *2FX3S, FX3G, FX3GC, FX3U, FX3UC : 5 ms
    • *3แผงขยายฟังก์ชันไม่สามารถเชื่อมต่อกับ FX3UC-**MT/D และ FX3UC-**MT/DSS ได้ อะแดปเตอร์เฉพาะสามารถเชื่อมต่อได้โดยตรง
