MELSEC-F series การสื่อสารแบบไม่มีโปรโตคอล

คุณสมบัติ

โมดูล MELSEC iQ-F Series สามารถสื่อสารกับเครื่องพิมพ์ เครื่องอ่านโค้ด เครื่องมือวัด ฯลฯ ที่มีอินเทอร์เฟซตามมาตรฐาน RS-232C/RS-485 (RS-422) โดยการสื่อสารดำเนินการผ่านโปรแกรมซีเควนซ์

อุปกรณ์สื่อสารที่รองรับ

อุปกรณ์สื่อสาร RS-232C

รุ่น คุณสมบัติ/วิธีการสื่อสาร FX PLC ที่รองรับ
FX
3S		 FX
3G		 FX
3U		 FX
3GC		 FX
3UC
แผงขยายฟังก์ชัน
FX3G-232-BD
  1. ●แผงขยายฟังก์ชันที่สามารถเพิ่มเข้ากับ PLC ได้
    1. 1)จำนวนช่อง: 1
    2. 2)วิธีการสื่อสาร: Full-duplex bidirectional
    3. 3)การฉนวน: ไม่มีฉนวน
    4. 4)ระยะส่งสัญญาณสูงสุด: 15 m
    5. 5)คำสั่งควบคุม: คำสั่ง RS/RS2
 *8
○
สูงสุด
1 หน่วย		 ○
สูงสุด
2 ยูนิต
*1		 × × ×
FX3U-232-BD
  1. ●แผงขยายฟังก์ชันที่สามารถเพิ่มเข้ากับ PLC ได้
    1. 1)จำนวนช่อง: 1
    2. 2)วิธีการสื่อสาร: Full-duplex bidirectional
    3. 3)การฉนวน: ไม่มีฉนวน
    4. 4)ระยะส่งสัญญาณสูงสุด: 15 m
    5. 5)คำสั่งควบคุม: คำสั่ง RS/RS2
 × × ○
สูงสุด
1 หน่วย		 × *2
○
สูงสุด
1 หน่วย
อะแดปเตอร์เฉพาะ
FX3U-232ADP-MB
  1. ●อะแดปเตอร์เฉพาะที่เชื่อมต่อกับด้านซ้ายของ PLC
    1. 1)จำนวนช่อง: 1
    2. 2)วิธีการสื่อสาร: Full-duplex bidirectional
    3. 3)การฉนวน: มีฉนวน
    4. 4)ระยะส่งสัญญาณสูงสุด: 15 m
    5. 5)คำสั่งควบคุม: คำสั่ง RS/RS2
 *9
○
สูงสุด
1 หน่วย		 *3
○
สูงสุด
2 ยูนิต
*1		 *4
○
สูงสุด
2 ยูนิต		 ○
สูงสุด
2 ยูนิต		 *4
○
สูงสุด
2 ยูนิต
บล็อกเฉพาะ
FX2N-232IF

รับคำสั่งซื้อ:
December, 2023
การยุติการผลิต:
March, 2024

  1. ●บล็อกสื่อสารที่ขยายฟังก์ชันในฐานะบล็อกฟังก์ชันพิเศษของ PLC
    1. 1)จำนวนช่อง: 1
    2. 2)วิธีการสื่อสาร: Full-duplex bidirectional
    3. 3)การฉนวน: มีฉนวน
    4. 4)ระยะส่งสัญญาณสูงสุด: 15 m
    5. 5)FROM/TO instruction
 × × ○
สูงสุด
8 units		 × *5
○
สูงสุด
8 units
*6
แบบในตัว PLC
FX3G, FX3GC
พอร์ต RS-422
แบบในตัว
  1. ●พอร์ต RS-422 แบบในตัวของ PLC หลัก
    1. 1)จำนวนช่อง: 1
    2. 2)วิธีการสื่อสาร: Full-duplex bidirectional
    3. 3)ระยะส่งสัญญาณสูงสุด: 15 m
        (เฉพาะส่วนการสื่อสาร RS-232)
    4. 4)คำสั่งควบคุม: คำสั่ง RS2
 - *7
○		 - *7
○		 -
  • *1รุ่น FX3G 14 pt และ 24 pt: 1 แผง รุ่น 40 pt และ 60 pt: 2 แผง
  • *2สามารถเชื่อมต่อได้เฉพาะกับ FX3UC-32MT-LT(-2) เท่านั้น
  • *3เมื่อต่อกับ FX3G จำเป็นต้องใช้ FX3G-CNV-ADP
  • *4เมื่อต่อกับ FX3U หรือ FX3UC-32MT-LT(-2) จำเป็นต้องใช้แผงขยายฟังก์ชัน
  • *5เมื่อต่อกับ FX3UC จำเป็นต้องใช้ FX2NC-CNV-IF หรือ FX3UC-1PS-5V
  • *6สำหรับ FX3UC-32MT-LT(-2) จำนวน 7 ยูนิต สำหรับ FX3UC-**MT/D, FX3UC-**MT/DSS และ FX3UC-16MR/D(S)-T จำนวน 8 ยูนิต
  • *7จำเป็นต้องใช้ FX-232AW, FX-232AWC หรือ FX-232AWC-H
  • *8แผงขยายฟังก์ชันและ FX3S-CNV-ADP ไม่สามารถใช้งานร่วมกันได้
  • *9เมื่อต่อกับ FX3S จำเป็นต้องใช้ FX3S-CNV-ADP

อุปกรณ์สื่อสาร RS-485

รุ่น คุณสมบัติ/วิธีการสื่อสาร FX PLC ที่รองรับ
FX
3S		 FX
3G		 FX
3U		 FX
3GC		 FX
3UC
แผงขยายฟังก์ชัน
FX3G-485-BD
  1. ●แผงขยายฟังก์ชันที่สามารถเพิ่มเข้ากับ PLC ได้
    1. 1)จำนวนช่อง: 1
    2. 2)วิธีการสื่อสาร: Half-duplex bidirectional
    3. 3)การฉนวน: ไม่มี
    4. 4)ระยะส่งสัญญาณสูงสุด: 50 m
    5. 5)คำสั่งควบคุม: คำสั่ง RS/RS2
 *5
○
สูงสุด
1 หน่วย		 ○
สูงสุด
2 ยูนิต
*1		 × × ×
FX3G-485-BD-RJ
  1. ●แผงขยายฟังก์ชันที่สามารถเพิ่มเข้ากับ PLC ได้
    1. 1)จำนวนช่อง: 1
    2. 2)วิธีการสื่อสาร: Half-duplex bidirectional
    3. 3)การฉนวน: ไม่มี
    4. 4)ระยะส่งสัญญาณสูงสุด: 50 m
    5. 5)คำสั่งควบคุม: คำสั่ง RS/RS2
 *5
○
สูงสุด
1 หน่วย		 ○
สูงสุด
2 ยูนิต
*1		 × × ×
FX3U-485-BD
  1. ●แผงขยายฟังก์ชันที่สามารถเพิ่มเข้ากับ PLC ได้
    1. 1)จำนวนช่อง: 1
    2. 2)วิธีการสื่อสาร: Half-duplex bidirectional
    3. 3)การฉนวน: ไม่มีฉนวน
    4. 4)ระยะส่งสัญญาณสูงสุด: 50 m
    5. 5)คำสั่งควบคุม: คำสั่ง RS/RS2
 × × ○
สูงสุด
1 หน่วย		 × *2
○
สูงสุด
1 หน่วย
อะแดปเตอร์เฉพาะ
FX3U-485ADP-MB
  1. ●อะแดปเตอร์เฉพาะที่เชื่อมต่อกับด้านซ้ายของ PLC
    1. 1)จำนวนช่อง: 1
    2. 2)วิธีการสื่อสาร: Half-duplex bidirectional
    3. 3)การฉนวน: มีฉนวน
    4. 4)ระยะส่งสัญญาณสูงสุด: 500 m
    5. 5)คำสั่งควบคุม: คำสั่ง RS/RS2
 *6
○
สูงสุด
1 หน่วย		 *3
○
สูงสุด
2 ยูนิต
*1		 *4
○
สูงสุด
2 ยูนิต		 ○
สูงสุด
2 ยูนิต		 *4
○
สูงสุด
2 ยูนิต
  • *1รุ่น FX3G 14 pt และ 24 pt: 1 แผง รุ่น 40 pt และ 60 pt: 2 แผง
  • *2สามารถเชื่อมต่อได้เฉพาะกับ FX3UC-32MT-LT(-2) เท่านั้น
  • *3เมื่อต่อกับ FX3G จำเป็นต้องใช้ FX3G-CNV-ADP
  • *4เมื่อต่อกับ FX3U หรือ FX3UC-32MT-LT(-2) จำเป็นต้องใช้แผงขยายฟังก์ชัน
  • *5แผงขยายฟังก์ชันและ FX3S-CNV-ADP ไม่สามารถใช้งานร่วมกันได้
  • *6เมื่อต่อกับ FX3S จำเป็นต้องใช้ FX3S-CNV-ADP

ตัวอย่างการกำหนดค่าระบบ

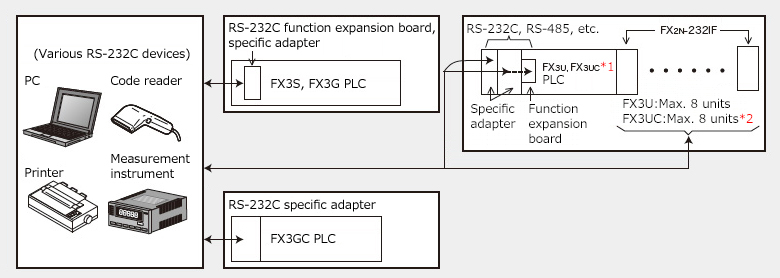

อุปกรณ์สื่อสาร RS-232C

RS-232C communication device
  • *1แผงขยายฟังก์ชันสามารถเชื่อมต่อได้เฉพาะกับ FX3UC-32MT-LT(-2) เท่านั้น
  • *2สำหรับ FX3UC-**MT/D และ FX3UC-**MT/DSS สูงสุด 8 ยูนิต สำหรับ FX3UC-32MT-LT(-2) สูงสุด 7 ยูนิต

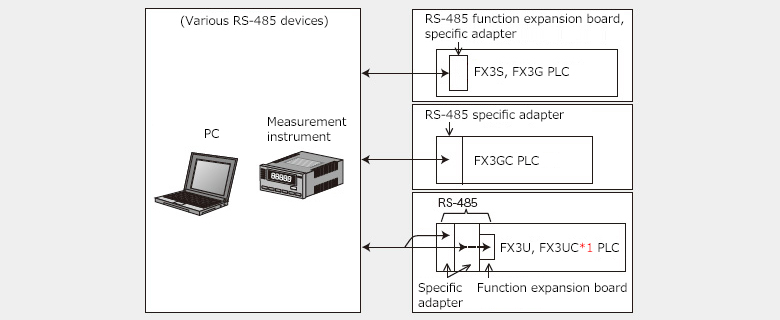

อุปกรณ์สื่อสาร RS-485

RS-485 communication device
  • *1แผงขยายฟังก์ชันสามารถเชื่อมต่อได้เฉพาะกับ FX3UC-32MT-LT(-2) เท่านั้น
