คุณสมบัติ
PLC ซีรีส์ FX3 มีโปรโตคอลอินเวอร์เตอร์ Mitsubishi และคำสั่งเฉพาะสำหรับการควบคุมการสื่อสารแบบในตัว เพียงเพิ่มอุปกรณ์สื่อสาร RS-485 ก็สามารถควบคุมอินเวอร์เตอร์ Mitsubishi ได้อย่างง่ายดาย
อุปกรณ์สื่อสารที่รองรับ
อุปกรณ์สื่อสาร RS-485
| รุ่น | คุณสมบัติ/วิธีการสื่อสาร | FX PLC ที่รองรับ | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| FX 3S |
FX 3G |
FX 3U |
FX 3GC |
FX 3UC |
|||||||
| FX3G-485-BD |
แผงขยายฟังก์ชันที่สามารถเพิ่มเข้ากับ PLC ได้
|
○ สูงสุด 1 หน่วย |
*3 ○ สูงสุด 2 ยูนิต |
× | × | × | |||||
| FX3G-485-BD-RJ | ○ สูงสุด 1 หน่วย |
*3 ○ สูงสุด 2 ยูนิต |
× | × | × | ||||||
| FX3U-485-BD |
แผงขยายฟังก์ชันที่สามารถเพิ่มเข้ากับ PLC ได้
|
× | × | ○ สูงสุด 1 หน่วย |
× | *1 ○ สูงสุด 1 หน่วย |
|||||
| FX3U-485ADP-MB |
อะแดปเตอร์เฉพาะที่เชื่อมต่อกับด้านซ้ายของ PLC
|
*4 ○ สูงสุด 2 ยูนิต |
*3 *5 ○ สูงสุด 2 ยูนิต |
*6 ○ สูงสุด 2 ยูนิต |
○ สูงสุด 2 ยูนิต |
*2 ○ สูงสุด 2 ยูนิต |
|||||
- *1สามารถเชื่อมต่อได้เฉพาะกับ FX3UC-32MT-LT(-2) เท่านั้น
- *2เมื่อต่อกับ FX3UC-32MT-LT(-2) จำเป็นต้องใช้แผงขยายฟังก์ชัน
- *3สำหรับรุ่น 14/24 พอยต์ สูงสุด 1 ยูนิต
- *4เมื่อต่อกับ FX3S จำเป็นต้องใช้ FX3S-CNV-ADP
- *5เมื่อต่อกับ FX3G จำเป็นต้องใช้ FX3G-CNV-ADP
- *6เมื่อต่อกับ FX3U จำเป็นต้องใช้แผงขยายฟังก์ชัน
คำสั่งการสื่อสารกับอินเวอร์เตอร์
| IVCK | การมอนิเตอร์การทำงาน |
|---|---|
| IVDR | การควบคุมการทำงาน |
| IVRD | การอ่านพารามิเตอร์ |
| IVWR | การเขียนพารามิเตอร์ |
| IVBWR | การเขียนพารามิเตอร์แบบกลุ่ม (เฉพาะ FX3U(C)) |
| IVMC | คำสั่งหลายชุด (การตั้งค่า 2 ประเภทและการอ่าน 2 ประเภท) |

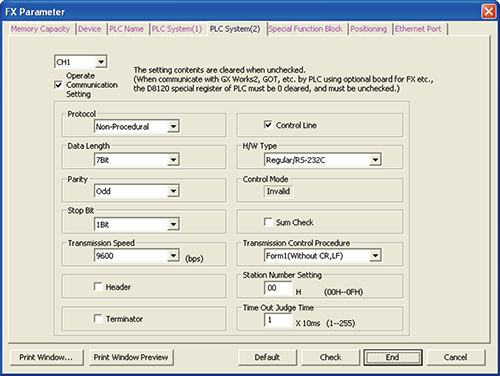

หน้าต่างการตั้งค่าพารามิเตอร์การสื่อสาร FX

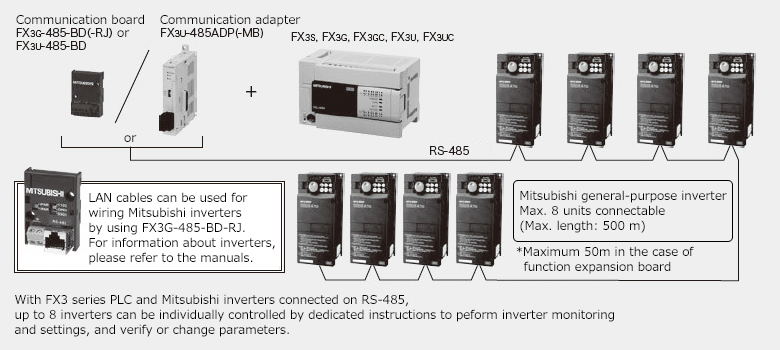

ตัวอย่างการกำหนดค่าระบบ
อินเวอร์เตอร์ Mitsubishi ทั่วไปที่รองรับการเชื่อมต่อ
อินเวอร์เตอร์ซีรีส์ FREQROL (S500/E500/A500/F500/V500/D700/E700/A700/F700)
