ผลิตภัณฑ์ CC-Link IE
โมดูล Remote I/O ความปลอดภัย
โมดูล safety remote I/O สำหรับ CC-Link IE Field Network
- โมดูล Remote I/O ที่รองรับฟังก์ชันความปลอดภัยของ CC-Link IE Field Network
- ควบคุมความปลอดภัยได้เมื่อใช้ร่วมกับ safety CPU ของ MELSEC iQ-R Series
เวอร์ชัน safety protocol และมาตรฐานการสื่อสารด้านความปลอดภัย
การสื่อสารด้านความปลอดภัยของ CC-Link IE Field Network สอดคล้องกับมาตรฐานการสื่อสารด้านความปลอดภัย (IEC61784-3) โปรดทราบว่ามาตรฐานที่เผยแพร่ในแต่ละปีจะใช้กับ safety protocol แต่ละเวอร์ชันแตกต่างกัน
| เวอร์ชัน safety protocol | การสื่อสารด้านความปลอดภัย standards publication year |
|---|---|
| 1 | IEC 61784-3: 2010 |
| 2 | IEC 61784-3: 2021 |
เวอร์ชัน safety protocol แตกต่างกันตามประเภทผลิตภัณฑ์และเวอร์ชัน firmware
โปรดดูความสามารถในการเชื่อมต่อของสถานีหลักและ safety remote I/O ด้านล่าง
วิธีตรวจสอบเวอร์ชัน firmware โปรดดูคู่มือผลิตภัณฑ์ที่เกี่ยวข้อง

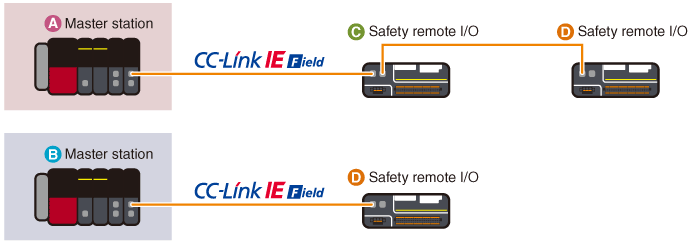

ความสามารถในการเชื่อมต่อของสถานีหลักและ safety remote I/O
สถานีมาสเตอร์
เวอร์ชัน safety protocol: 1, เวอร์ชัน safety protocol: 2
Safety CPU module
(firmware เวอร์ชัน 29 ขึ้นไป)
Master module RJ71GF11-T2
(firmware เวอร์ชัน 70 ขึ้นไป)
เวอร์ชัน safety protocol: 1
Safety CPU module
(firmware เวอร์ชัน 01 ถึง 28)
Master module RJ71GF11-T2
(firmware เวอร์ชัน 06 ถึง 69)
Safety remote I/O
เวอร์ชัน safety protocol: 2
Safety remote I/O: ชื่อรุ่นลงท้ายด้วย “-S1”
NZ2GNS12A2-14DT
NZ2GNS12A2-16DTE
เวอร์ชัน safety protocol: 1
Safety remote I/O: ชื่อรุ่นไม่ได้ลงท้ายด้วย “-S1”
●: กำหนดค่าระบบได้;○: ทำได้โดยมีข้อจำกัด*1;-: ไม่สามารถใช้ได้
| อุปกรณ์ที่เชื่อมต่อ | Safety remote I/O | |||
|---|---|---|---|---|
|
+ |
|
||
| สถานีมาสเตอร์ เวอร์ชันเฟิร์มแวร์ |
|
● | ○*1 | ○*1 |
|
- | - | ○*1 | |
- *1.แม้จะกำหนดค่าระบบได้ แต่ไม่สามารถขอการรับรองใหม่จากหน่วยรับรอง third-party ได้ เนื่องจากการขอรับรองต้องสอดคล้องกับมาตรฐานล่าสุด จึงแนะนำให้ใช้เฉพาะผลิตภัณฑ์ที่รองรับ safety protocol เวอร์ชัน 2 เมื่อขอการรับรอง
เวอร์ชัน safety protocol: 2
| รุ่น | ประเภทอินพุต อินพุต DC |
จำนวนจุดอินพุต | แรงดัน/ กระแสอินพุตพิกัด |
ประเภทการเดินสาย | การเชื่อมต่อ โมดูลส่วนขยาย |
อุปกรณ์ที่ เชื่อมต่อได้ |
|
|---|---|---|---|---|---|---|---|
|
|
||||||

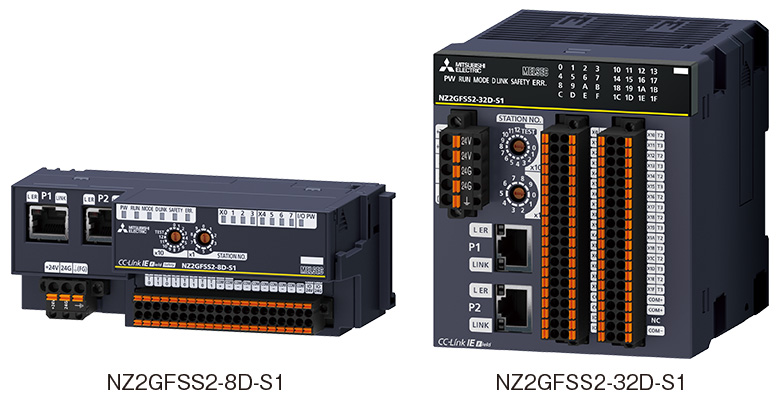

| NZ2GFSS2-8D-S1 | คอมมอนลบ | การเดินสายเดี่ยว: 8 จุด การเดินสายคู่: 4 จุด |
24 V DC (7 mA) | 2 สาย | ● | ● | - |
| NZ2GFSS2-32D-S1 | คอมมอนลบ | การเดินสายเดี่ยว: 32 จุด การเดินสายคู่: 16 จุด |
24 V DC (6 mA) | 2 สาย | ● | ● | - |
เวอร์ชัน safety protocol: 2
| รุ่น | ประเภทเอาต์พุต เอาต์พุตทรานซิสเตอร์ |
จำนวนจุดเอาต์พุต | แรงดันโหลดพิกัด/ กระแสโหลดสูงสุด |
ประเภทการเดินสาย | การเชื่อมต่อ โมดูลส่วนขยาย |
อุปกรณ์ที่ เชื่อมต่อได้ |
|
|---|---|---|---|---|---|---|---|
|
|
||||||

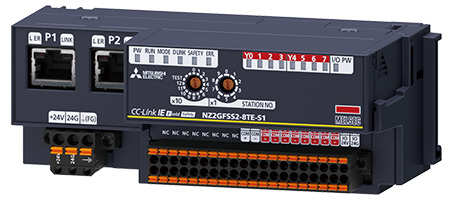

| NZ2GFSS2-8TE-S1 | Source + source | การเดินสายเดี่ยว: 8 จุด การเดินสายคู่: 4 จุด |
24 V DC (0.5 A/point) | 2 สาย | ● | ● | - |
เวอร์ชัน safety protocol: 2
| รุ่น | ประเภทอินพุต อินพุต DC |
จำนวนจุดอินพุต | แรงดัน/ กระแสอินพุต พิกัด |
ประเภทเอาต์พุต ทรานซิสเตอร์ |
จำนวนจุดเอาต์พุต | แรงดันโหลดพิกัด/ กระแสโหลดสูงสุด |
Wiring type |
การเชื่อมต่อ โมดูลส่วนขยาย |
อุปกรณ์ที่ เชื่อมต่อได้ |
|
|---|---|---|---|---|---|---|---|---|---|---|
|
|
|||||||||

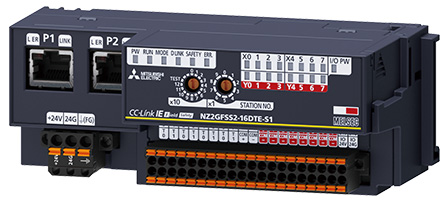

| NZ2GFSS2-16DTE-S1 | Negative common |
Single wiring: 8 จุด Double wiring: 4 จุด |
24 V DC (7 mA) |
Source + ซอร์ส |
Single wiring: 8 จุด Double wiring: 4 จุด |
24 V DC (0.5 A/ point) |
2 สาย | ● | ● | - |
| รุ่น | ประเภทเอาต์พุต เอาต์พุตทรานซิสเตอร์ |
จำนวนจุดเอาต์พุต | แรงดันโหลดพิกัด/ กระแสโหลดสูงสุด |
ประเภทการเดินสาย |
|---|---|---|---|---|

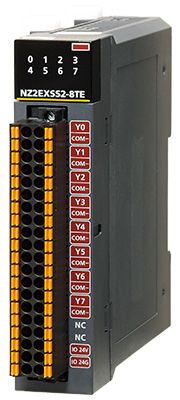

| NZ2EXSS2-8TE*2 | Source + source | การเดินสายเดี่ยว: 8 จุด การเดินสายคู่: 4 จุด |
24 V DC (0.5 A/point) | 2 สาย |
- *2.ผลิตภัณฑ์นี้เชื่อมต่อกับโมดูลอินพุตความปลอดภัยได้ (NZ2GFSS2-32D, NZ2GFSS2-32D-S1)
เวอร์ชัน safety protocol: 2
โมดูล Safety I/O แบบรวมชนิดกันน้ำ/กันฝุ่น (IP67)
คอนเน็กเตอร์กันน้ำ (screw lock)
- NZ2GNS12A2-14DTใหม่
- NZ2GNS12A2-16DTEใหม่
| รุ่น | ประเภทอินพุต อินพุต DC |
จำนวนจุดอินพุต | แรงดัน/ กระแสอินพุต พิกัด |
ประเภทเอาต์พุต เอาต์พุตทรานซิสเตอร์ |
จำนวนจุดเอาต์พุต | แรงดันโหลดพิกัด/ กระแสโหลดสูงสุด |
Wiring type |
การเชื่อมต่อ โมดูลส่วนขยาย |
อุปกรณ์ที่ เชื่อมต่อได้ |
|
|---|---|---|---|---|---|---|---|---|---|---|
|
|
|||||||||
| NZ2GNS12A2-14DT | Negative common |
การเดินสายเดี่ยว: 12 จุด การเดินสายคู่: 6 จุด |
24 V DC (6.8 mA) |
Source + sink | การเดินสายเดี่ยว: ไม่สามารถใช้ได้ การเดินสายคู่: 2 จุด |
24 V DC (2 A/point, 4 A/point 6 A/common)*3 |
2 สาย | - | ● | - |
| NZ2GNS12A2-16DTE | Negative common |
การเดินสายเดี่ยว: 12 จุด การเดินสายคู่: 6 จุด |
24 V DC (6.8 mA) |
Source + source | การเดินสายเดี่ยว: 4 จุด การเดินสายคู่: 2 จุด |
24 V DC (2 A/point, 4 A/point 8 A/common)*3 |
2 สาย | - | ● | - |
- *3.ข้อมูลจำเพาะกระแสโหลดสูงสุดแตกต่างกันตามเทอร์มินอลเอาต์พุต รายละเอียดโปรดดูคู่มือ
เมื่อใช้ เป็นสถานีหลัก โปรดเลือกผลิตภัณฑ์ต่อไปนี้
เวอร์ชัน safety protocol: 1
| รุ่น | ประเภทอินพุต อินพุต DC |
จำนวนจุดอินพุต | แรงดัน/ กระแสอินพุตพิกัด |
ประเภทการเดินสาย | การเชื่อมต่อ โมดูลส่วนขยาย |
อุปกรณ์ที่ เชื่อมต่อได้ |
|
|---|---|---|---|---|---|---|---|
|
|
||||||

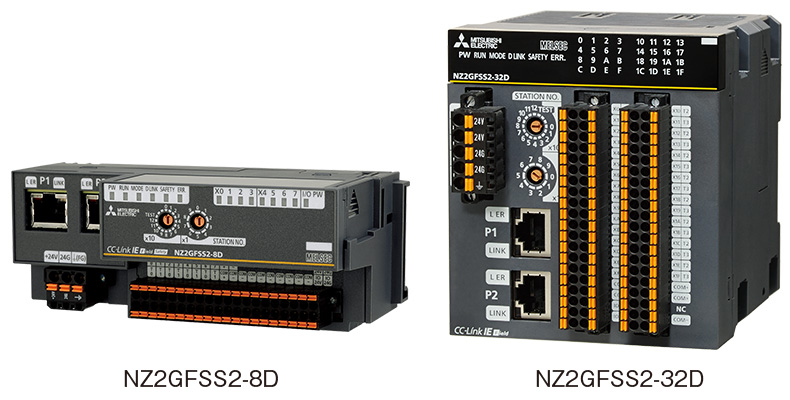

| NZ2GFSS2-8D | คอมมอนลบ | การเดินสายเดี่ยว: 8 จุด การเดินสายคู่: 4 จุด |
24 V DC (7 mA) | 2 สาย | ● | ● | ● |
| NZ2GFSS2-32D | คอมมอนลบ | การเดินสายเดี่ยว: 32 จุด การเดินสายคู่: 16 จุด |
24 V DC (6 mA) | 2 สาย | ● | ● | ● |
เวอร์ชัน safety protocol: 1
| รุ่น | ประเภทเอาต์พุต เอาต์พุตทรานซิสเตอร์ |
จำนวนจุดเอาต์พุต | แรงดันโหลดพิกัด/ กระแสโหลดสูงสุด |
ประเภทการเดินสาย | การเชื่อมต่อ โมดูลส่วนขยาย |
อุปกรณ์ที่ เชื่อมต่อได้ |
|
|---|---|---|---|---|---|---|---|
|
|
||||||

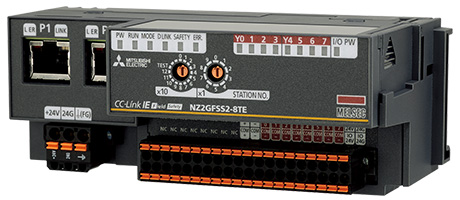

| NZ2GFSS2-8TE | Source + source | การเดินสายเดี่ยว: 8 จุด การเดินสายคู่: 4 จุด |
24 V DC (0.5 A/point) | 2 สาย | ● | ● | ● |
เวอร์ชัน safety protocol: 1
| รุ่น | ประเภทอินพุต อินพุต DC |
จำนวนจุดอินพุต | แรงดัน/ กระแสอินพุต พิกัด |
ประเภทเอาต์พุต ทรานซิสเตอร์ |
จำนวนจุดเอาต์พุต | แรงดันโหลดพิกัด/ กระแสโหลดสูงสุด |
ประเภทการเดินสาย | การเชื่อมต่อ โมดูลส่วนขยาย |
อุปกรณ์ที่ เชื่อมต่อได้ |
|
|---|---|---|---|---|---|---|---|---|---|---|
|
|
|||||||||

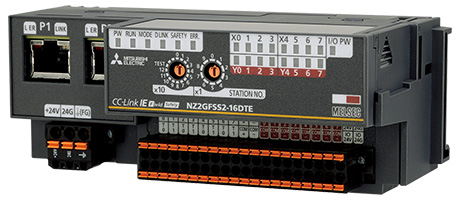

| NZ2GFSS2-16DTE | Negative common |
Single wiring: 8 จุด Double wiring: 4 จุด |
24 V DC (7 mA) |
Source + ซอร์ส |
Single wiring: 8 จุด Double wiring: 4 จุด |
24 V DC (0.5 A/point) |
2 สาย | ● | ● | ● |
