Programmable Controllers MELSEC ผลิตภัณฑ์ CC-Link IE

โมดูลระยะไกลชนิดกันน้ำ/กันฝุ่น (IP67)

โมดูลระยะไกลชนิดกันน้ำ/กันฝุ่น (IP67) สำหรับ CC-Link IE Field Network

  • เป็นไปตามระดับ IP67 จึงไม่ต้องใช้ตู้ควบคุม และช่วยประหยัดต้นทุนฮาร์ดแวร์กับพื้นที่
  • รองรับกระแสโหลดสูงสุด 4 A/จุด จึงขับโหลดขนาดใหญ่ได้โดยตรง

โมดูลอินพุต

คอนเน็กเตอร์กันน้ำ (screw lock)

รุ่น ประเภทอินพุต
อินพุต DC 		จำนวนจุดอินพุต แรงดัน/กระแสอินพุตพิกัด ประเภทการเดินสาย
NZ2GN12A4-16D คอมมอนบวก 16 จุด 24 V DC (7.3 mA) 2 ถึง 4 สาย
NZ2GN12A4-16DE คอมมอนลบ 16 จุด 24 V DC (7.3 mA) 2 ถึง 4 สาย

โมดูลเอาต์พุต

คอนเน็กเตอร์กันน้ำ (screw lock)

รุ่น ประเภทเอาต์พุต
เอาต์พุตทรานซิสเตอร์ 		จำนวนจุดเอาต์พุต แรงดันโหลดพิกัด/
กระแสโหลดสูงสุด 		ประเภทการเดินสาย
NZ2GN12A2-16T ซิงก์ 16 จุด 12/24 V DC
(2 A/point, 4 A/point,
12 A/common) *1 		2 สาย
NZ2GN12A2-16TE ซอร์ส 16 จุด 12/24 V DC
(2 A/point, 4 A/point,
12 A/common) *1 		2 สาย

โมดูล I/O แบบรวม

คอนเน็กเตอร์กันน้ำ (screw lock)

รุ่น ประเภทอินพุต
อินพุต DC 		จำนวนจุด
อินพุต		 แรงดัน/
กระแสอินพุตพิกัด 		ประเภทเอาต์พุต
เอาต์พุตทรานซิสเตอร์ 		ผลผลิต
จุด 		แรงดันโหลดพิกัด/
กระแสโหลดสูงสุด 		ประเภทการเดินสาย

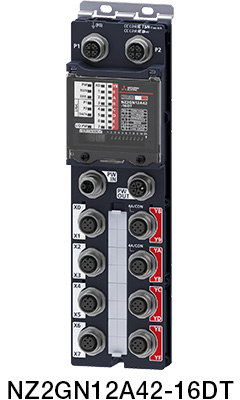

NZ2GN12A42-16DT คอมมอน
บวก 		8 จุด 24 V DC
(7.3 mA) 		ซิงก์ 8 จุด 12/24 V DC
(2 A/point, 4 A/point,
12 A/common) *1 		2 ถึง 4 สาย (input)
2 สาย (output)
NZ2GN12A42-16DTE คอมมอน
ลบ 		8 จุด 24 V DC
(7.3 mA) 		ซอร์ส 8 จุด 12/24 V DC
(2 A/point, 4 A/point,
12 A/common) *1 		2 ถึง 4 สาย (input)
2 สาย (output)
  • *1.ข้อมูลจำเพาะกระแสโหลดสูงสุดอาจแตกต่างกันตามประเภทของเทอร์มินอลเอาต์พุต รายละเอียดโปรดดูคู่มือผลิตภัณฑ์ที่เกี่ยวข้อง
