ผลิตภัณฑ์ที่เกี่ยวข้องกับเครือข่าย |
Programmable Controllers MELSEC
ผลิตภัณฑ์ CC-Link IE
บอร์ดอินเทอร์เฟซเครือข่าย

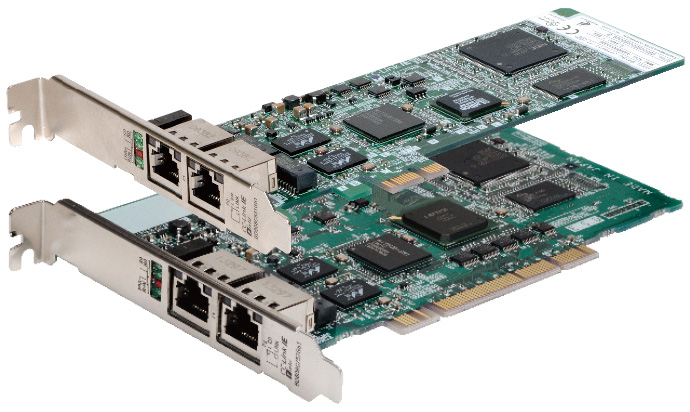

CC-Link IE Field Network interface boards
PCI Express ® bus type
PCI/PCI-X bus type
- บอร์ดอินเทอร์เฟซเหล่านี้เชื่อมต่อคอมพิวเตอร์หรือคอนโทรลเลอร์ที่รองรับอินเทอร์เฟซ PCI Express ®/PCI/PCI-X เข้ากับ CC-Link IE Field Network
- ใช้เป็น สถานีหลัก หรือ สถานีโลคัล ของ CC-Link IE Field Network ได้ *1
- *1.ไม่รองรับฟังก์ชัน sub-master และฟังก์ชัน Motion

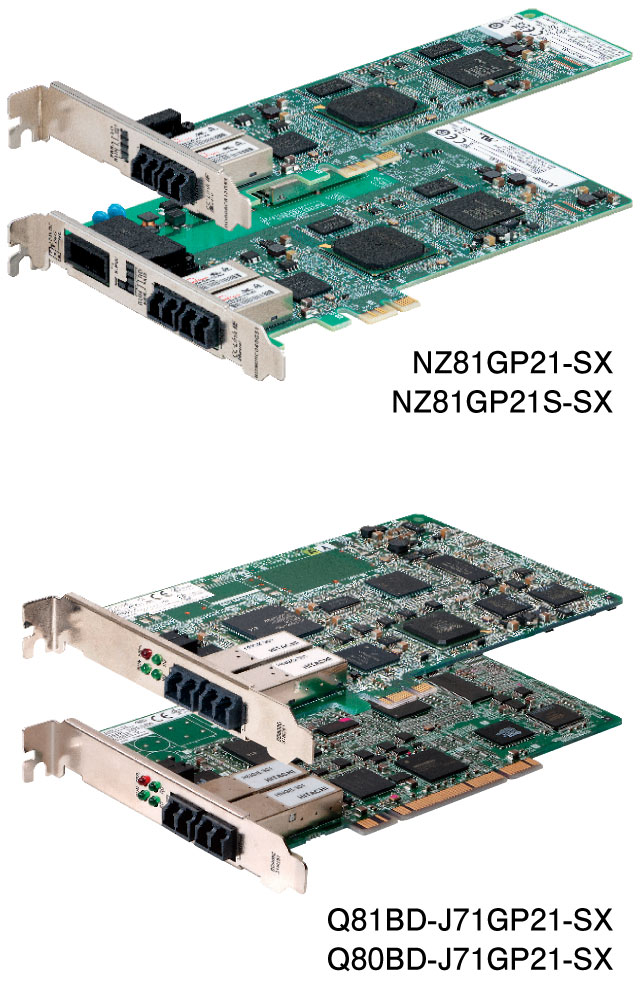

CC-Link IE Controller Network interface boards
PCI Express ® bus type
- NZ81GP21-SX ใหม่
- NZ81GP21S-SX ใหม่
PCI Express ® bus type
PCI/PCI-X bus type
- บอร์ดอินเทอร์เฟซเหล่านี้เชื่อมต่อคอมพิวเตอร์หรือคอนโทรลเลอร์ที่รองรับอินเทอร์เฟซ PCI Express ®/PCI/PCI-X เข้ากับ CC-Link IE Controller Network
- ใช้เป็น สถานีควบคุม หรือ สถานีปกติ ของ CC-Link IE Controller Network ได้
- บอร์ดอินเทอร์เฟซที่มีเทอร์มินัลอินพุตแหล่งจ่ายไฟภายนอกสามารถคงการสื่อสารไว้ได้เมื่อคอมพิวเตอร์สูญเสียไฟเลี้ยง
- รองรับฟังก์ชันขยาย link point (LB/LW) *2
- เมื่ออัปเดตบอร์ดด้วยฟังก์ชันอัปเดต firmware ก็สามารถใช้คุณสมบัติใหม่ได้ทุกเมื่อ *2
- ฟังก์ชัน redundant board ช่วยลดจุดล้มเหลวเดี่ยวได้ โดยตั้งค่าคอมพิวเตอร์หนึ่งเครื่อง (บอร์ดหนึ่งชุด) เป็นเครื่องสำรอง ในระบบที่คอมพิวเตอร์อีกเครื่อง (บอร์ดอีกชุด) ทำงานเป็นสถานีควบคุม *2*3
- *2.รองรับเฉพาะ NZ81GP21-SX และ NZ81GP21S-SX
- *3.หากต้องการส่งข้อมูล tracking ระหว่างคอมพิวเตอร์สองเครื่อง (บอร์ด) ต้องสร้างโปรแกรม

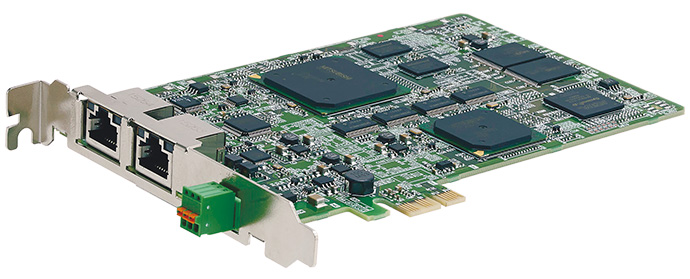

CC-Link IE Field Network simple motion board
PCI Express ® bus type
- ควบคุม I/O ความเร็วสูงและการเคลื่อนที่บนเครือข่ายเดียว และจัดวางระบบได้เหมาะสมด้วยการเดินสายที่ยืดหยุ่นสูง
- ใช้เป็น สถานีหลัก ของ CC-Link IE Field Network ได้ *4
- เมื่อใช้ร่วมกับคอมพิวเตอร์ บอร์ดนี้ควบคุมการเคลื่อนที่ขั้นสูง เช่น positioning, synchronous และการควบคุมแบบแคม ด้วยการเขียนโปรแกรม C++ ได้ (รองรับโปรแกรมแบบ event-driven พร้อม interrupt ด้วย)
- *4.ไม่รองรับฟังก์ชันสถานีโลคัล, sub-master และการสื่อสารด้านความปลอดภัย
สภาพแวดล้อมการทำงานของบอร์ดอินเทอร์เฟซเครือข่าย
| รายการ | Q81BD- J71GF11-T2 |
Q80BD- J71GF11-T2 |
NZ81GP21-SX/ NZ81GP21S-SX |
Q81BD- J71GP21-SX/ Q81BD- J71GP21S-SX |
Q80BD- J71GP21-SX/ Q80BD- J71GP21S-SX |
MR-EM340GF |
|---|---|---|---|---|---|---|
| คอมพิวเตอร์ส่วนบุคคล | ||||||
| คอมพิวเตอร์ส่วนบุคคล | คอมพิวเตอร์ส่วนบุคคลที่รองรับ Windows ® | |||||
| CPU | ต้องเป็นไปตามข้อกำหนดของระบบปฏิบัติการ | |||||
| หน่วยความจำที่ต้องใช้ | ||||||
| สล็อตติดตั้ง | PCI Express ® x1, x4, x8, x16 slot (มาตรฐาน/low profile, half size) |
สล็อต PCI bus หรือ สล็อต PCI-X (Half size) |
PCI Express ®
x1, x4, x8, x16 slot (มาตรฐาน size) |
PCI Express ® x1, x2, x4, x8, x16 slot (Half size) |
สล็อต PCI bus หรือสล็อต PCI-X (Half size) |
PCI Express ® x1, x2, x4, x8, x16 slot (Half size) |
| ข้อมูลจำเพาะของบัส *5 | สอดคล้องกับ มาตรฐาน PCI Express ® Rev.1.1 |
สอดคล้องกับ มาตรฐาน PCI Rev.2.2 |
สอดคล้องกับ มาตรฐาน PCI Express ® Rev.1.1 |
สอดคล้องกับ มาตรฐาน PCI Express ® Rev.1.1 |
สอดคล้องกับ มาตรฐาน PCI Rev.2.2 |
สอดคล้องกับ มาตรฐาน PCI Express ® Rev.2.0 |
| ระบบปฏิบัติการ (เวอร์ชันภาษาอังกฤษ) *6 | ||||||
| Microsoft ® Windows เซิร์ฟเวอร์ ® 2022 มาตรฐาน | ● | ● | ● | ● | ● | - |
| Microsoft ® Windows ® 11 Home | ● | ● | ● | ● | ● | - |
| Microsoft ® Windows ® 11 Pro | ● | ● | ● | ● | ● | - |
| Microsoft ® Windows ® 11 Enterprise | ● | ● | ● | ● | ● | - |
| Microsoft ® Windows ® 11 Education | ● | ● | ● | ● | ● | - |
| Microsoft ® Windows ® 11 IoT Enterprise LTSC 2024 |
● | - | ● | ● | - | - |
| Microsoft ® Windows Server ® 2019 Standard | ● | ● | ● | ● | ● | - |
| Microsoft ® Windows Server ® 2016 Standard *7 | ● | ● | ● | ● | ● | - |
| Microsoft ® Windows ® 10 Home | ● | ● | ● *8 | ● *8 | ● *8 | - |
| Microsoft ® Windows ® 10 Pro | ● | ● | ● *8 | ● *8 | ● *8 | ● |
| Microsoft ® Windows ® 10 Enterprise | ● | ● | ● *8 | ● *8 | ● *8 | ● |
| Microsoft ® Windows ® 10 Education | ● | ● | ● *8 | ● *8 | ● *8 | - |
| Microsoft ® Windows ® 10 loT Enterprise LTSC 2021 |
● | ● | ● | ● | ● | - |
| Microsoft ® Windows ® 10 IoT Enterprise LTSC 2019 *8 |
● | ● | ● | ● | ● | - |
| Microsoft ® Windows ® 10 IoT Enterprise LTSB 2016 *8 |
● | ● | ● | ● | ● | - |
| ภาษาโปรแกรม (เวอร์ชันภาษาอังกฤษ) *6 | ||||||
| Microsoft ® Visual Studio ® 2022 Visual Basic ® |
● | ● | ● | ● | ● | - |
| Microsoft ® Visual Studio ® 2019 Visual Basic ® |
● | ● | ● | ● | ● | - |
| Microsoft ® Visual Studio ® 2017 Visual Basic ® |
● | ● | ● | ● | ● | - |
| Microsoft ® Visual Studio ® 2015 Visual Basic ® |
● | ● | - | ● | ● | - |
| Microsoft ® Visual Studio ® 2022 Visual C++ ® |
● | ● | ● | ● | ● | - |
| Microsoft ® Visual Studio ® 2019 Visual C++ ® |
● | ● | ● | ● | ● | - |
| Microsoft ® Visual Studio ® 2017 Visual C++ ® |
● | ● | ● | ● | ● | - |
| Microsoft ® Visual Studio ® 2015 Visual C++ ® |
● | ● | - | ● | ● | ● |
| Microsoft ® Visual Studio ® 2022 Visual C# ® |
- | - | ● | - | - | - |
| Microsoft ® Visual Studio ® 2019 Visual C# ® |
- | - | ● | - | - | - |
| Microsoft ® Visual Studio ® 2017 Visual C# ® |
- | - | ● | - | - | - |
- *5.รายละเอียดเกี่ยวกับข้อมูลจำเพาะของ bus โปรดดูคู่มือผลิตภัณฑ์ที่เกี่ยวข้อง
- *6.สำหรับการผสมผสานของระบบปฏิบัติการและภาษาโปรแกรม โปรดดู Microsoft Docs เพื่อตรวจสอบความต้องการของระบบสำหรับ Visual Studio ®
- *7.โปรดใช้โปรแกรมอัปเดต Windows ® (KB4132216, KB4091664, KB4465659, KB4534307)
- *8.รองรับเฉพาะเวอร์ชัน 64 บิต
โปรดดูรายละเอียดเพิ่มเติมเกี่ยวกับสภาพแวดล้อมการทำงานและข้อมูลล่าสุดในคู่มือผลิตภัณฑ์ที่เกี่ยวข้อง
