โมดูลอินพุตพัลส์แบบแยกช่องสัญญาณ
โมดูลอินพุตพัลส์แบบแยกช่องสัญญาณรองรับอินพุต DC ได้สูงสุด 30k pulse/s
คุณสมบัติ <sup>ฟังก์ชันวัดหลายรูปแบบและการแยกช่องสัญญาณเหมาะสำหรับงานควบคุมกระบวนการ </sup>
- การวัดหลายรูปแบบ
- การแยกช่องสัญญาณ

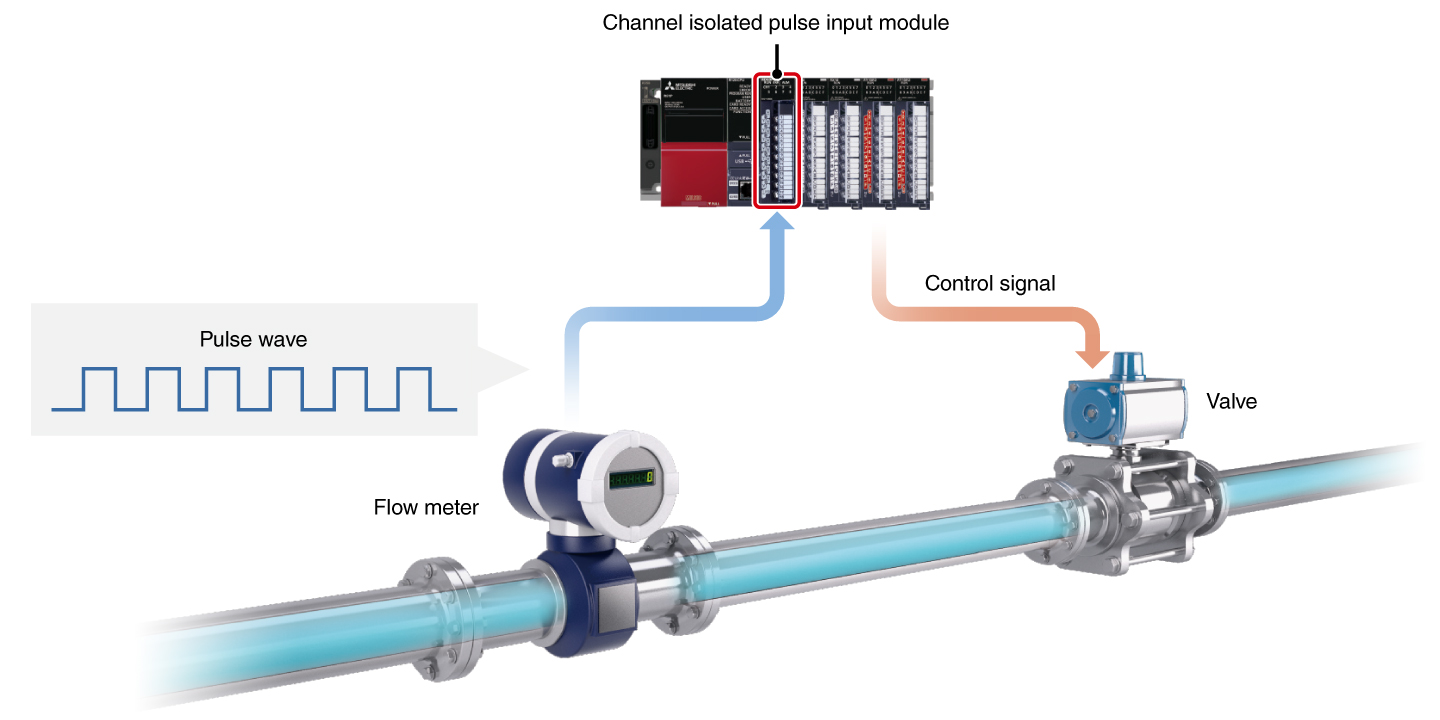

- โมดูลเดียวสามารถวัดจำนวนข้อมูลพัลส์อินพุตสำหรับความเร็ว ความเร็วรอบ และอัตราการไหลทันที รวมถึงวัดปริมาณ ความยาว และอัตราการไหลสะสมได้สูงสุด 8 ช่องสัญญาณ
- มีการแยกช่องสัญญาณแบบ galvanic เพื่อป้องกันการรบกวนจากสัญญาณรบกวน จึงเหมาะสำหรับงานควบคุมกระบวนการ
ข้อมูลจำเพาะ <sup>ข้อมูลจำเพาะโมดูลอินพุตพัลส์แบบแยกช่องสัญญาณ </sup>
| รายการ | RD60P8-G |
|---|---|
| จำนวนช่องสัญญาณ | 8 |
| แรงดันทนได้ | ระหว่างเทอร์มินัล I/O กับแหล่งจ่ายไฟของคอนโทรลเลอร์แบบโปรแกรมได้: 500 V AC rms เป็นเวลา 1 นาที ระหว่างช่องสัญญาณ: 1780 V AC เป็นเวลา 1 นาที |
| ความต้านทานฉนวน | ระหว่างเทอร์มินัล I/O กับแหล่งจ่ายไฟของคอนโทรลเลอร์แบบโปรแกรมได้: 10 MΩ ขึ้นไป ที่ 500 V DC ระหว่างช่องสัญญาณ: 10 MΩ ขึ้นไป ที่ 500 V DC |
| จำนวนสัญญาณอินพุต | |
| อินพุต 1 เฟส | ● |
| ระดับสัญญาณ | 5 V DC/12…24 V DC |
| เคาน์เตอร์ | |
| ความเร็วในการนับสูงสุด (pulse/s) | 30k |
| ช่วงการนับ | จำนวนพัลส์ sampling: ไบนารีไม่มีเครื่องหมาย 16 บิต (0…32767) ค่าการนับสะสม: ไบนารีไม่มีเครื่องหมาย 32 บิต (0…99999999) ค่าพัลส์อินพุต: ไบนารีไม่มีเครื่องหมาย 32 บิต (0…2147483647) |
| ชนิดการนับ | เคาน์เตอร์เชิงเส้น, เคาน์เตอร์วงแหวน |
| อินเทอร์เฟซภายนอก *1 | |
| เทอร์มินัลบล็อกแบบสกรู 18 จุด | ● |
- *1.สำหรับตัวเลือกที่ใช้งานได้ โปรดดูคู่มือผลิตภัณฑ์ที่เกี่ยวข้อง
