โมดูลการควบคุม I/O ความเร็วสูงแบบยืดหยุ่น
โมดูลนี้มีฟังก์ชัน เช่น การเขียนโปรแกรมลอจิกควบคุมได้ และเวลาตอบสนอง I/O แบบอะซิงโครนัสระดับไมโครวินาทีโดยไม่ต้องรอโมดูล CPU ของคอนโทรลเลอร์แบบโปรแกรมได้หรือบัสควบคุม เหมาะสำหรับอุปกรณ์ทดสอบผลิตภัณฑ์ที่ต้องตรวจจับชิ้นงานซึ่งเคลื่อนที่ด้วยความเร็วสูง

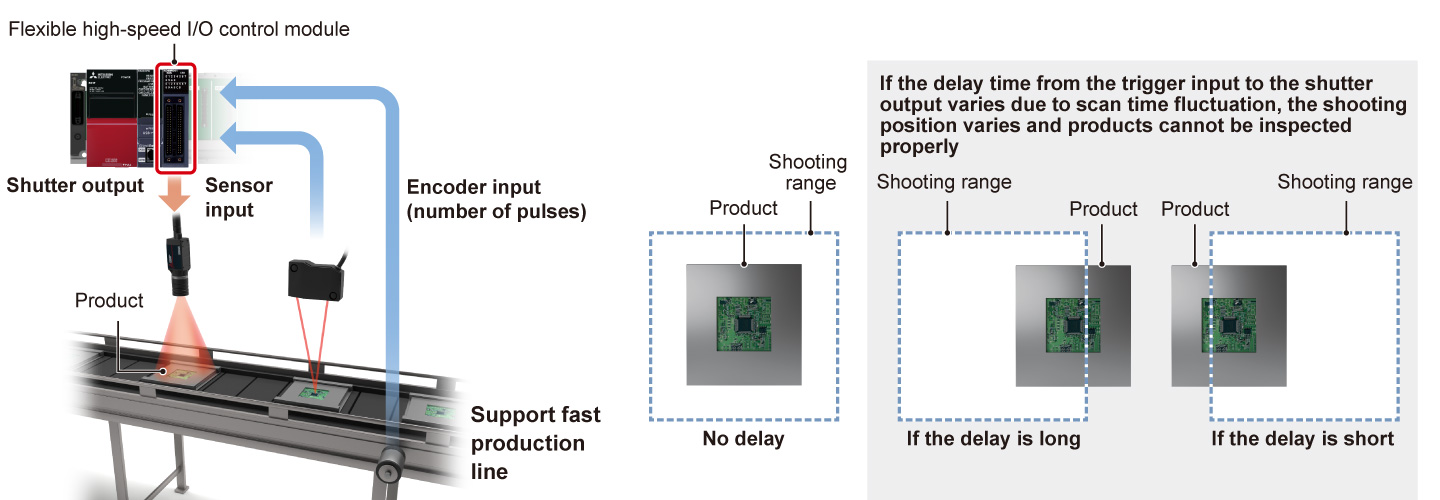

คุณสมบัติ <sup>การตอบสนอง I/O ที่รวดเร็วและเสถียร </sup>
- การตอบสนอง I/O ที่มีความแม่นยำสูง
- การประมวลผลด้วยฮาร์ดแวร์โดยไม่ผ่านโมดูล CPU ทำให้ตอบสนอง I/O แบบอะซิงโครนัสได้รวดเร็วระดับไมโครวินาที
- เวลาตอบสนองเสถียรโดยไม่ขึ้นกับความผันผวนของความเร็วในการประมวลผล

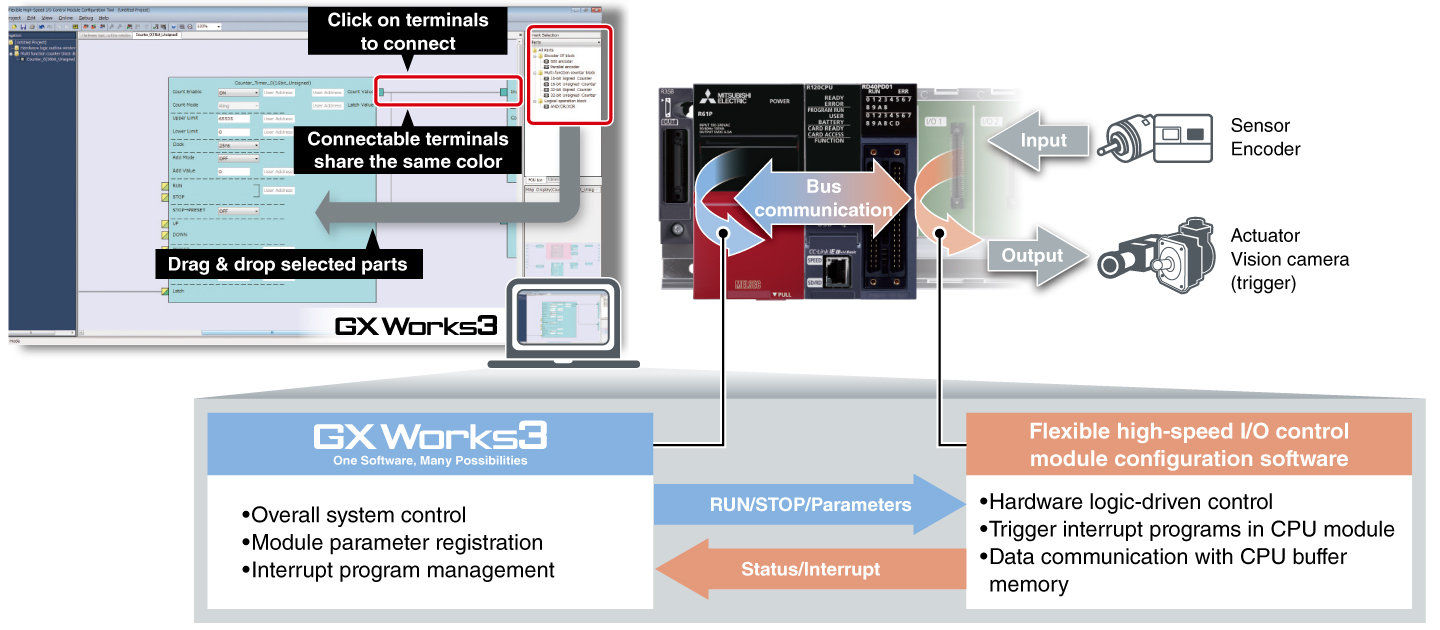

ออกแบบลอจิกฮาร์ดแวร์ได้ง่ายด้วยเครื่องมือตั้งค่าที่ใช้งานง่าย
- ตั้งค่าได้ง่าย
- ลดต้นทุนการออกแบบ
- สามารถเขียนโปรแกรมลอจิกฮาร์ดแวร์ได้ง่ายด้วยเครื่องมือตั้งค่าที่รวมอยู่ในซอฟต์แวร์วิศวกรรม GX Works3
- เป็นทางเลือกต้นทุนต่ำแทนการเขียนโปรแกรม HDL, การสังเคราะห์ลอจิก และการวิเคราะห์ไทม์มิ่ง ช่วยลดขั้นตอนออกแบบที่มักจำเป็นในการออกแบบลอจิก FPGA ทั่วไป
ข้อมูลจำเพาะ <sup>ข้อมูลจำเพาะโมดูลการควบคุม I/O ความเร็วสูงแบบยืดหยุ่น </sup>

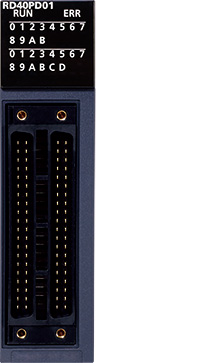

| รายการ | RD40PD01 | |
|---|---|---|
| DC | ดิฟเฟอเรนเชียล | |
| จำนวนจุดอินพุต | 12 (5/24 V DC/differential) | |
| จำนวนจุดเอาต์พุต | 8 (5…24 V DC, 0.1 A/point) | 6 |
| จำนวนอินเทอร์รัพท์ | 8 | |
| เวลาตอบสนองอินพุต (µs) | ≤ 1 | |
| เวลาตอบสนองเอาต์พุต (µs) | ≤ 1 | |
| ความเร็วอินพุตพัลส์สูงสุด (pulse/s) | 200k (200 kHz) | 8M (2 MHz) |
| ความเร็วเอาต์พุตพัลส์สูงสุด (pulse/s) | 200k (200 kHz) | 8M (2 MHz) |
| ฟังก์ชันหลักที่เรียกใช้งานได้ด้วย ชุด main block |
นับพัลส์, ตรวจจับค่าตรงกัน, cam switch, เอาต์พุตพัลส์ความแม่นยำสูง, เอาต์พุต PWM, ตั้งค่าอัตราส่วน, วัดพัลส์, แปลงอินเทอร์เฟซไฟฟ้า |
|
| เวลาประมวลผลลอจิกฮาร์ดแวร์หลัก | การทำงานลอจิก: ต่ำสุด 87.5 ns, เอาต์พุตค่าตรงกัน: ต่ำสุด 137.5 ns, cam switch: ต่ำสุด 262.5 ns | |
| อินเทอร์เฟซภายนอก *1 | ||
| คอนเน็กเตอร์ 40 พิน | ● (2x) | |
- *1.สำหรับตัวเลือกที่ใช้งานได้ โปรดดูคู่มือผลิตภัณฑ์ที่เกี่ยวข้อง
