โมดูล CC-Link IE TSN แบบ master/local
สามารถผสมการสื่อสารควบคุมที่ต้องการสมรรถนะแบบเรียลไทม์กับการสื่อสาร TCP/IP ได้ เพื่อใช้สมรรถนะและฟังก์ชันของ CC-Link IE TSN ได้เต็มที่

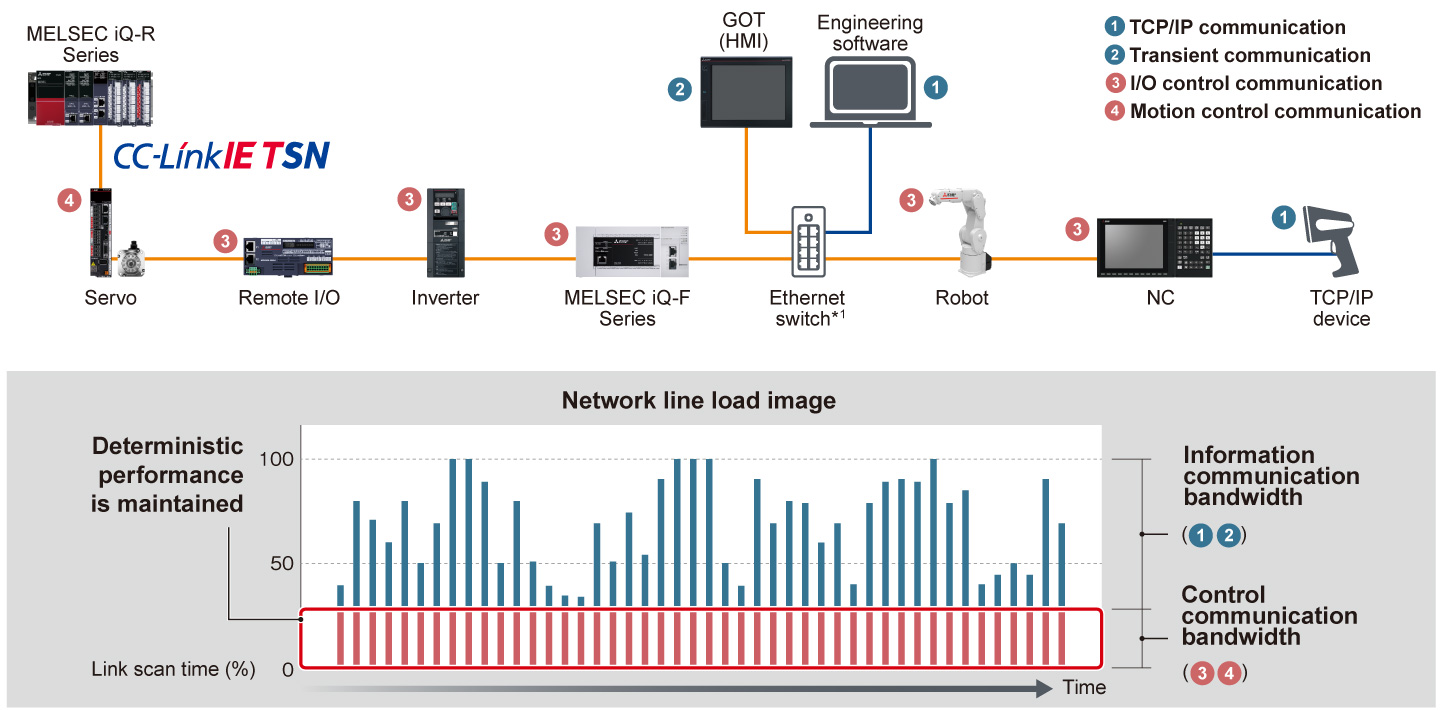

ควบคุมได้อย่างกำหนดแน่นอนแม้ผสมกับการสื่อสาร TCP/IP
- การสื่อสาร TCP/IP แบบผสม
- ระบบ IIoT
- ยังคงสมรรถนะแบบกำหนดแน่นอนของการสื่อสาร cyclic ได้ แม้ผสมกับข้อมูลสารสนเทศที่ช้ากว่า (ไม่ใช่เรียลไทม์)
- ใช้อุปกรณ์สื่อสาร TCP/IP ได้โดยไม่กระทบต่อการควบคุมโดยรวม
อุปกรณ์บางชนิดอาจเชื่อมต่อกับ CC-Link IE TSN ไม่ได้ ขึ้นอยู่กับการกำหนดค่าระบบ
- *1.managed Ethernet switch class B ที่รองรับ CC-Link IE TSN และได้รับการแนะนำโดย CC-Link Partner Association
วิเคราะห์สาเหตุข้อผิดพลาดด้วยการซิงโครไนซ์เวลาความแม่นยำสูง
- การวิเคราะห์อนุกรมเวลา
- การสื่อสารแบบซิงโครไนซ์

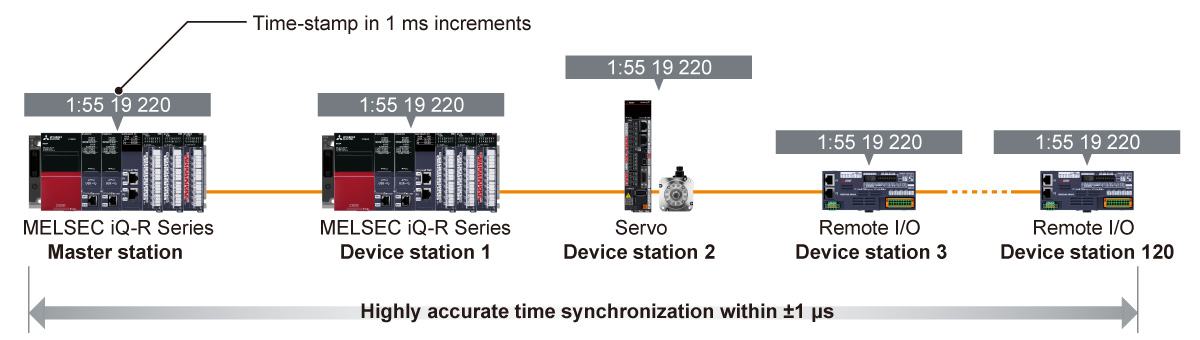

- ความแม่นยำในการซิงโครไนซ์เวลาสูงภายใน ±1 µs และการที่สถานีแต่ละสถานีในเครือข่ายแชร์ข้อมูลประทับเวลาทีละ 1 ms ช่วยให้วินิจฉัยระบบและแก้ไขปัญหาได้ดีขึ้น โดยวิเคราะห์สถานีในเครือข่ายตามลำดับได้
- ประวัติข้อผิดพลาดจะแสดงต่อเนื่องตามข้อมูลประทับเวลา จึงวิเคราะห์สาเหตุข้อผิดพลาดได้แม่นยำจากเวลาจริงที่เหตุการณ์เกิดขึ้น
ลดเวลาการทำงานโดยรวมด้วยการสแกนลิงก์ความเร็วสูง
- รอบการสื่อสารต่ำสุด 31.25 µs *2
- ประมวลผลเร็วขึ้น 16 เท่า *3
- จำนวนจุดลิงก์เพิ่มขึ้น 2 เท่า *4

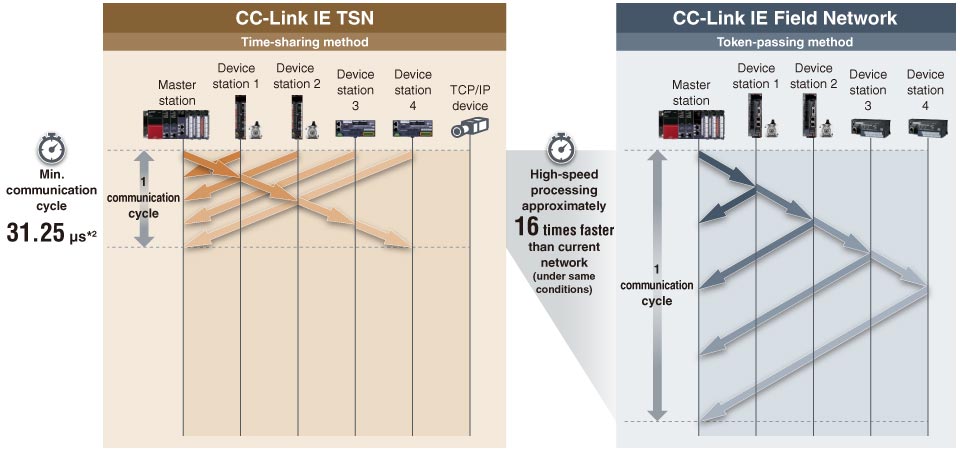

- โปรโตคอลขั้นสูงใน CC-Link IE TSN เสริมด้วยฟังก์ชันวิธีแบ่งเวลา ซึ่งช่วยให้สถานีในเครือข่ายสื่อสารพร้อมกันได้
- ทำรอบการสื่อสารได้เร็วเพียง 31.25 µs *2 และประมวลผลได้เร็วกว่าสมรรถนะเครือข่ายปัจจุบันประมาณ 16 เท่า ส่งผลให้ควบคุมการเคลื่อนที่ได้รวดเร็วและแม่นยำสูง
- เพิ่มผลผลิตได้พร้อมกันจากสมรรถนะการควบคุมที่สูงขึ้นอย่างมาก ซึ่งลดเวลาการทำงานโดยรวมและรองรับการสื่อสารข้อมูลความเร็วสูงปริมาณมาก
- *2.ค่านี้ได้เมื่อใช้โหมดทำงานเร็วของโมดูล motion (RD78GH) สำหรับรายละเอียด โปรดดู “คู่มือผู้ใช้ MELSEC iQ-R Motion Module (Application) (IB-0300411ENG)”
- *3.เปรียบเทียบกับ CC-Link IE Field Network Motion
- *4.เปรียบเทียบกับ CC-Link IE Field Network

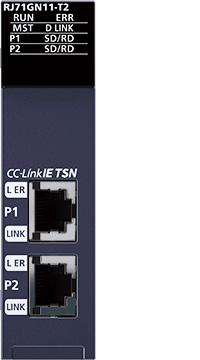

ข้อมูลจำเพาะโมดูล CC-Link IE TSN แบบ master/local
| รายการ | RJ71GN11-T2 *5 |
|---|---|
| เครือข่ายที่รองรับ | CC-Link IE TSN |
| ความเร็วการสื่อสาร (bps) | 1G/100M |
| จำนวนสถานีสูงสุดต่อเครือข่าย *6 | 121 |
| โทโพโลยีเครือข่าย *7 | ไลน์, ดาว *8, วงแหวน |
| สายเชื่อมต่อ | สาย Ethernet (Category 5e หรือสูงกว่า) |
| ระยะห่างสูงสุดระหว่างสถานี (m) | 100 |
| ระยะสายรวม (m) | สายการผลิต: 12000 วงแหวน: 12100 อื่น ๆ: ขึ้นอยู่กับการกำหนดค่าระบบ |
| จำนวนจุดลิงก์สูงสุดต่อเครือข่าย | |
| รีโมตอินพุต (RX), รีโมตเอาต์พุต (RY) | 16384 จุด, 2KB |
| รีโมตรีจิสเตอร์ (RWr, RWw) | 8192 จุด, 16KB |
| รีเลย์ลิงก์ (LB) | 32768 จุด, 4 KB สำหรับจุดขยาย: 131072 จุด, 16 KB |
| รีจิสเตอร์ลิงก์ (LW) | 16384 จุด, 32 KB สำหรับจุดขยาย: 524288 จุด, 1024 KB |
- *5.สำหรับข้อจำกัดเกี่ยวกับการกำหนดค่าระบบ โปรดดู “คู่มือผู้ใช้ MELSEC iQ-R CC-Link IE TSN (Startup) (SH-082127ENG)”
- *6.Includes a master station.
- *7.โปรดใช้ managed Ethernet switch ที่รองรับ CC-Link IE TSN (class B) และได้รับการแนะนำโดย CC-Link Partner Association สำหรับโมดูล master/local ของ CC-Link IE TSN (RJ71GN11-T2) และโมดูล master/local ของ CC-Link IE TSN Plus (RJ71GN11-EIP)
- *8.สามารถผสม topology แบบไลน์และแบบดาวได้
โมดูล CC-Link IE TSN Plus แบบ master/local
ใช้อุปกรณ์เครือข่ายอื่น

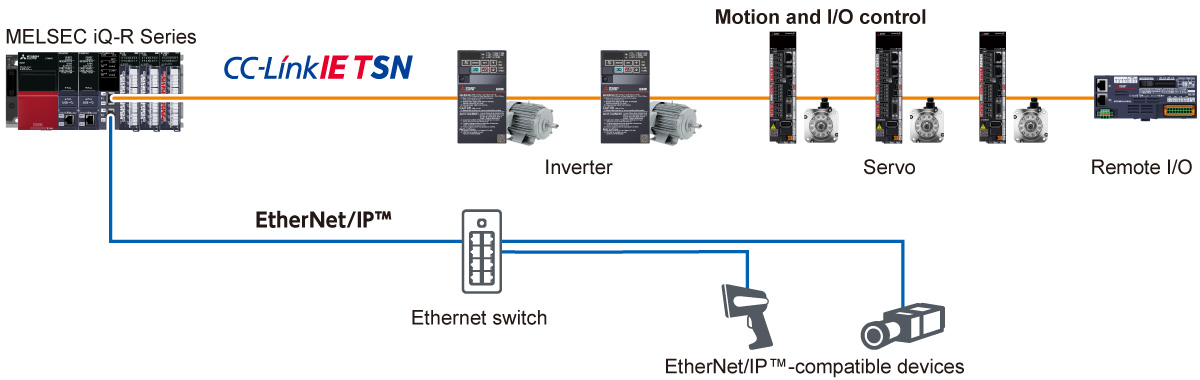

- ใช้อุปกรณ์ EtherNet/IP™
- ใช้อุปกรณ์ EtherNet/IP™ ได้พร้อมคงการสื่อสาร CC-Link IE TSN ที่รวดเร็วและแม่นยำสูง
- ตั้งค่าทั้งสองเครือข่ายได้ง่ายในซอฟต์แวร์วิศวกรรม GX Works3

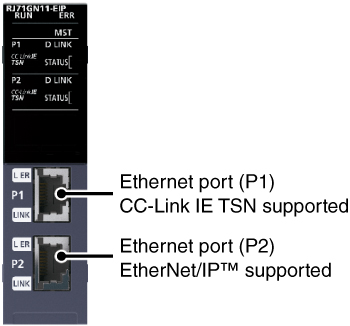

- รองรับการสื่อสาร socket จึงเชื่อมต่ออุปกรณ์ที่ไม่รองรับ SLMP ผ่าน Ethernet ทั่วไปได้
ข้อมูลจำเพาะโมดูล CC-Link IE TSN Plus แบบ master/local
| รายการ | RJ71GN11-EIP | |
|---|---|---|
| เครือข่ายที่รองรับ | CC-Link IE TSN EtherNet/IP™ |
|
| ความเร็วการสื่อสาร (bps) | 1G/100M | |
| จำนวนสถานีสูงสุดต่อเครือข่าย *9 | 121 | |
| โทโพโลยีเครือข่าย *10 | สายการผลิต *11, ดาว *12 | |
| สายเชื่อมต่อ | สาย Ethernet (Category 5e หรือสูงกว่า) | |
| ระยะห่างสูงสุดระหว่างสถานี (m) | 100 | |
| ระยะสายรวม (m) | สายการผลิต: 12000 อื่น ๆ: ขึ้นอยู่กับการกำหนดค่าระบบ |
|
| จำนวนจุดลิงก์สูงสุดต่อเครือข่าย | ||
| รีโมตอินพุต (RX), รีโมตเอาต์พุต (RY) | 16384 จุด, 2KB | |
| รีโมตรีจิสเตอร์ (RWr, RWw) | 8192 จุด, 16KB | |
| รีเลย์ลิงก์ (LB) | 32768 จุด, 4 KB สำหรับจุดขยาย: 131072 จุด, 16 KB |
|
| รีจิสเตอร์ลิงก์ (LW) | 16384 จุด, 32 KB สำหรับจุดขยาย: 524288 จุด, 1024 KB |
|
| การสื่อสาร EtherNet/IP™ | ||
| ความเร็วการส่งข้อมูล (bps) | 1G/100M | |
| การสื่อสาร Class 1 | จำนวนการเชื่อมต่อ |
|
| ขนาดข้อมูลสื่อสาร (byte) | 1444 (ต่อการเชื่อมต่อ) *14 | |
| RPI (รอบการสื่อสาร) (ms) | 0.5…60000 (เพิ่มทีละ 0.5 ms) | |
| PPS (สมรรถนะการประมวลผลการสื่อสาร) *15 (pps) | 12000 | |
| การสื่อสาร UCMM | จำนวนการเชื่อมต่อ (จำนวนการดำเนินการพร้อมกัน) |
|
| ขนาดข้อมูลสื่อสาร (byte) |
|
|
| การสื่อสาร Class 3 | จำนวนการเชื่อมต่อ |
|
| ขนาดข้อมูลสื่อสาร (byte) |
|
|
- *9.Includes a master station.
- *10.โปรดใช้ managed Ethernet switch ที่รองรับ CC-Link IE TSN (class B) และได้รับการแนะนำโดย CC-Link Partner Association สำหรับโมดูล master/local ของ CC-Link IE TSN (RJ71GN11-T2) และโมดูล master/local ของ CC-Link IE TSN Plus (RJ71GN11-EIP)
- *11.โมดูล CC-Link IE TSN Plus แบบ master/local (RJ71GN11-EIP) สามารถเชื่อมต่อได้เฉพาะที่ปลายเครือข่ายเท่านั้น
- *12.สามารถผสม topology แบบไลน์และแบบดาวได้
- *13.จำนวนการเชื่อมต่อรวมสำหรับการสื่อสาร Class 1, การสื่อสาร UCMM tag (ฟังก์ชันเซิร์ฟเวอร์) และการสื่อสาร Class 3 คือ 256 ดังนั้นจำนวนของแต่ละการเชื่อมต่อจะแตกต่างกันตามจำนวนและขนาดของการสื่อสารแต่ละรายการ
- *14.หากอุปกรณ์ภายนอกไม่รองรับ Large Forward Open (ข้อมูลจำเพาะตัวเลือก CIP) ขนาดข้อมูลสื่อสารจะสูงสุด 504 byte
- *15.PPS: จำนวนเฟรมที่ประมวลผลได้ต่อวินาที
- *16.จำนวนการดำเนินการพร้อมกันสูงสุด (จำนวนการเชื่อมต่อที่รับได้พร้อมกัน) สำหรับฟังก์ชันเซิร์ฟเวอร์คือ 96 เมื่อรวมฟังก์ชันเซิร์ฟเวอร์ของ UCMM และการสื่อสาร Class 3
