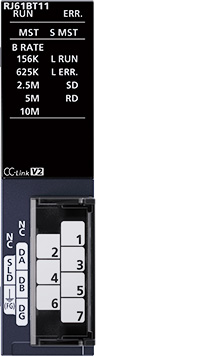

โมดูล master/local ของระบบ CC-Link
โมดูลนี้ช่วยส่งข้อมูลบิต เช่น สถานะ ON/OFF และข้อมูลเวิร์ด เช่น ข้อมูลอนาล็อก ระหว่างอุปกรณ์ได้ด้วยความเร็วสูง
คุณสมบัติ <sup>การกำหนดค่าระบบที่ตรงตามข้อกำหนดการควบคุม </sup>

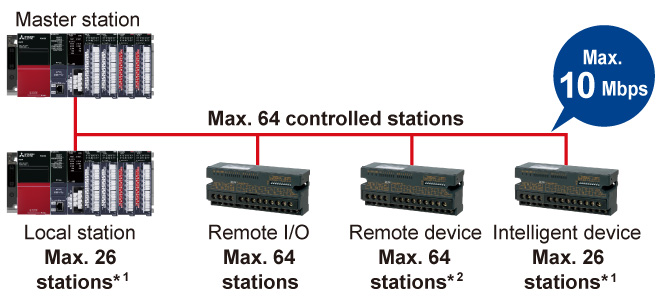

- Extensive partner devices
- CC-Link สามารถรวมอุปกรณ์ภาคสนามหลายประเภทไว้ในเครือข่ายสื่อสารที่ช่วยลดการเดินสายได้
- เมื่อใช้โหมด remote device net จะเชื่อมต่ออุปกรณ์ระยะไกลได้สูงสุด 64 เครื่อง เช่น โมดูล I/O อนาล็อก
- *1.Remote net mode
- *2.Remote device net mode
ข้อมูลจำเพาะ <sup>ข้อมูลจำเพาะโมดูล master/local ของระบบ CC-Link </sup>
| รายการ | RJ61BT11 |
|---|---|
| Compatible network | CC-Link |
| ความเร็วการสื่อสาร (bps) | 156k/625k/2.5M/5M/10M |
| จำนวนสถานีสูงสุดต่อเครือข่าย *3 | 65 |
| Topology เครือข่าย *4 | Bus (RS-485) |
| สายเชื่อมต่อ | สายเฉพาะ CC-Link ที่รองรับ Ver.1.10 |
| ระยะห่างสูงสุดระหว่างสถานี (m) | - |
| ระยะสายรวม (m) | 100 (10 Mbps)…1200 (156 kbps) |
| จำนวน link point สูงสุดต่อเครือข่าย | |
| รีโมตอินพุต (RX), รีโมตเอาต์พุต (RY) | 8192 points |
| รีโมตรีจิสเตอร์ (RWr, RWw) | 2048 points |
| รีเลย์ลิงก์ (LB) | - |
| รีจิสเตอร์ลิงก์ (LW) | - |
- *3.Includes a master station.
- *4.โปรดใช้ managed Ethernet switch ที่รองรับ CC-Link IE TSN (class B) และได้รับการแนะนำโดย CC-Link Partner Association สำหรับโมดูล master/local ของ CC-Link IE TSN (RJ71GN11-T2) และโมดูล master/local ของ CC-Link IE TSN Plus (RJ71GN11-EIP)
