Controllers MELSEC-Q Series

คุณสมบัติผลิตภัณฑ์ -เครือข่าย-

MELSEC-Q Series

เครือข่าย MELSECNET/H

โมดูลเครือข่าย MELSECNET/H

แบบออปติคัลลูป
- QJ71LP21-25
- QJ71LP21S-25
- QJ71LP21G
- QJ72LP25-25
- QJ72LP25G (สถานี Remote I/O)
แบบโคแอกเชียลบัส
- QJ71BR11
- QJ72BR15 (สถานี Remote I/O)
แบบทวิสเต็ดบัส
- QJ71NT11B

ระบบเครือข่าย MELSECNET/H รองรับการสื่อสารระหว่างคอนโทรลเลอร์กับคอนโทรลเลอร์ คอนโทรลเลอร์กับคอมพิวเตอร์ และคอนโทรลเลอร์กับสถานี remote I/O มีรูปแบบการเดินสายให้เลือกหลายแบบ พร้อมฟังก์ชันที่ออกแบบมาเพื่อเพิ่มความน่าเชื่อถืออีกมากมาย เช่น การรองรับระบบสำรอง (redundant system)
แบบออปติคัลลูป: ความเร็วการสื่อสารสูงสุด 25 Mbps สายใยแก้วนำแสงไม่ได้รับผลกระทบจากสัญญาณรบกวน EMI/RFI และเดินสายระหว่างสถานีได้ไกลสุด 2 กม. เมื่อใช้สายชนิด GI
แบบโคแอกเชียลบัส: การใช้สายโคแอกเชียลซึ่งมีราคาไม่แพง ช่วยให้สร้างเครือข่ายได้ด้วยต้นทุนที่ต่ำกว่าเครือข่ายแบบออปติคัลลูป
แบบทวิสเต็ดบัส: การใช้โมดูลเครือข่ายราคาประหยัดร่วมกับสายทวิสเต็ดแพร์ ช่วยให้สร้างระบบเครือข่ายได้ด้วยต้นทุนที่ต่ำมาก

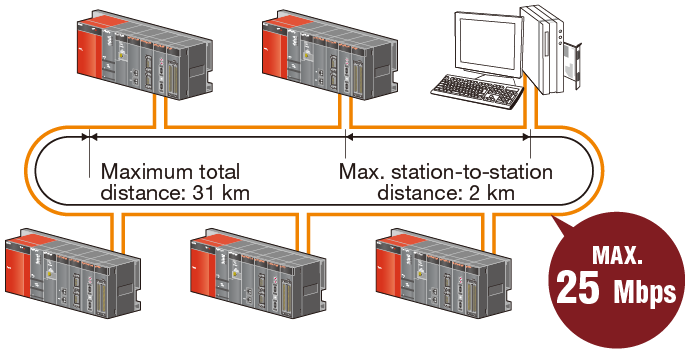

[ระบบออปติคัลลูป]

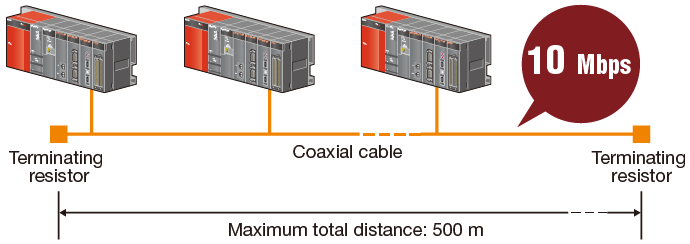

[ระบบโคแอกเชียลบัส]

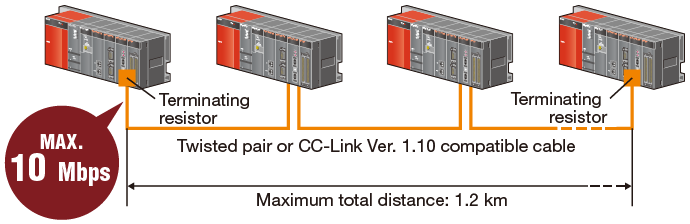

[ระบบทวิสเต็ดบัส]

■ สเปกด้านประสิทธิภาพ

รายการ			สเปก
รูปแบบเครือข่าย			ระบบออปติคัลลูป		ระบบโคแอกเชียลบัส
รุ่น			QJ71LP21(S)-25 QJ72LP25-25	QJ71LP21G QJ72LP25G	QJ71BR11 QJ72BR15
สายสัญญาณ			ใยแก้วนำแสง (SI)	ใยแก้วนำแสง (GI)	โคแอกเชียล (3C-2V)	โคแอกเชียล (5C-2V)
เครือข่ายระหว่าง PLC	จำนวนจุดลิงก์สูงสุด ต่อเครือข่าย	LB	16384 จุด (8192 จุด ในโหมด MELSECNET/10)
		LW	16384 จุด (8192 จุด ในโหมด MELSECNET/10)
		LX/LY	8192 จุด
	จำนวนจุดลิงก์สูงสุด ต่อสถานี		โหมด MELSECNET/H {(LY + LB) /8 + (2 x LW)} ≤ 2000 bytes โหมด MELSECNET/H extended {(LY + LB) /8 + (2 x LW)} ≤ 35840 bytes
	จำนวนสถานีต่อเครือข่าย		สูงสุด 64 สถานี (สถานีควบคุม 1 สถานี, สถานีทั่วไป 63 สถานี)		สูงสุด 32 สถานี (สถานีควบคุม 1 สถานี, สถานีทั่วไป 31 สถานี)
เครือข่าย Remote I/O	จำนวนจุดลิงก์สูงสุด ต่อเครือข่าย	LB	16384 จุด (จาก Remote Master ไปยัง Remote Sub-master หรือ Remote I/O: 8192 จุด, จาก Remote Sub-master หรือ Remote I/O ไปยัง Remote Master: 8192 จุด)
		LW	16384 จุด (จาก Remote Master ไปยัง Remote Sub-master หรือ Remote I/O: 8192 จุด, จาก Remote Sub-master หรือ Remote I/O ไปยัง Remote Master: 8192 จุด)
		LX/LY	8192 จุด
	จำนวนจุดลิงก์สูงสุด ต่อสถานี		จาก Remote Master ไปยัง Remote I/O ((LY + LB) /8 + (2 x LW)) ≤ 1600 ไบต์ จาก Remote I/O ไปยัง Remote Master ((LX + LB) /8 + (2 x LW)) ≤ 1600 ไบต์ ระหว่าง Multiplexed Remote Master กับ Multiplexed Remote Sub-master ((LY + LB) /8 + (2 x LW)) ≤ 2000 ไบต์
	จำนวนจุด I/O สูงสุด ต่อสถานี remote I/O		X + Y ≤ 4096 จุด หากหมายเลข X/Y ซ้ำกัน จะนับเพียงด้านเดียว
	จำนวนจุดดีไวซ์ ต่อสถานี remote I/O	M	8192 จุด
		SM	2048 จุด
		D	12288 จุด
		SD	2048 จุด
	จำนวนสถานีต่อเครือข่าย		สูงสุด 65 สถานี (สถานี remote master 1 สถานี, สถานี remote I/O 64 สถานี)		สูงสุด 33 สถานี (สถานี remote master 1 สถานี, สถานี remote I/O 32 สถานี)
ความเร็วการสื่อสาร			25 Mbps/10 Mbps	10 Mbps
ระยะทางรวม			30 กม.		300 ม.	500 ม.
ระยะระหว่างสถานี			สูงสุด 1 กม.	2 กม.	—

รายการ			สเปก
รูปแบบเครือข่าย			ระบบทวิสเต็ดบัส
รุ่น			QJ71NT11B
สายสัญญาณ			ทวิสเต็ดแพร์	สายที่รองรับ CC-Link Ver. 1.10
เครือข่ายระหว่าง PLC	จำนวนจุดลิงก์สูงสุด ต่อเครือข่าย	LB	16384 จุด
		LW	16384 จุด
		LX/LY	8192 จุด
	จำนวนจุดลิงก์สูงสุด ต่อสถานี		โหมด MELSECNET/H {(LY + LB) /8 + (2 x LW)} ≤ 2000 bytes โหมด MELSECNET/H extended {(LY + LB) /8 + (2 x LW)} ≤ 35840 bytes
	จำนวนสถานีต่อเครือข่าย		สูงสุด 32 สถานี (สถานีควบคุม 1 สถานี, สถานีทั่วไป 31 สถานี)
ความเร็วการสื่อสาร			156 kbps/312 kbps/625 kbps/1.25 Mbps/2.5 Mbps/5 Mbps/10 Mbps
ระยะทางรวม			1,200 ม./156 kbps, 600 ม./312 kbps, 400 ม./625 kbps, 200 ม./1.25 Mbps	1,200 ม./156 kbps, 900 ม./312 kbps, 600 ม./625 kbps, 400 ม./1.25 Mbps, 200 ม./2.5 Mbps, 150 ม./5 Mbps, 100 ม./10 Mbps
