Controllers MELSEC-Q Series
คุณสมบัติผลิตภัณฑ์ -เครือข่าย-
CC-Link
เครือข่ายระดับสนามแบบเปิด รองรับอุปกรณ์ที่เข้ากันได้จำนวนมาก
โมดูลเครือข่าย CC-Link
- ด้วยพื้นฐานเทคโนโลยีฟิลด์บัสที่เชื่อถือได้ CC-Link จึงรับส่งข้อมูลระดับบิตปริมาณมาก เช่น สถานะ ON/OFF ของรีเลย์ และข้อมูลระดับเวิร์ดได้ด้วยความเร็วสูง
- CC-Link รักษาการรับส่งข้อมูลแบบ cyclic ให้สม่ำเสมอและตรงเวลาเสมอ ด้วยการแยกออกจากการสื่อสารแบบข้อความ (transient) ดังนั้นแม้การสื่อสารแบบข้อความจะหนาแน่นจนเต็มความสามารถ ก็ไม่กระทบต่อ link scan time
- โมดูล QJ61BT11N รองรับ CC-Link เวอร์ชัน 1 และ 2 และใช้เป็นโมดูลโลคอลหรือโมดูลมาสเตอร์ก็ได้
■ สเปกด้านประสิทธิภาพ
| รายการ | สเปก | ||
|---|---|---|---|
| ความเร็วการสื่อสาร | เลือกได้จาก 156 kbps/625 kbps/2.5 Mbps/5 Mbps/10 Mbps | ||
| เส้นทางการส่งข้อมูล | บัส (RS-485) | ||
| จำนวนจุดลิงก์สูงสุดต่อระบบ *1 | อินพุต/เอาต์พุตระยะไกล (RX, RY): 8192 จุด รีจิสเตอร์ระยะไกล (RWw): 2048 จุด รีจิสเตอร์ระยะไกล (RWr): 2048 จุด |
||
| จำนวนจุดลิงก์สูงสุด ต่อสถานี |
การตั้งค่า expanded cyclic | Single (1 เท่า) | อินพุต/เอาต์พุตระยะไกล (RX, RY): 32 จุด (30 จุด สำหรับสถานีโลคอล) รีจิสเตอร์ระยะไกล (RWw): 4 จุด รีจิสเตอร์ระยะไกล (RWr): 4 จุด |
| Double (2 เท่า) | อินพุต/เอาต์พุตระยะไกล (RX, RY): 32 จุด (30 จุด สำหรับสถานีโลคอล) รีจิสเตอร์ระยะไกล (RWw): 8 จุด รีจิสเตอร์ระยะไกล (RWr): 8 จุด |
||
| Quadruple (4 เท่า) | อินพุต/เอาต์พุตระยะไกล (RX, RY): 64 จุด (62 จุด สำหรับสถานีโลคอล) รีจิสเตอร์ระยะไกล (RWw): 16 จุด รีจิสเตอร์ระยะไกล (RWr): 16 จุด |
||
| Octuple (8 เท่า) | อินพุต/เอาต์พุตระยะไกล (RX, RY): 128 จุด (126 จุด สำหรับสถานีโลคอล) รีจิสเตอร์ระยะไกล (RWw): 32 จุด รีจิสเตอร์ระยะไกล (RWr): 32 จุด |
||

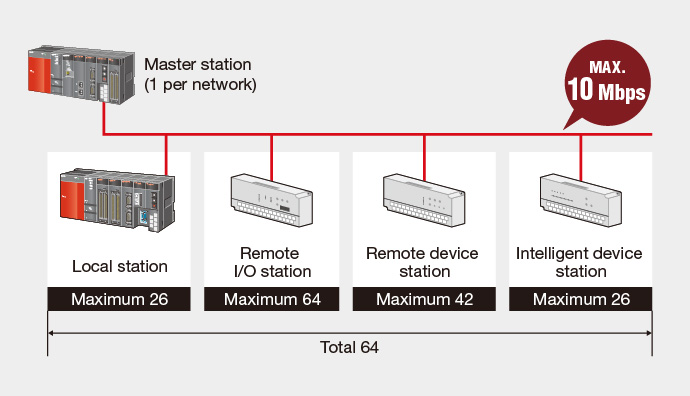

| จำนวนสถานีที่เชื่อมต่อได้สูงสุด (สถานีมาสเตอร์) | 64 *2 | ||
| ระยะทางรวม/ความเร็ว (เมื่อใช้ Ver. 1.10) | 1,200 ม./156 kbps, 900 ม./625 kbps, 400 ม./2.5 Mbps, 160 ม./5 Mbps, 100 ม./10 Mbps (หากใช้รีพีตเตอร์ สามารถขยายระยะทางเครือข่ายได้ถึง 13.2 กม.) |
||
- *1.สำหรับ CC-Link เวอร์ชัน 2
- *2.เมื่อใช้เฉพาะสถานี remote I/O เท่านั้น
