คุณสมบัติผลิตภัณฑ์ -เครือข่าย-

AnyWireASLINK

เชื่อมเซนเซอร์เข้ากับ Programmable Controller

โมดูลมาสเตอร์ AnyWireASLINK

QJ51AW12AL  DB

โมดูลมาสเตอร์ AnyWireASLINK เชื่อมอินพุตและเอาต์พุตของเซนเซอร์เข้ากับ Programmable Controller รองรับการวางตำแหน่งเซนเซอร์ได้อย่างยืดหยุ่นสูงสุด 512 จุด I/O สามารถจ่ายไฟให้เซนเซอร์ผ่านสายส่งสัญญาณ AnyWireASLINK (แบบ 2 สาย) ที่ใช้สื่อสารได้ในเส้นเดียวกัน จึงเพิ่มเซนเซอร์ได้ง่าย เมื่อใช้กับซีรีส์ MELSEC-Q/L/F ยังตรวจจับเซนเซอร์ที่ผิดปกติและจัดการการตั้งค่ารีโมตยูนิตได้พร้อมกันทีเดียวผ่านสภาพแวดล้อมวิศวกรรม GX Works2 ช่วยลดเวลาการออกแบบระบบลงอีก

AnyWireASLINK

ตัวอย่างการกำหนดค่าระบบ

■ การกำหนดค่าพื้นฐาน

เลือกใช้รีโมตยูนิตแบบ 2 สาย หรือแบบ 4 สายได้ตามกระแสโหลดของ AnyWireASLINK
นอกจากแบบ 2 สายแล้ว ยังใช้แบบ 4 สายได้ด้วยการจ่ายไฟจากแหล่งจ่ายในพื้นที่ (local power)

■ แบบ 2 สาย

หากกระแสโหลดต่ำ สามารถใช้รีโมตยูนิตแบบ 2 สาย (ไม่มีฉนวนแยก) ได้โดยไม่ต้องมีแหล่งจ่ายไฟภายนอก

■ แบบ 4 สาย

รีโมตยูนิตแบบ 4 สาย (มีฉนวนแยก) ต้องใช้แหล่งจ่ายไฟภายนอก 24 V DC เพื่อรองรับงานที่ใช้กระแสโหลดสูง เป็นต้น

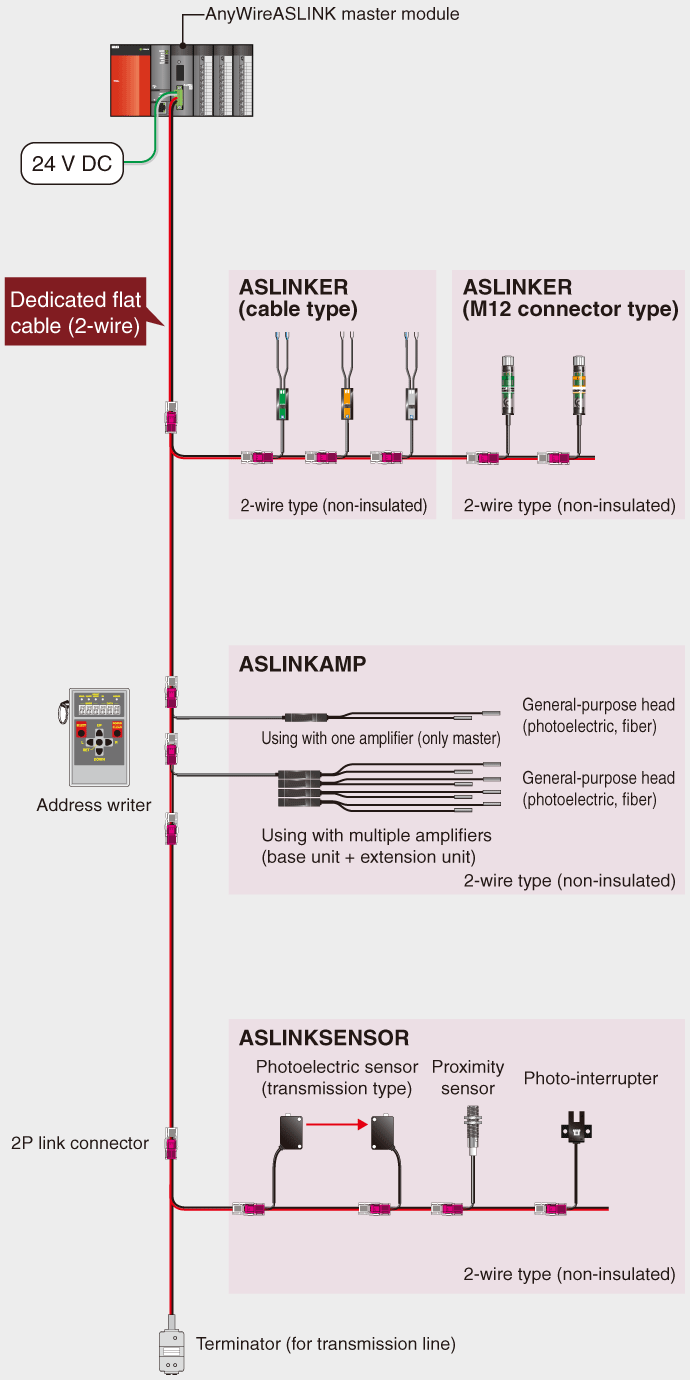

การกำหนดค่าแบบ 2 สาย (ไม่มีการจ่ายไฟในพื้นที่)

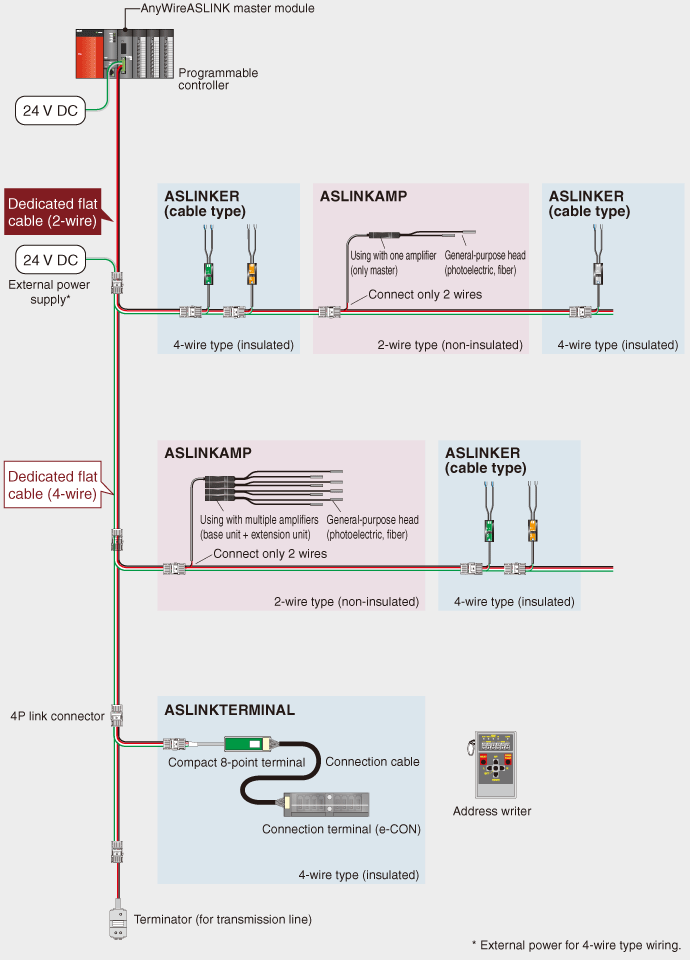

การกำหนดค่าแบบ 2 สาย/4 สาย (มีการจ่ายไฟในพื้นที่)

ป้องกันการหยุดเดินเครื่องเป็นระยะ ๆ

AnyWireASLINK ใช้ตรวจสอบและบันทึกข้อมูลเซนเซอร์ไว้ใน Programmable Controller ได้ อีกทั้งยังเปลี่ยนค่าพารามิเตอร์ของ AnyWireASLINK ผ่าน Programmable Controller ได้ด้วย ใช้ฟังก์ชันนี้ทำ “การบำรุงรักษาเชิงป้องกัน” เพื่อป้องกันการหยุดเดินเครื่องเป็นระยะ ๆ ก่อนที่จะเกิดขึ้นจริง

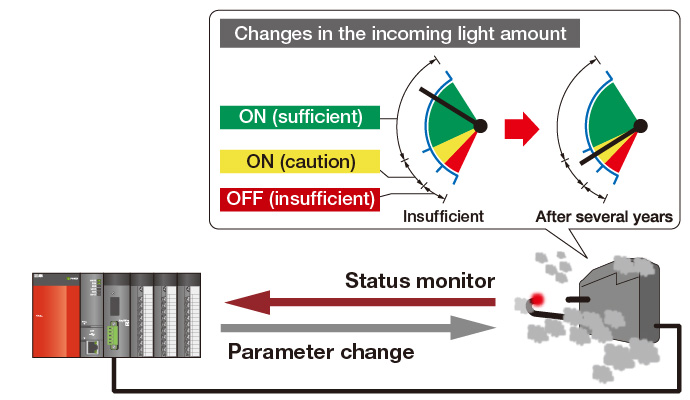

ป้องกันการหยุดเดินเครื่องเป็นระยะ ๆ ด้วยการบำรุงรักษาเชิงป้องกัน

  • เริ่มบำรุงรักษาได้แต่เนิ่น ๆ ด้วยการตรวจสอบปริมาณแสงที่รับเข้ามา
  • ปรับความไวการทำงาน ON/OFF เพื่อให้เดินเครื่องต่อได้จนถึงรอบบำรุงรักษา

ลดเวลาตั้งค่าเครื่อง และสร้างความสามารถในการตรวจสอบย้อนกลับ

AnyWireASLINK ช่วยให้ตั้งค่าเซนเซอร์หลายตัวพร้อมกันในครั้งเดียวผ่าน GOT (HMI) หรือคอมพิวเตอร์ และยังตรวจสอบค่าตั้งต้นซ้ำได้ง่าย โดยไม่ต้องไล่อ่านค่าจากเซนเซอร์ทีละตัว

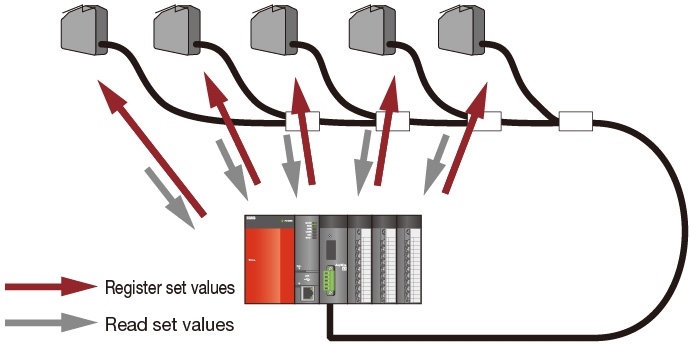

  • ตั้งค่าให้เซนเซอร์หลายตัวพร้อมกัน และอ่านค่าตั้งต้นได้โดยอัตโนมัติ
รุ่น QJ51AW12AL
จำนวนจุด I/O ที่เชื่อมต่อได้ สูงสุด 512 จุด (อินพุต 256 จุด / เอาต์พุต 256 จุด)
จำนวนยูนิตที่เชื่อมต่อได้ สูงสุด 128 ยูนิต (ขึ้นอยู่กับกระแสที่รีโมตยูนิตแต่ละตัวใช้)
ระยะส่งสัญญาณสูงสุด
(ความยาวรวม) *1 		200 ม. *2
วิธีการส่งสัญญาณ แบบ total frame cyclic ที่ส่งไฟ DC ซ้อนไปกับสัญญาณ
รูปแบบการเชื่อมต่อ แบบบัส (multi-drop, T-branch, tree branch)
โปรโตคอลการส่งสัญญาณ โปรโตคอลเฉพาะ (AnyWireASLINK)
การตรวจสอบข้อผิดพลาด Checksum และวิธีตรวจสอบซ้ำสองครั้ง
สัญญาณนาฬิกาการส่งข้อมูล 27.0 kHz
ฟังก์ชัน RAS ฟังก์ชันตรวจหาตำแหน่งสายส่งสัญญาณขาด,
ฟังก์ชันตรวจจับการลัดวงจรของสายส่งสัญญาณ,
ฟังก์ชันตรวจจับแรงดันไฟฟ้าของสายส่งสัญญาณตก
สายส่งสัญญาณ (DP, DN)
  • สายไฟ 2 แกนทั่วไปที่ได้มาตรฐาน UL (VCTF, VCT 1.25 มม. 2, 0.75 มม. 2, อุณหภูมิพิกัด 70°C ขึ้นไป)
  • สายไฟทั่วไปที่ได้มาตรฐาน UL (1.25 มม. 2, 0.75 มม. 2, อุณหภูมิพิกัด 70°C ขึ้นไป)
  • สายแบนเฉพาะรุ่น (1.25 มม. 2, 0.75 มม. 2, อุณหภูมิพิกัด 90°C)
สายไฟเลี้ยง (24 V, 0 V) *1
  • สายไฟ 2 แกนทั่วไปที่ได้มาตรฐาน UL (VCTF, VCT 0.75 มม. 2…2.0 มม. 2, อุณหภูมิพิกัด 70°C ขึ้นไป)
  • สายไฟทั่วไปที่ได้มาตรฐาน UL (0.75 มม. 2…2.0 มม. 2, อุณหภูมิพิกัด 70°C ขึ้นไป)
  • สายแบนเฉพาะรุ่น (1.25 มม. 2, 0.75 มม. 2, อุณหภูมิพิกัด 90°C)
กระแสที่จ่ายผ่านสายส่งสัญญาณ *1 เมื่อใช้สาย 1.25 มม. 2: สูงสุด 2 A
เมื่อใช้สาย 0.75 มม. 2: สูงสุด 1 A
แหล่งจ่ายไฟภายนอก แรงดันไฟฟ้า: 21.6…27.6 V DC (24 V DC -10…+15%), แรงดันริปเปิลไม่เกิน 0.5 Vp-p
แรงดันที่แนะนำ: 26.4 V DC (24 V DC +10%)
กระแสที่โมดูลใช้: 0.1 A
กระแสที่จ่ายผ่านสายส่งสัญญาณ: สูงสุด 2 A *1
  • *1.โปรดดูคู่มือสำหรับความสัมพันธ์ระหว่างความยาวรวม ขนาดสายส่งสัญญาณ (DP, DN) และกระแสที่จ่ายผ่านสายส่งสัญญาณ ทั้งนี้ ในรีโมตยูนิตบางรุ่นที่มีสายในตัว ขนาดของสายส่งสัญญาณ (DP, DN) ที่ติดมากับยูนิตอาจเป็น 0.75 มม. 2 หรือเล็กกว่า
  • *2.สำหรับรีโมตยูนิตที่มีสายส่งสัญญาณ (DP, DN) ติดมากับตัวยูนิต ความยาวของสายส่งสัญญาณ (DP, DN) จะถูกนับรวมอยู่ในความยาวรวมด้วย
