Controllers MELSEC-Q Series
คุณสมบัติผลิตภัณฑ์ -เครือข่าย-
ตัวบันทึกข้อมูลความเร็วสูง (High speed data logger)
ตอบโจทย์การตรวจสอบย้อนกลับ พร้อมเป็นเครื่องมือวิเคราะห์ปัญหาที่ทรงพลัง
โมดูลตัวบันทึกข้อมูลความเร็วสูง

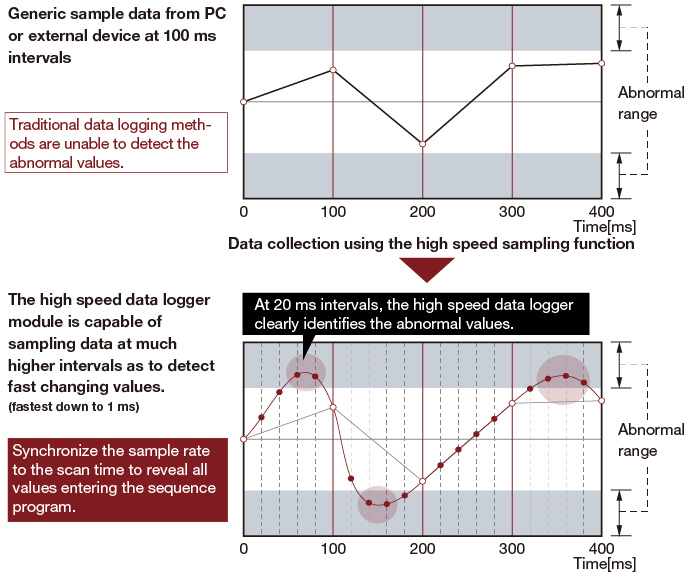

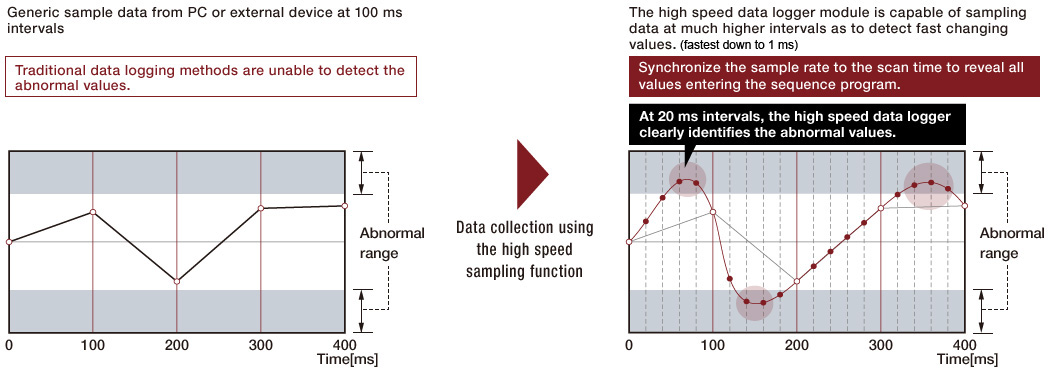

- ฟังก์ชันเก็บข้อมูลความเร็วสูง
ฟังก์ชันเก็บข้อมูลความเร็วสูงทำงานซิงโครไนซ์กับรอบสแกนของโปรแกรม sequence จึงมั่นใจได้ว่าทุกค่าที่โปรแกรมเข้าถึงได้จะถูกบันทึกไว้เพื่อการวิเคราะห์ วิธีนี้ช่วยให้วิเคราะห์การทำงานได้อย่างละเอียด และระบุปัญหาที่เกิดขึ้นแล้วหรือที่อาจเกิดขึ้นได้ - ฟังก์ชันบันทึกข้อมูลตามทริกเกอร์
การบันทึกตามทริกเกอร์ช่วยให้ผู้ใช้กำหนดได้อย่างละเอียดว่าจะบันทึกข้อมูลเมื่อใด ทำให้การสืบหาสาเหตุของปัญหาง่ายขึ้นมากและช่วยหาแนวทางแก้ไขได้อย่างรวดเร็ว อีกทั้งยังใช้พื้นที่การ์ดหน่วยความจำ CompactFlash ได้อย่างมีประสิทธิภาพ - GX LogViewer เครื่องมือแสดงผลและวิเคราะห์ข้อมูลที่บันทึกไว้ มีอินเทอร์เฟซที่เรียบง่ายและใช้งานได้จริง ปรับแต่งได้ตามต้องการ พร้อมฟีเจอร์ที่ช่วยให้วิเคราะห์ข้อมูลที่เก็บมาได้อย่างมีประสิทธิภาพสูงสุด ส่วนเครื่องมือตั้งค่าโมดูล (High speed Data Logger Module Configuration Tool) ช่วยให้สร้างกฎการเก็บข้อมูลที่ซับซ้อนได้ด้วยขั้นตอนที่เข้าใจง่ายทีละขั้น อินเทอร์เฟซแบบวิซาร์ดจึงเหมาะกับผู้เริ่มต้น และยังมีฟีเจอร์อย่างการนำเข้า global label และคอมเมนต์ของดีไวซ์

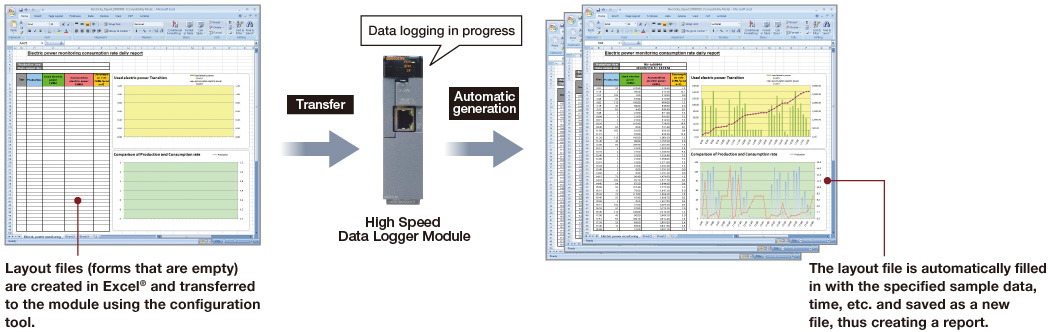

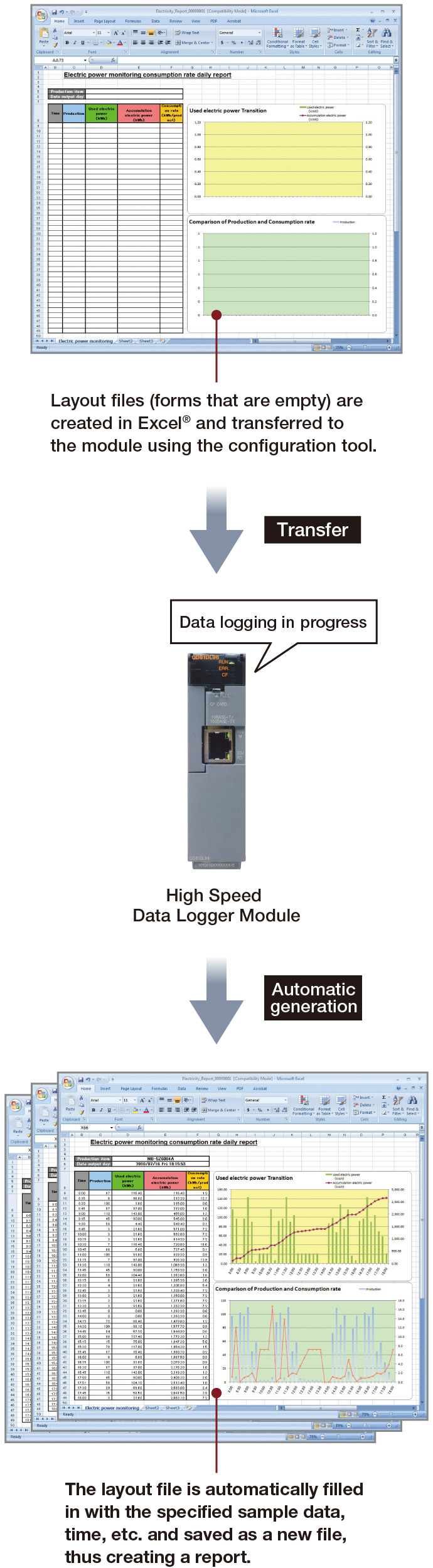

- สร้างรายงานพร้อมกราฟโดยอัตโนมัติ
เพียงสร้างไฟล์เลย์เอาต์ Excel ® แล้วโอนเข้าโมดูล ฟังก์ชันรายงานจะกรอกตัวเลขจากข้อมูลที่เก็บมาโดยอัตโนมัติ เพื่อออกรายงานตามรอบที่กำหนด สร้างรายงานได้ทุกรูปแบบ ทั้งแบบมีแผนภูมิ กราฟ และภาพประกอบอื่น ๆ อีกทั้งยังส่งรายงานทางอีเมลอัตโนมัติได้ด้วย
ฟังก์ชันเก็บข้อมูลความเร็วสูง
- ฟังก์ชันเก็บข้อมูลความเร็วสูงรองรับเฉพาะ CPU ควบคุมที่ติดตั้งอยู่เครื่องเดียวกันเท่านั้น (ไม่รองรับสถานีอื่นบนเครือข่าย)
CPU ที่รองรับฟังก์ชันเก็บข้อมูลความเร็วสูง
- ความเร็วสูง Universal model QCPU
- Q03UDV, Q04UDV, Q06UDV, Q13UDV, Q26UDV
- Universal model QCPU
- Q03UD(E), Q04UD(E)H, Q06UD(E)H, Q10UD(E)H, Q13UD(E)H, Q20UD(E)H, Q26UD(E)H, Q50UDEH, Q100UDEH
(ใช้ได้กับโมดูล CPU ตระกูล QnU ที่มีเลขซีเรียลขึ้นต้นด้วย “11012” ขึ้นไป)

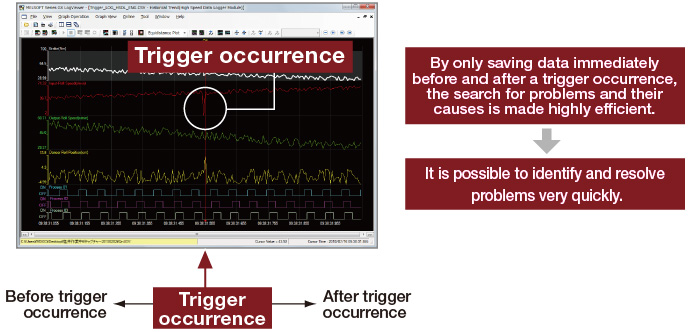

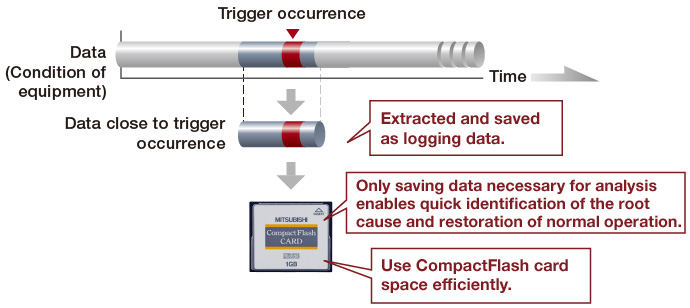

ฟังก์ชันบันทึกข้อมูลตามทริกเกอร์
เครื่องมือสำหรับโมดูลตัวบันทึกข้อมูลความเร็วสูง

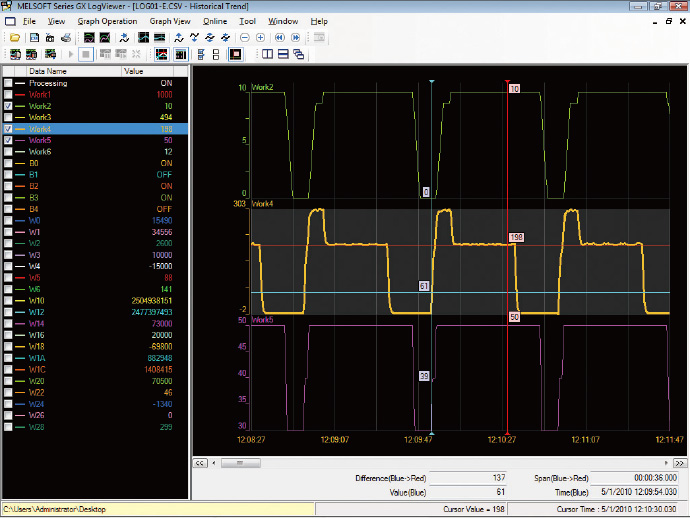

เครื่องมือแสดงผลและวิเคราะห์ข้อมูล: GX LogViewer
ดูรายการเหตุการณ์หรือกราฟแนวโน้ม [ภาพด้านซ้าย] ได้ทั้งแบบเรียลไทม์ (ออนไลน์) และแบบย้อนหลังจากไฟล์ที่บันทึกไว้ พร้อมฟีเจอร์ที่ช่วยให้เห็นข้อมูลสำคัญได้ทันที

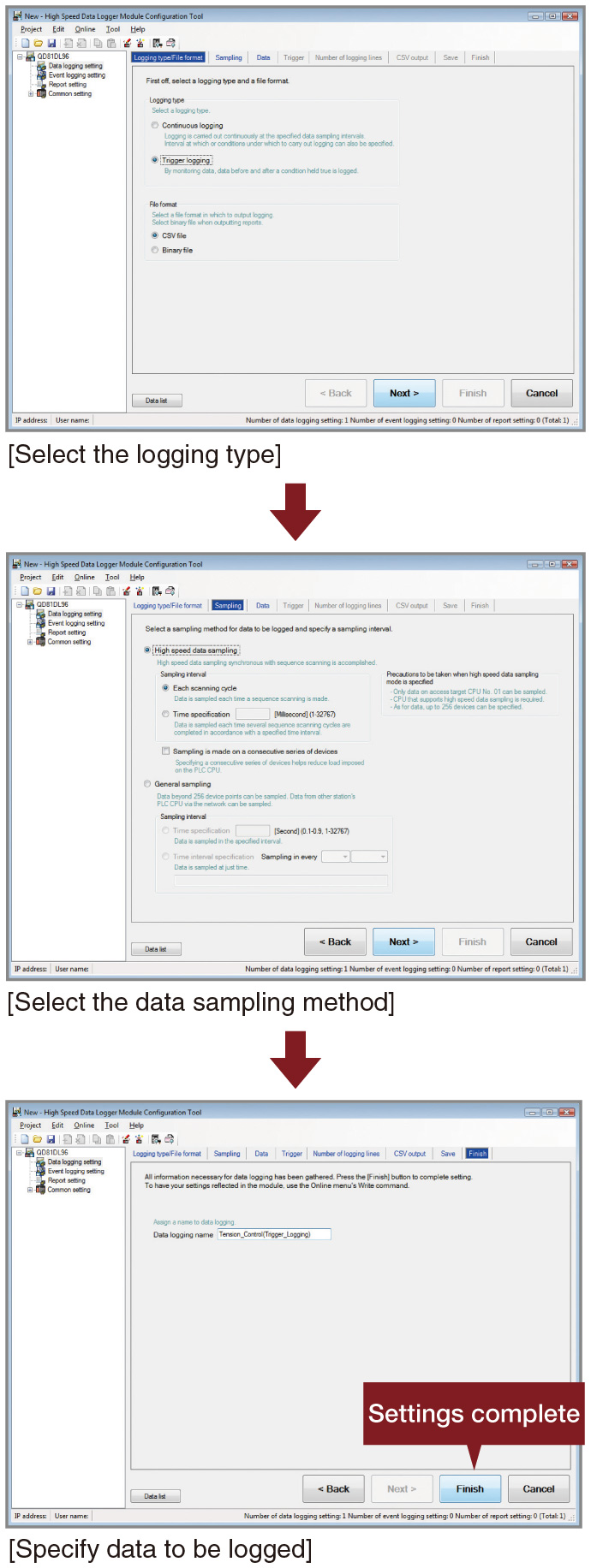

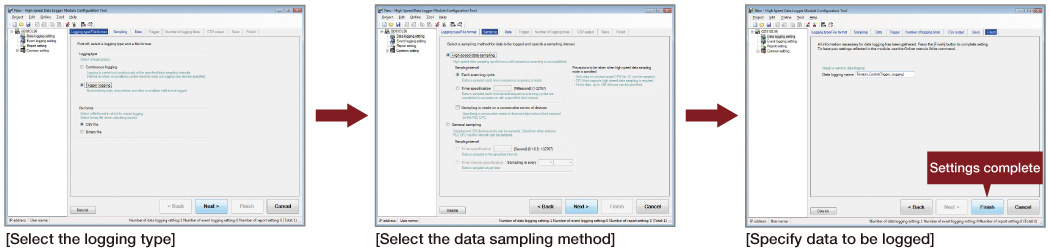

เครื่องมือตั้งค่าโมดูลตัวบันทึกข้อมูลความเร็วสูง
แม้แต่กฎการเก็บข้อมูลที่ซับซ้อนก็สร้างได้ง่าย ด้วยขั้นตอนการตั้งค่าที่เข้าใจง่ายทีละขั้น
- เครื่องมือสำหรับโมดูลตัวบันทึกข้อมูลความเร็วสูงให้ใช้งานโดยไม่มีค่าใช้จ่ายเพิ่มเติม สอบถามรายละเอียดได้จากตัวแทนจำหน่าย Mitsubishi Electric ใกล้บ้านท่าน
สร้างรายงานพร้อมกราฟโดยอัตโนมัติ
