Controllers MELSEC-Q Series
คุณสมบัติผลิตภัณฑ์ -เครือข่าย-
CC-Link IE Field Network
เครือข่ายระดับสายการผลิตที่รวมการควบคุม I/O และการสื่อสารข้อมูลไว้ด้วยกัน
โมดูล CC-Link IE Field Network
- ความเร็วและแบนด์วิดท์สูงมาก โดยใช้สายสัญญาณและคอนเนกเตอร์ที่มีจำหน่ายทั่วไป การออกแบบเครือข่าย (โทโพโลยี) ยืดหยุ่นสูง จึงรองรับผังการติดตั้งได้ทุกรูปแบบ
- ทำงานได้ทั้งในฐานะสถานีมาสเตอร์ (master) และสถานีโลคอล (local) เหมาะอย่างยิ่งสำหรับการควบคุม remote I/O และการควบคุมแบบกระจาย
- เข้าถึงอุปกรณ์ของสถานีอื่นได้อย่างง่ายดายผ่านการสื่อสารแบบ transient ด้วยคำสั่งเฉพาะ (dedicated instructions)
- มีฟังก์ชันบล็อก (function block) สำหรับการสื่อสารแบบ transient ช่วยให้การรับส่งข้อความง่ายยิ่งขึ้น
- เครือข่ายรับประกันความถูกต้องของข้อมูลขนาด 32 บิตได้ด้วยฟังก์ชัน block data assurance ระดับสถานี ซึ่งบังคับให้ข้อมูลแบบเวิร์ดที่เป็นคู่กันถูกอัปเดตพร้อมกันในระหว่างการรีเฟรชลิงก์
- โมดูล CC-Link IE Field Network รุ่น QJ71GF11-T2 ทำงานเป็นสถานีโลคอลหรือสถานีมาสเตอร์ก็ได้

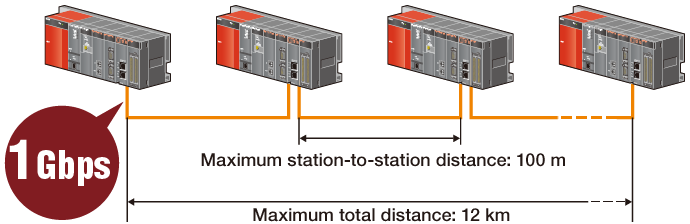

[โทโพโลยีแบบสาย (Line)]
วิธีเชื่อมต่อแบบนี้มีปลายทางสองด้าน โดยแต่ละสถานีเชื่อมต่อถึงกันโดยตรงและไม่จำเป็นต้องใช้ฮับ

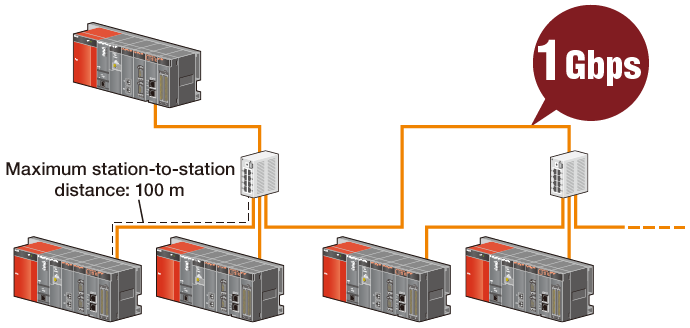

[โทโพโลยีแบบดาว (Star)]
เครือข่ายแบบดาวเกิดจากการเชื่อมต่อทุกสถานีเข้ากับฮับ

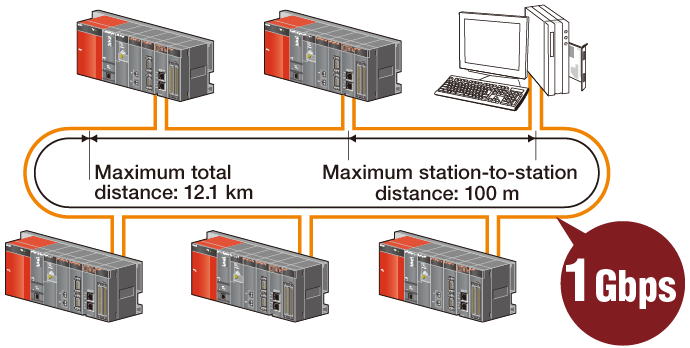

[โทโพโลยีแบบวงแหวน (Ring)]
เครือข่ายแบบวงแหวนไม่มีจุดปลาย และยังทำงานต่อได้แม้จุดเชื่อมต่อจุดใดจุดหนึ่งขาด
■ สเปกด้านประสิทธิภาพ
| รายการ | สเปก | |
|---|---|---|
| จำนวนจุดลิงก์สูงสุดต่อเครือข่าย | RX | 16K จุด (16384 จุด, 2 KB) |
| RY | 16K จุด (16384 จุด, 2 KB) | |
| RWr | 8K จุด (8192 จุด, 16 KB) | |
| RWw | 8K จุด (8192 จุด, 16 KB) | |
| จำนวนจุดลิงก์สูงสุดต่อสถานี | RX | 2K จุด (2048 จุด, 256 B) |
| RY | 2K จุด (2048 จุด, 256 B) | |
| RWr | 1K จุด (1024 จุด, 2 KB) | |
| RWw | 1K จุด (1024 จุด, 2 KB) | |
| ความเร็วการสื่อสาร | 1 Gbps | |
| จำนวนสถานีต่อเครือข่าย | 121 สถานี (สถานีมาสเตอร์ 1 สถานี และสถานีอุปกรณ์ 120 สถานี) | |
| สายเชื่อมต่อ | สาย Ethernet (Category 5e ขึ้นไป แบบ double shielded/STP) | |
| ระยะทางรวมสูงสุดของสายสัญญาณ | โทโพโลยีแบบสาย | 12 กม. (เมื่อเชื่อมต่อสถานีมาสเตอร์ 1 สถานี และสถานีอุปกรณ์ 120 สถานี) |
| โทโพโลยีแบบดาว | ขึ้นอยู่กับการกำหนดค่าของระบบ *1 | |
| โทโพโลยีแบบวงแหวน | 12.1 กม. (เมื่อเชื่อมต่อสถานีมาสเตอร์ 1 สถานี และสถานีอุปกรณ์ 120 สถานี) | |
| ระยะระหว่างสถานีสูงสุด | 100 ม. | |
| จำนวนเครือข่ายสูงสุด | 239 | |
| โทโพโลยีเครือข่าย | แบบสาย (line), แบบดาว (star), แบบผสมสายและดาว หรือแบบวงแหวน (ring) *2 | |
- *1.เชื่อมต่อฮับได้สูงสุด 20 ตัวต่อเครือข่าย
- *2.เครือข่ายแบบวงแหวนไม่สามารถใช้ผสมกับเครือข่ายแบบสายหรือแบบดาวได้ การใช้งานแบบวงแหวนต้องใช้โมดูลเครือข่าย QJ71GF11-T2 ที่มีเลขซีเรียล 5 หลักแรกเป็น 12072 ขึ้นไป และต้องใช้ GX Works2 เวอร์ชัน 1.34 L ขึ้นไป
ฟังก์ชันวินิจฉัยปัญหาที่ใช้งานง่าย

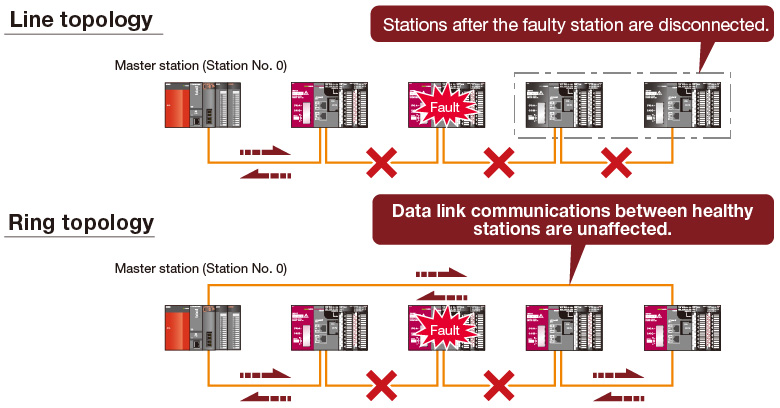

- ในบางสถานการณ์ เช่น ไฟฟ้าดับ สถานีหนึ่งอาจสื่อสารไม่ได้
ในเครือข่ายแบบสาย เหตุการณ์นี้อาจทำให้สถานีที่ยังปกติดีหลุดออกจากเครือข่ายไปด้วย แต่ในเครือข่ายแบบวงแหวน จะมีเพียงสถานีที่ขัดข้องเท่านั้นที่หลุดออกไป จึงเพิ่มความน่าเชื่อถือของระบบ

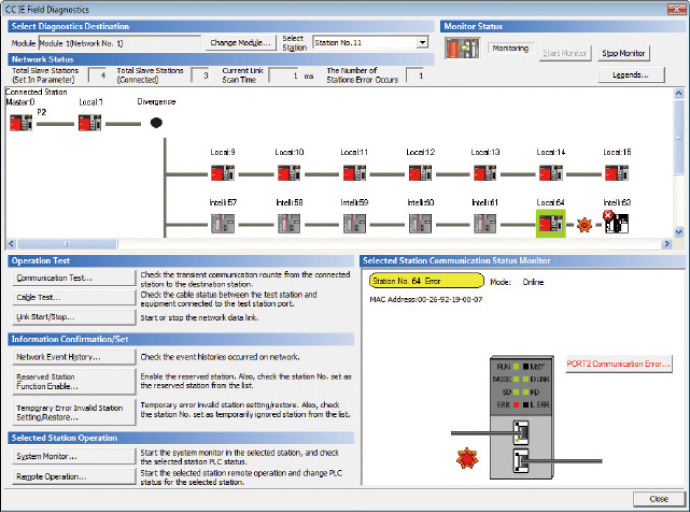

แสดงสถานะการเชื่อมต่อเครือข่ายเป็นภาพ
เครื่องมือวินิจฉัยเครือข่ายใน GX Works2 *3 ช่วยให้ระบุปัญหาได้อย่างรวดเร็ว นอกจากภาพรวมของเครือข่ายและเครื่องมืออื่น ๆ อีกหลายรายการแล้ว ยังตรวจสอบ CPU และโมดูลอย่างละเอียดได้จากสถานีใดก็ได้ไปยังสถานีใดก็ได้
- *3.ไม่รองรับใน GX Developer
