คุณสมบัติผลิตภัณฑ์ -เครือข่าย-

การสื่อสารแบบอนุกรม (Serial communication)

โมดูลสื่อสารที่ยืดหยุ่นสูง เชื่อมต่อกับอุปกรณ์อนุกรมได้แทบทุกชนิด

โมดูลสื่อสารแบบอนุกรม

• RS-232 1ch, RS-422/485 1ch

  QJ71C24N

• RS-232 2ch

  QJ71C24N-R2

• RS422/485 2ch

  QJ71C24N-R4

• ผลักขีดจำกัดของเทคโนโลยีอนุกรม: อัตราบอดสูงสุด 230.4 kbps ระยะทางไกลสุด 1,200 ม. และอ่าน/เขียนข้อมูลแบบหลายบล็อกพร้อมกันได้สูงสุด 960 เวิร์ดจากหน่วยความจำดีไวซ์ของ QCPU

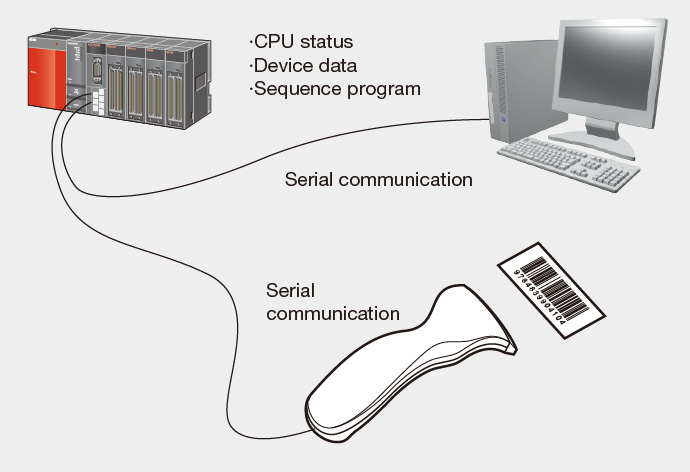

• อุปกรณ์ภายนอก (คอมพิวเตอร์ HMI ฯลฯ) อ่านและเขียนข้อมูลใน CPU ของ Programmable Controller ได้ด้วยโปรโตคอล MC
• เชื่อมต่อกับอุปกรณ์อัจฉริยะโดยใช้โปรโตคอลดั้งเดิมของอุปกรณ์นั้น (เครื่องอ่านบาร์โค้ด เครื่องมือวัด ฯลฯ) ด้วยการเลือกโหมด non-procedure protocol และควบคุมการสื่อสารผ่านโปรแกรม sequence
• ซอฟต์แวร์วิศวกรรม MELSOFT เชื่อมต่อกับ CPU ของ Programmable Controller ผ่านพอร์ตอนุกรมเพื่อเขียนโปรแกรมและงานบำรุงรักษาได้
• มีฟังก์ชันเฉพาะที่รองรับการสื่อสาร RS-232 ผ่านสายโทรศัพท์สาธารณะด้วยโมเด็มอนุกรม หนึ่งในนั้นคือฟังก์ชันรหัสผ่านระยะไกล (remote password) ซึ่งป้องกันการเข้าถึง Programmable Controller โดยไม่ได้รับอนุญาตผ่านสายโมเด็ม

การใช้งานโมดูลสื่อสาร Ethernet/อนุกรม ร่วมกับ GX Works2 (ฟังก์ชันรองรับโปรโตคอลสำเร็จรูป)

เริ่มสื่อสารกับอุปกรณ์ใดก็ได้อย่างรวดเร็ว เพียงเลือกอุปกรณ์นั้นจากไลบรารีโปรโตคอลสำเร็จรูป

❶ เลือกผู้ผลิตและรุ่น (ซีรีส์) ของอุปกรณ์ที่ต้องการเชื่อมต่อ

ไม่ต้องตั้งค่าโปรโตคอลให้อุปกรณ์อย่างยุ่งยาก
เพียงเลือกจากไลบรารีโปรโตคอลการสื่อสารที่เตรียมไว้ให้แล้ว เช่น MODBUS ® และ BACnet ®

❷ เขียนโปรโตคอลสำเร็จรูปลงในโมดูล

เขียนโปรโตคอลสำเร็จรูปที่ตั้งค่าไว้ลงในโมดูล QJ71E71-100 หรือ QJ71C24N (-R2/R4) โดยตั้งค่าได้สูงสุด 128 โปรโตคอลต่อหนึ่งโมดูล

❸ สั่งใช้งานโปรโตคอลด้วยโปรแกรมแลดเดอร์

ในโปรแกรมแลดเดอร์ เพียงเรียกใช้คำสั่งเริ่มโปรโตคอลสำเร็จรูปโดยเฉพาะ ก็สื่อสารกับอุปกรณ์ภายนอกใดก็ได้

สร้างและแก้ไขโปรโตคอลสำเร็จรูปได้ง่าย

• แม้อุปกรณ์ที่ต้องการเชื่อมต่อจะไม่มีอยู่ในไลบรารีโปรโตคอลสำเร็จรูป ก็เพิ่มอุปกรณ์นั้นเข้าไปได้อย่างง่ายดาย

• แสดงเนื้อหาของโปรโตคอลสำเร็จรูปที่สร้างไว้ในรูปแบบรายการได้ และแก้ไขโปรโตคอลได้อย่างง่ายดาย

• รองรับใน QJ71C24N (-R2/R4) ที่เป็นฟังก์ชันเวอร์ชัน B และมีเลขซีเรียล 5 หลักแรกเป็น 11062 ขึ้นไป
• รองรับในผลิตภัณฑ์ QJ71E71-100 ที่มีเลขผลิตภัณฑ์ 5 หลักแรกเป็น 15042 ขึ้นไป
