คุณสมบัติผลิตภัณฑ์ -เครือข่าย-

Ethernet

โมดูลอินเทอร์เฟซที่เชื่อมต่อกับอุปกรณ์ Ethernet ได้หลายตัว

โมดูลอินเทอร์เฟซ Ethernet

• 10BASE-T/100BASE-TX

  QJ71E71-100

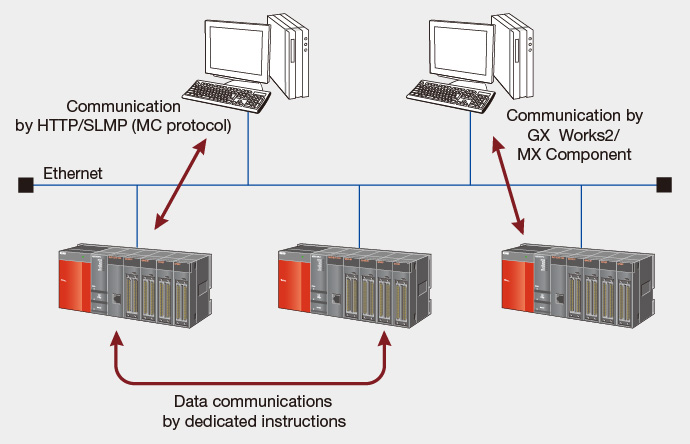

• ใช้คำสั่งเฉพาะ (dedicated instructions) สำหรับการสื่อสารระหว่าง CPU ของ Programmable Controller
• มีไลบรารีการสื่อสารและตัวอย่างโค้ดให้ใช้งาน เพื่อให้เว็บเซิร์ฟเวอร์เข้าถึงโมดูล Ethernet ใดก็ได้ และแลกเปลี่ยนข้อมูลกับโมดูล CPU ของ Programmable Controller ด้วยวิธีนี้ เว็บเซิร์ฟเวอร์จึงสร้างหน้าเว็บสำหรับสั่งงาน Programmable Controller จากระยะไกลผ่านอินเทอร์เน็ตด้วยเว็บเบราว์เซอร์ได้
• เชื่อมต่อกับ CPU หลายตัวพร้อมกันได้ด้วย GX Developer และ GX Works2 เพื่อเพิ่มประสิทธิภาพในการเขียนโปรแกรม การบำรุงรักษา และการดีบัก
• ฟังก์ชันอีเมลช่วยให้โมดูล Ethernet ส่งอีเมลพร้อมไฟล์แนบในรูปแบบไบนารี ASCII และ CSV ผ่านเมลเซิร์ฟเวอร์ได้
• ตรวจสอบการมีอยู่ของอุปกรณ์และรักษาการเชื่อมต่อให้เปิดอยู่ด้วยฟังก์ชัน KeepAlive หรือ PING ช่วยยืนยันความต่อเนื่องของการเชื่อมต่อและตรวจพบข้อผิดพลาดได้อย่างรวดเร็ว

การใช้งานโมดูลสื่อสาร Ethernet/อนุกรม ร่วมกับ GX Works2 (ฟังก์ชันรองรับโปรโตคอลสำเร็จรูป)

เริ่มสื่อสารกับอุปกรณ์ใดก็ได้อย่างรวดเร็ว เพียงเลือกอุปกรณ์นั้นจากไลบรารีโปรโตคอลสำเร็จรูป

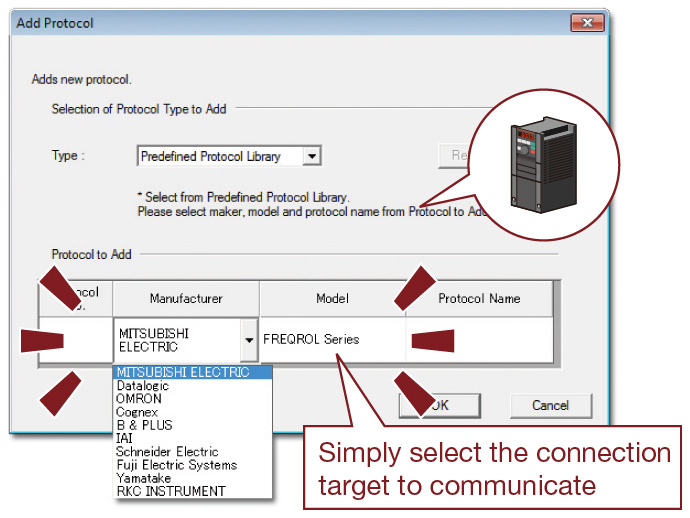

❶ เลือกผู้ผลิตและรุ่น (ซีรีส์) ของอุปกรณ์ที่ต้องการเชื่อมต่อ

ไม่ต้องตั้งค่าโปรโตคอลให้อุปกรณ์อย่างยุ่งยาก
เพียงเลือกจากไลบรารีโปรโตคอลการสื่อสารที่เตรียมไว้ให้แล้ว เช่น MODBUS ® และ BACnet ®

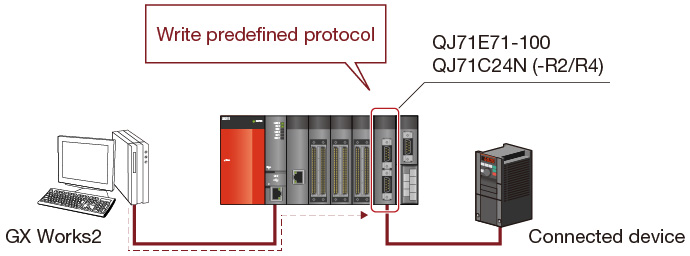

❷ เขียนโปรโตคอลสำเร็จรูปลงในโมดูล

เขียนโปรโตคอลสำเร็จรูปที่ตั้งค่าไว้ลงในโมดูล QJ71E71-100 หรือ QJ71C24N (-R2/R4) โดยตั้งค่าได้สูงสุด 128 โปรโตคอลต่อหนึ่งโมดูล

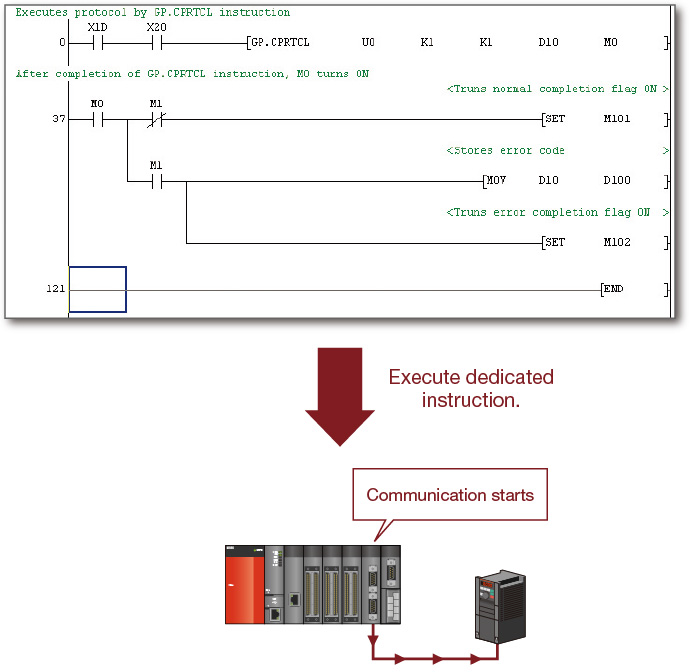

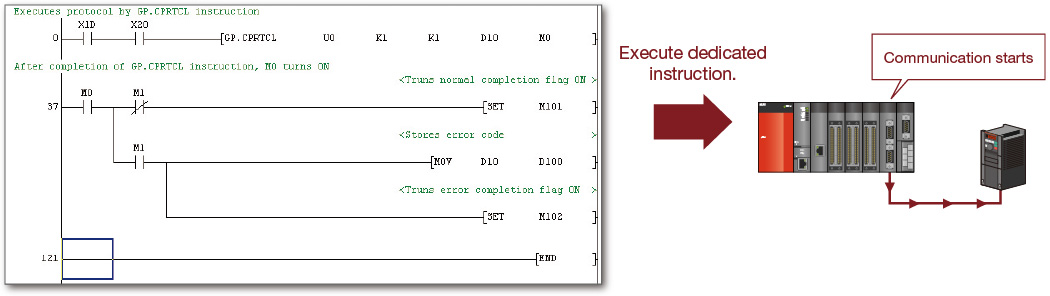

❸ สั่งใช้งานโปรโตคอลด้วยโปรแกรมแลดเดอร์

ในโปรแกรมแลดเดอร์ เพียงเรียกใช้คำสั่งเริ่มโปรโตคอลสำเร็จรูปโดยเฉพาะ ก็สื่อสารกับอุปกรณ์ภายนอกใดก็ได้

สร้างและแก้ไขโปรโตคอลสำเร็จรูปได้ง่าย

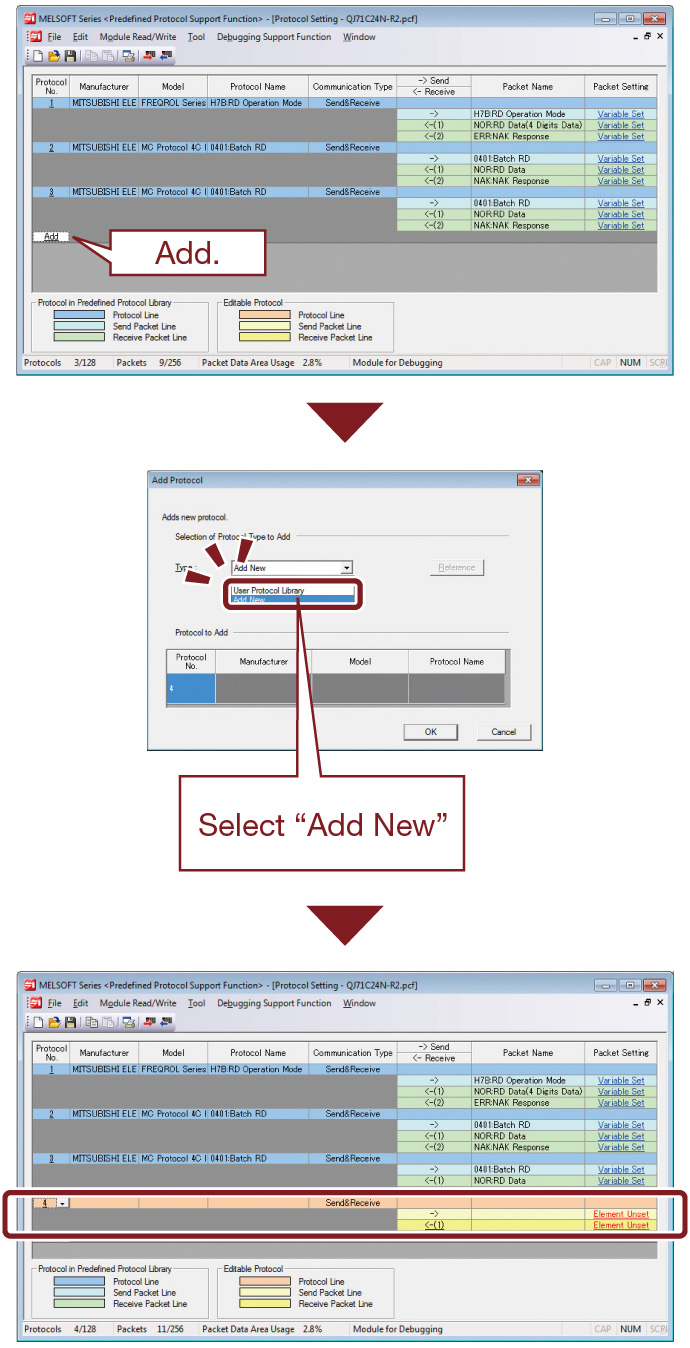

• แม้อุปกรณ์ที่ต้องการเชื่อมต่อจะไม่มีอยู่ในไลบรารีโปรโตคอลสำเร็จรูป ก็เพิ่มอุปกรณ์นั้นเข้าไปได้อย่างง่ายดาย

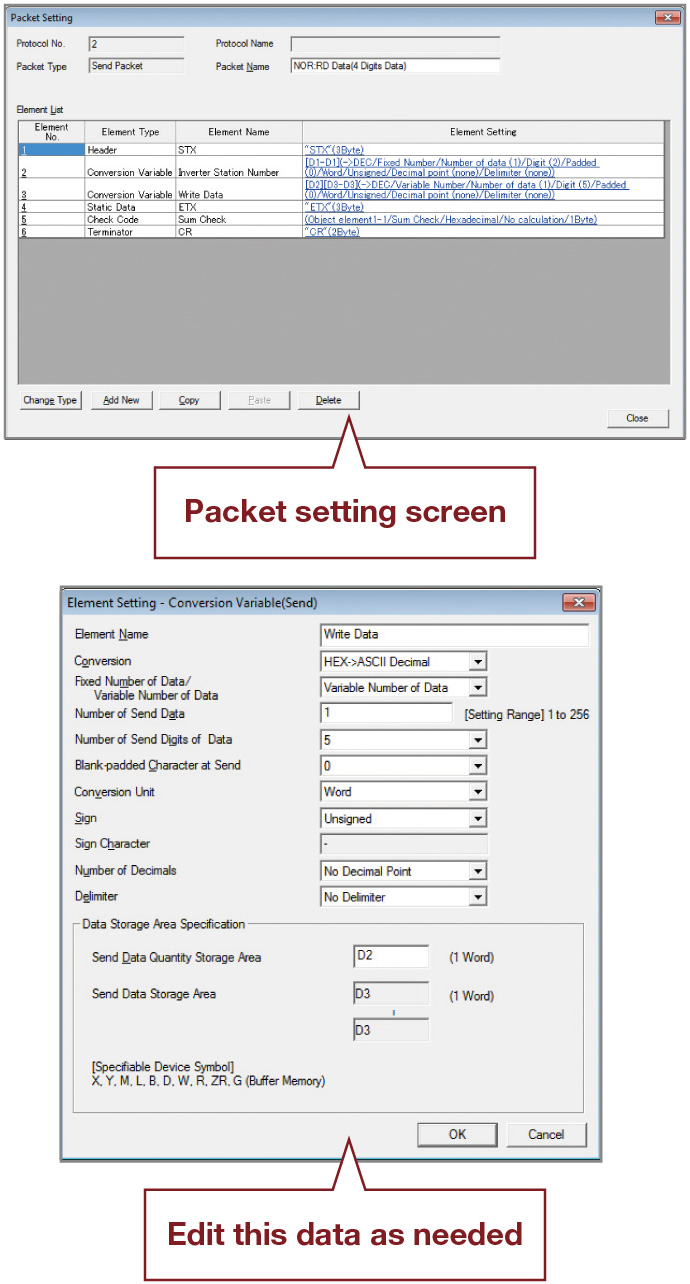

• แสดงเนื้อหาของโปรโตคอลสำเร็จรูปที่สร้างไว้ในรูปแบบรายการได้ และแก้ไขโปรโตคอลได้อย่างง่ายดาย

• รองรับใน QJ71C24N (-R2/R4) ที่เป็นฟังก์ชันเวอร์ชัน B และมีเลขซีเรียล 5 หลักแรกเป็น 11062 ขึ้นไป
• รองรับในผลิตภัณฑ์ QJ71E71-100 ที่มีเลขผลิตภัณฑ์ 5 หลักแรกเป็น 15042 ขึ้นไป
