Controllers MELSEC-Q Series
คุณสมบัติผลิตภัณฑ์ -เครือข่าย-
CC-Link IE Controller Network
เครือข่ายควบคุมแบบกระจาย ออกแบบมาเพื่อรองรับแบนด์วิดท์ขนาดใหญ่และความเร็วสูง
โมดูล CC-Link IE Controller Network
- รุ่นมาตรฐาน
- รุ่นที่มีฟังก์ชันแหล่งจ่ายไฟภายนอก
- ใช้อุปกรณ์ Ethernet ที่มีจำหน่ายทั่วไปในท้องตลาดได้ จึงช่วยประหยัดต้นทุนได้อย่างมากเมื่อเทียบกับเครือข่ายทางเลือกอื่น
- ประสิทธิภาพที่แน่นอนคาดการณ์ได้ (deterministic) และเชื่อถือได้ ช่วยลดรอบเวลาการทำงาน การแลกเปลี่ยนข้อมูลแบบ cyclic มีรอบเวลาคงที่ ประสิทธิภาพจึงไม่ลดลงแม้ต้องรับส่งข้อมูลปริมาณมาก
- แชร์ข้อมูลปริมาณมหาศาลระหว่างคอนโทรลเลอร์ได้ (หน่วยความจำที่ใช้ร่วมกันบนเครือข่ายสูงสุด 256K ไบต์ต่อสถานี)
- โมดูล CC-Link IE Controller Network รุ่น QJ71GP21-SX และ QJ71GP21S-SX สามารถกำหนดค่าให้เป็นสถานีทั่วไป (normal station) หรือสถานีควบคุม (control station) ได้
■ สเปกด้านประสิทธิภาพ *1
| รายการ | สเปก | ||
|---|---|---|---|
| จำนวนจุดลิงก์สูงสุดต่อเครือข่าย | LB | 32K จุด (32768 จุด, 4 KB) (Safety CPU: 16K จุด (16384 จุด, 2 KB)) |
|
| LW | 128K จุด (131072 จุด, 256 KB) (Safety CPU: 16K จุด (16384 จุด, 32 KB)) |
||
| LX | 8K จุด (8192 จุด, 1 KB) | ||
| LY | 8K จุด (8192 จุด, 1 KB) | ||
| จำนวนจุดลิงก์สูงสุดต่อสถานี | โหมดปกติ (Regular mode) | โหมดขยาย (Extended mode) *2 | |
| LB | 16K จุด (16384 จุด, 2 KB) | 32K จุด (32768 จุด, 4 KB) | |
| LW | 16K จุด (16384 จุด, 32 KB) | 128K จุด (131072 จุด, 256 KB) | |
| LX | 8K จุด (8192 จุด, 1 KB) | 8K จุด (8192 จุด, 1 KB) | |
| LY | 8K จุด (8192 จุด, 1 KB) | 8K จุด (8192 จุด, 1 KB) | |

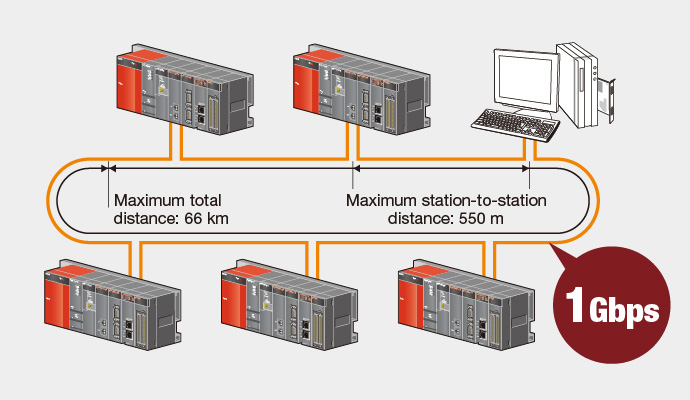

| ความเร็วการสื่อสาร | 1 Gbps | ||
| จำนวนสถานีต่อเครือข่าย | 120 สถานี (สถานีควบคุม 1 สถานี และสถานีทั่วไป 119 สถานี) | ||
| สายเชื่อมต่อ | สายใยแก้วนำแสง (Multi-mode fiber) | ||
| ระยะทางรวมของสายสัญญาณ | 66,000 ม. (เมื่อเชื่อมต่อครบ 120 สถานี) | ||
| ระยะระหว่างสถานี (สูงสุด) | 550 ม. (Core/Clad = 50/125 μm) | ||
| จำนวนเครือข่ายสูงสุด | 239 | ||
| จำนวนกลุ่มสูงสุด | 32 | ||
| โทโพโลยีเครือข่าย | วงแหวน (Ring) | ||
- *1.เมื่อสถานีควบคุมเป็น Universal model QCPU
- *2.การใช้งานโหมดขยาย (extended mode) ต้องใช้โมดูลเครือข่าย (QJ71GP21(S)-SX) และ CPU รุ่น Universal ที่มีเลขซีเรียล 5 หลักแรกเป็น 12052 ขึ้นไป โดยทุกสถานีในเครือข่ายต้องรองรับโหมดขยาย และต้องใช้ GX Works2 เวอร์ชัน 1.34 L ขึ้นไป
ออกแบบให้ทำงานต่อเนื่องได้แม้ในสถานการณ์เลวร้ายที่สุด

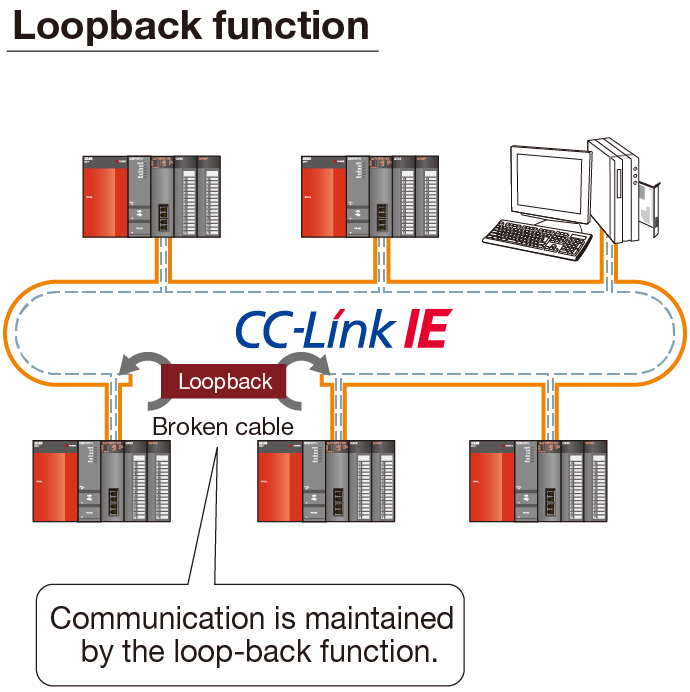

- การใช้สายใยแก้วนำแสงซึ่งไม่ได้รับผลกระทบจากสัญญาณรบกวน EMI และ RFI เลย ทำให้เครือข่ายทำงานได้ในสภาพแวดล้อมที่เครือข่ายอื่นทำงานไม่ได้ อีกทั้งการออกแบบแบบลูปคู่ (dual loop) ยังช่วยให้เครือข่ายทำงานต่อเนื่องได้แม้สายสัญญาณเสียหายหรือสถานีใดสถานีหนึ่งไฟดับ

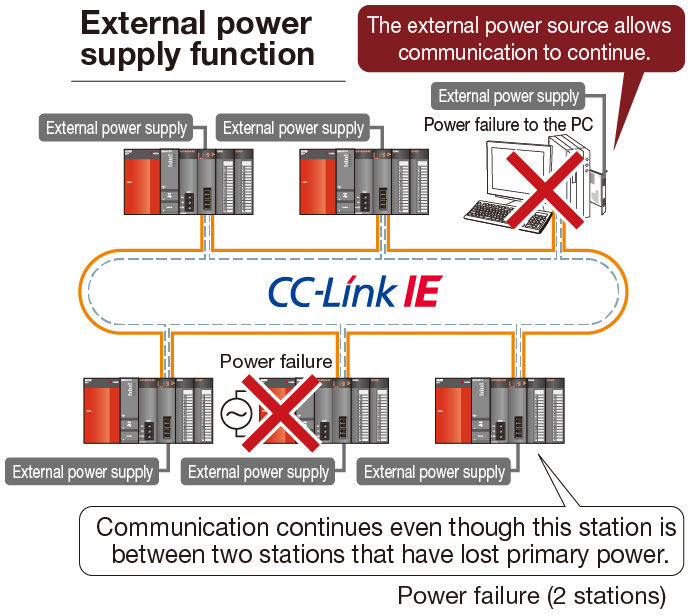

- นอกจากนี้ สถานี CC-Link IE ยังจ่ายไฟจากแหล่งจ่ายไฟภายนอกได้ ทำให้การสื่อสารดำเนินต่อไปได้ตามปกติเมื่อแหล่งจ่ายไฟหลักขัดข้อง โดยไม่ต้องพึ่งฟังก์ชัน loop-back

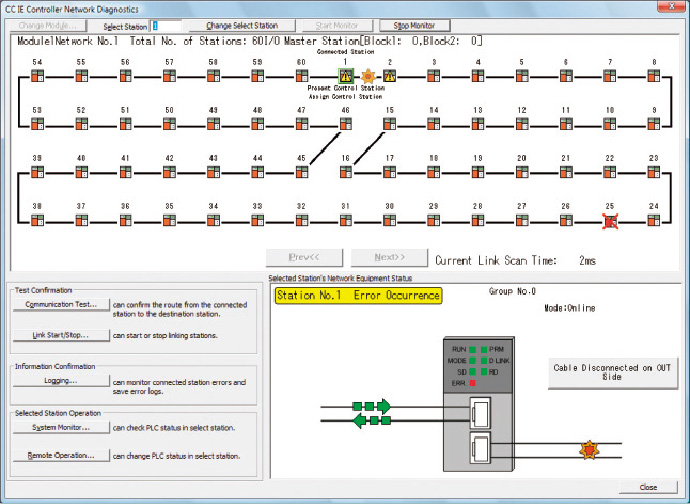

แสดงสถานะการเชื่อมต่อเครือข่ายเป็นภาพ
ดูสถานะการเชื่อมต่อเครือข่ายของทั้งระบบเพื่อระบุปัญหาได้ในพริบตา ช่วยให้ค้นหาสาเหตุของปัญหาได้อย่างรวดเร็วและดำเนินการแก้ไขตามคำแนะนำ เพื่อลดเวลาที่สายการผลิตต้องหยุดทำงาน (down time) ให้เหลือน้อยที่สุด
